उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | स्थायित्व: | 500 चक्र |
| संपर्क सामग्री: | पीतल, BeCu | सामग्री: | पीतल |
| प्रकार: | सीधा | ||
| प्रमुखता देना: | tnc बल्कहेड कनेक्टर,tnc जैक कनेक्टर |
||

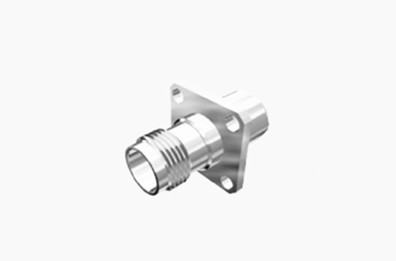

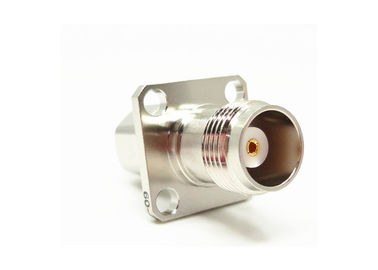

टीएनसी सीधी महिला 4-छेद फ्लैंज आरएफ एसएफएफ-50-1.5-1/एसवाईवी-50-2-1 केबल के लिए समाक्षीय कनेक्टर
टीएनसी श्रृंखला उत्पाद बीएनसी कनेक्टर के एक थ्रेडेड संस्करण के रूप में डिज़ाइन किया गया है, टीएनसी आरएफ कनेक्टर में संभोग के लिए पेंच धागे हैं। टीएनसी कनेक्टर लघु हैं,एक स्थिर 50 ओम प्रतिबाधा के साथ घुमावदार जलरोधक इकाइयोंDC-11ghZ से काम करने वाले, दो प्रकार के TNC कनेक्टर हैंः मानक और रिवर्स ध्रुवीयता। ये कम लागत वाले कनेक्टर आमतौर पर डाई कास्ट और मोल्ड किए गए घटकों का उपयोग करते हैं।जबकि प्रदर्शन औद्योगिक या सैन्य ग्रेड उत्पादों के बराबर नहीं होगाइन कनेक्टरों को विभिन्न प्रकार के वाणिज्यिक अनुप्रयोगों में उपयोग करने के लिए आदर्श हैं। व्यापक रूप से एंटीना कनेक्शन के लिए उपयोग किया जाता है, टीएनसी के पास एवियोनिक्स, रक्षा,संचार और सामान्य औद्योगिक बाजाररिवर्स ध्रुवीयता और 75 ओम टीएनसी भी उपलब्ध हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
डीसी~4GHz
|
|||
|
नामित वोल्टेज
|
2500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
750VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
संपर्क प्रतिरोध
|
बाहरी कंडक्टर
|
≤6mΩ
|
||
|
केंद्र कंडक्टर
|
≤1.5mΩ
|
|||
|
वीएसएमआर
|
≤1.3
|
|||
यांत्रिक विनिर्देश
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -30 से +70°C |

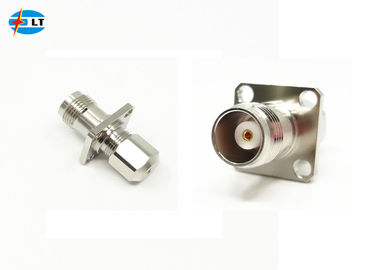

विस्तृत चित्र
विशेषताएं:
1जबकि प्रदर्शन औद्योगिक या सैन्य ग्रेड उत्पादों के बराबर नहीं होगा,ये आरएफ क्रिम कनेक्टर विभिन्न व्यावसायिक अनुप्रयोगों पर उपयोग के लिए आदर्श हैं
2टीएनसी श्रृंखला आरएफ इलेक्ट्रॉनिक कनेक्टर को बीएनसी कनेक्टर के थ्रेडेड संस्करण के रूप में डिज़ाइन किया गया है।
3, टीएनसी आरएफ कनेक्टर्स में संभोग के लिए पेंच धागे होते हैं। आरएफ टीएनसी कनेक्टर्स मिनी, थ्रेडेड वाटरप्रूफ इकाइयां होती हैं, जिनमें निरंतर 50 ओम प्रतिबाधा होती है, जो डीसी-11 गीगाहर्ट्ज से संचालित होती है।
4, दो प्रकार के टीएनसी कनेक्टर हैंः मानक और रिवर्स ध्रुवीयता
5, ये कम लागत वाले चीन आपूर्तिकर्ता कारखाने आरएफ कनेक्टर आमतौर पर डाई कास्ट और मोल्ड घटकों का उपयोग करते हैं।
6टीएनसी श्रृंखला के उत्पाद एक प्रकार के घुमावदार मिलान हैं, इसमें काम की चौड़ाई अक्सर होती है,जोड़ी विश्वसनीय होती है।
आवेदनः
1वायरलेस संचार:
टीएनसी कनेक्टर का व्यापक रूप से वायरलेस संचार प्रणालियों जैसे बेस स्टेशनों, एंटीना प्रणालियों और रेडियो उपकरणों में उपयोग किया जाता है।इसका उत्कृष्ट विद्युत प्रदर्शन स्थिर और कुशल संकेत संचरण सुनिश्चित करता है.
2परीक्षण और माप उपकरण:
इलेक्ट्रॉनिक परीक्षण और माप उपकरण में, टीएनसी कनेक्टर का उपयोग सिग्नल जनरेटर, स्पेक्ट्रम विश्लेषक और अन्य माप यंत्रों को जोड़ने के लिए किया जाता है।उनकी उच्च सटीकता और कम हानि विशेषताएं उन्हें परीक्षण उपकरण के लिए आदर्श बनाती हैं.
3औद्योगिक स्वचालन:
औद्योगिक स्वचालन नियंत्रण प्रणालियों में, सटीक और वास्तविक समय डेटा संचरण सुनिश्चित करने के लिए विभिन्न प्रकार के सेंसर और नियंत्रकों को जोड़ने के लिए टीएनसी कनेक्टर का उपयोग किया जाता है।
4वैज्ञानिक अनुसंधान:
वैज्ञानिक अनुसंधान में, विशेष रूप से भौतिकी प्रयोगों और खगोलीय अवलोकन उपकरणों में,टीएनसी कनेक्टर्स का उपयोग उच्च आवृत्ति संकेत स्रोतों और उच्च निष्ठा संकेत संचरण प्रदान करने के लिए प्राप्त उपकरण को जोड़ने के लिए किया जाता है.
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो आप इसे अपने कंप्यूटर पर भेज सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
