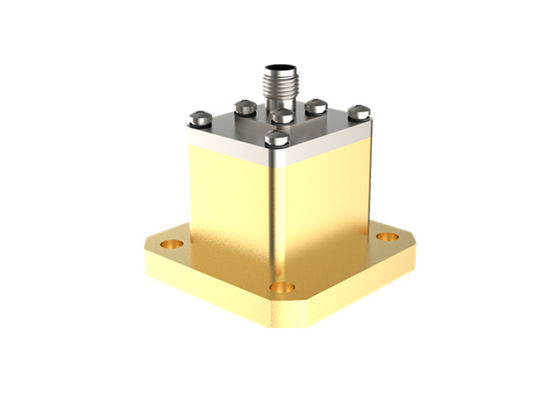

11.9GHz~18GHz WR62 से SMA महिला अंत प्रक्षेपण वेवगाइड से कॉक्स एडाप्टर SMA/BJ140-KFE

11.9GHz~18GHz WR62 से SMA फीमेल एंड लॉन्च वेवगाइड से कॉक्स एडॉप्टर

की आवृत्ति वेवगाइड से कॉक्स एडॉप्टर द्वारा संसाधित एलीट इलेक्ट्रॉनिक (ELT) कवर 5.4GHz-110GHz. उच्च विश्वसनीयता, छोटे आकार और उत्कृष्ट प्रदर्शन के साथ, यह माइक्रोवेव माप और मिलीमीटर वेव उपकरण में व्यापक रूप से उपयोग किया जाता है। वेवगाइड में मानक आयताकार और डबल-रिज्ड वेवगाइड होते हैं, और गैर-मानक वेवगाइड को उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। कोएक्सियल एंड कनेक्शन इंटरफ़ेस में शामिल हैं N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 और माइक्रोस्ट्रिप. वेवगाइड से कॉक्स एडॉप्टर इंटरफ़ेस ओरिएंटेशन से दो प्रकार के होते हैं: एंड लॉन्च और राइट एंगल लॉन्च। उनमें से, RA लॉन्च प्रकार का उपयोग एक उच्च-शक्ति संरचना के रूप में भी किया जा सकता है।



लाभ:

-हमारे वेवगाइड एडॉप्टर उच्च विश्वसनीयता, लघु आकार और उत्कृष्ट प्रदर्शन आदि के हैं, जो उन्हें माइक्रोवेव माप और मिलीमीटर वेव उपकरणों आदि में व्यापक रूप से अपनाया जाता है।

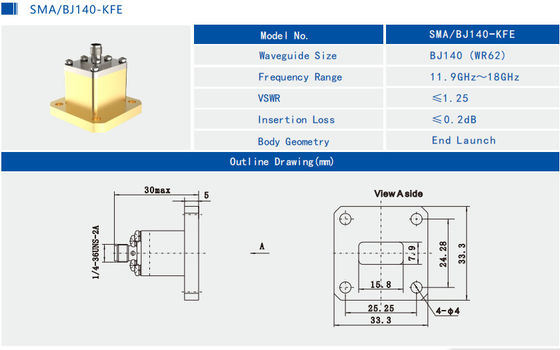

की रूपरेखा ड्राइंग और चित्र WR62 से SMA फीमेल वेवगाइड से कॉक्स एडॉप्टर SMA/BJ140-KFE:



संबंधित SMA फीमेल वेवगाइड से कॉक्स एडॉप्टर एलीट इलेक्ट्रॉनिक के।

मॉडल संख्या	विवरण	नोट
SMA/BJ100-KFE2	WR90 से SMA फीमेल राइट एंगल एडॉप्टर	8.2GHz~12.5GHz
SMA/BJ100-KF6	WR90 से SMA फीमेल राइट एंगल एडॉप्टर	8.2GHz~12.5GHz
SMA/BJ120-KFE	WR75 से SMA फीमेल एंड लॉन्च एडॉप्टर	9.84GHz~15GHz
SMA/BJ120-KF6	WR75 से SMA फीमेल राइट एंगल एडॉप्टर	9.84GHz~15GHz
SMA/BJ140-KF15	WR62 से SMA फीमेल राइट एंगल एडॉप्टर	11.9GHz~18GHz
SMA/BJ180-KFE5	WR51 से SMA फीमेल एंड लॉन्च एडॉप्टर	14.5GHz~22GHz
SMA/BJ180-KF2	WR51 से SMA फीमेल राइट एंगल एडॉप्टर	14.5GHz~22GHz







वेवगाइड मानक के क्रॉस-संदर्भ
