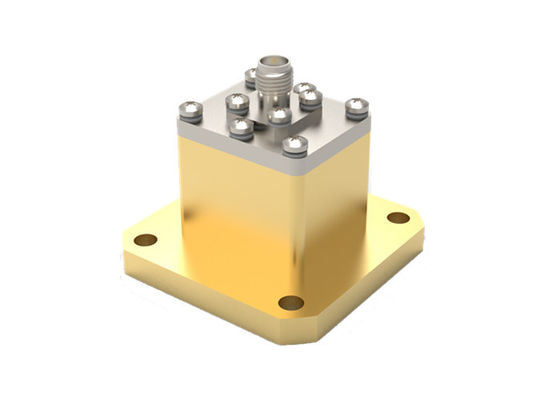

8.2GHz~12.5GHz WR90 से SMA महिला अंत प्रक्षेपण वेवगाइड से कॉक्स एडाप्टर SMA/BJ100-KFE2
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| उत्पाद का नाम: | समाक्षीय एडेप्टर के लिए WR90 वेवगाइड | Material: | Brass |
|---|---|---|---|
| चढ़ाना: | सोना चढ़ाया हुआ | आवृति सीमा: | 8.2GHz-12.5GHz |
| Connector: | SMA Female | VSWR: | 1.25 |
| वेवगाइड आकार: | WR90 | Body Style: | End Launch |
8.2GHz~12.5GHz WR90 से SMA महिला अंत लॉन्च वेवगाइड से कॉक्स एडाप्टर
की आवृत्तिवेव गाइड कोएक्स एडाप्टरद्वारा संसाधितएलीट इलेक्ट्रॉनिक(ईएलटी) कवर5.4 GHz-110 GHzउच्च विश्वसनीयता, छोटे आकार और उत्कृष्ट प्रदर्शन के साथ, इसका व्यापक रूप से माइक्रोवेव माप और मिलीमीटर तरंग उपकरण में उपयोग किया जाता है।मानक आयताकार और डबल-रिज वेवगाइड, और गैर मानक तरंग गाइड उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।एन, टीएनसी, एसएमए, एसएमपी, एसएसएमपी, 3.5, K (2.92), 2.4, 1.85, 1.0 और माइक्रोस्ट्रिप. वेवगाइड को कोएक्स एडाप्टर दो प्रकारों में विभाजित हैंः अंत लॉन्च और इंटरफ़ेस अभिविन्यास से सही कोण लॉन्च। उनमें से आरए लॉन्च प्रकार का उपयोग भी किया जा सकता हैएक उच्च शक्ति संरचना.
विनिर्देशSMA/BJ100-KFE2:
| उत्पाद का नाम | WR90 से SMA महिला वेवगाइड से समाक्षीय एडाप्टर |
| मॉडल नं. | SMA/BJ100-KFE2 |
| समाक्षीय प्रकार | एसएमए महिला |
| तरंगमार्ग का आकार | WR90 |
| शरीर शैली | अंत प्रक्षेपण |
| आवृत्ति सीमा6 | 8.2 GHz-12.5 GHz |
| SMA प्रतिबाधा | 50 ओम |
| वीएसडब्ल्यूआर | 1.25 |
लाभः
-हमारे वेवगाइड एडाप्टर उच्च विश्वसनीयता, लघु आकार और उत्कृष्ट प्रदर्शन आदि के हैं, जो उन्हें माइक्रोवेव माप और मिलीमीटर तरंग उपकरणों आदि में व्यापक रूप से अपनाया जाता है।

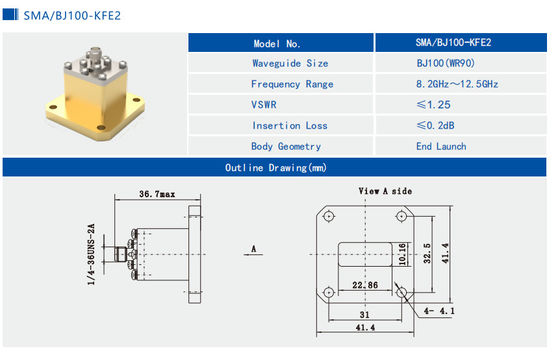

रूपरेखा चित्र और चित्रWR90 से SMA महिला वेवगाइड से कोएक्स एडाप्टरSMA/BJ100-KFE2:
संबंधितएसएमए महिला वेवगाइड कोएक्स एडाप्टर के लिए एलीट इलेक्ट्रॉनिक के।
| मॉडल संख्या | विवरण | नोट |
| SMA/BJ100-KF6 | WR90 से SMA महिला अंत लॉन्च एडाप्टर | 8.2GHz~12.5GHz |
| SMA/BJ120-KFE | WR75 से SMA महिलाअंत प्रक्षेपणएडाप्टर | 9.84GHz~15GHz |
| SMA/BJ120-KF6 | WR75 से SMA महिला सही कोण एडाप्टर | 9.84GHz~15GHz |
| SMA/BJ140-KFE | WR62 से SMA महिला अंत लॉन्च एडाप्टर | 11.9GHz~18GHz |
| SMA/BJ140-KF15 | WR62 से SMA महिला सही कोण एडाप्टर | 11.9GHz~18GHz |
| SMA/BJ180-KFE5 | WR51 से SMA महिला अंत लॉन्च एडाप्टर | 14.5GHz~22GHz |
| SMA/BJ180-KF2 | WR51 से SMA महिला सही कोण एडाप्टर | 14.5GHz~22GHz |
तरंग-निर्देशन मानकों के क्रॉस-रेफरेंस
| चीनी मानक | अंतर्राष्ट्रीय मानक | आवृत्ति रेंज (जीएचजेड) |
| BJ84 | WR112 | 6.57~9.99 |
| बीजे100 | WR90 | 8.20 ~ 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8 ~ 75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
नोटः
हमारे पास 1,000 से अधिक प्रकार केसमाक्षीय एडाप्टरों के लिए तरंग गाइडविकल्प के लिए, यदि आप जो एडाप्टर उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।ओडीएम आयाम का स्वागत है।
