| चढ़ाना: | गोल्ड प्लेटेड / पैसिवेशन | प्रतिबाधा: | 50Ω |
|---|---|---|---|
| प्रमाणपत्र: | आईएसओ-9001-2015 | ढांकता हुआ: | पीईआई/पीएलएफ |
| प्रकार: | आरएफ कनेक्टर | लिंग: | नर |
| स्थायित्व: | 500 चक्र | ||
| प्रमुखता देना: | उच्च प्रदर्शन एमएसएसएम आरएफ समाक्षीय कनेक्टर,प्रीमियम एमएसएसएम आरएफ समाक्षीय कनेक्टर |
||
उच्च प्रदर्शन और स्थायित्व के लिए प्रीमियम एमएसएसएम पुरुष स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर
एमएसएसएम श्रृंखला का परिचय: 40 गीगाहर्ट्ज़ तक की आवृत्ति के साथ असाधारण उच्च प्रदर्शन वाले मिलीमीटर-वेव कनेक्टर।ये कनेक्टर बहुमुखी प्रतिभा के लिए SSMA श्रृंखला कनेक्टर के साथ संगत हैंएमएसएसएम श्रृंखला एक कॉम्पैक्ट डिजाइन, हल्के निर्माण और विश्वसनीय कनेक्शन का दावा करती है, जिससे यह उच्च आवृत्ति माइक्रोवेव माप और मिलीमीटर-वेव उपकरणों के लिए एकदम सही है।
विनिर्देश:
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | |
| प्रतिबाधा | 50Ω |
| आवृत्ति सीमा | डीसी~40गीगाहर्ट्ज |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500VRMS* |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ |
| वीएसडब्ल्यूआर | ≤1.07+0.007f |
| गुणवत्ता ग्रेड | उच्च प्रदर्शन ग्रेड |
| सामग्री और यांत्रिक गुण | |
| केंद्र कंडक्टर | बेरीलियमकांस्य जीपुरानी चादरें |
| बाहरी कंडक्टर | बेरीलियमकांस्य जीपुरानी चादरेंस्टेनलेस स्टील निष्क्रियता |
| इन्सुलेशनDविद्युत | पीएलएफ/पीईआई |
| तापमान सीमा | -55 ~ +125°C |
विशेषताएं:
1उच्च आवृत्ति प्रदर्शनः एमएसएसएम श्रृंखला कनेक्टर 40 गीगाहर्ट्ज तक की आवृत्ति सीमा का समर्थन करने के लिए डिज़ाइन किए गए हैं।यह उच्च आवृत्ति विशेषता उन्हें मिलीमीटर तरंग संचार के लिए आदर्श बनाता है, रडार प्रणाली और उच्च परिशुद्धता आरएफ अनुप्रयोग।
2लघुकृत डिजाइनः एमएसएसएम कनेक्टर छोटे आरएफ कनेक्टर हैं जहां अंतरिक्ष की बचत की आवश्यकता होती है, जैसे कि मोबाइल संचार उपकरण और छोटे एंटीना।इनका कॉम्पैक्ट आकार सीमित स्थान पर उच्च प्रदर्शन वाले कनेक्शन को प्राप्त करने में मदद करता है.
3थ्रेड लॉकिंग तंत्र: इन कनेक्टर्स में थ्रेड लॉकिंग डिजाइन है जो विश्वसनीय यांत्रिक शक्ति और विद्युत प्रदर्शन प्रदान करता है।धागा ताला तंत्र एक स्थिर और विश्वसनीय कनेक्शन सुनिश्चित करता है, यहां तक कि कंपन या कठोर वातावरण के तहत भी।
4विनिमेयता और संगतताः एमएसएसएम कनेक्टर एसएसएमए श्रृंखला कनेक्टरों के साथ संगत हैं, जिसका अर्थ है कि वे परस्पर उपयोग किए जा सकते हैं, जिससे उपयोगकर्ताओं को अधिक लचीलापन और सुविधा मिलती है.यह संगतता उपयोगकर्ताओं को अपनी विशिष्ट आवश्यकताओं के लिए सबसे उपयुक्त कनेक्टर प्रकार चुनने की अनुमति देती है।

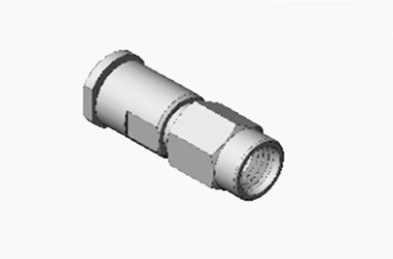

रूपरेखा चित्र (मिमी) और चित्र उच्च प्रदर्शन और स्थायित्व के लिए प्रीमियम एमएसएसएम पुरुष स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर
आवेदनः
1मिलीमीटर तरंग संचारः 5जी और भविष्य की 6जी प्रौद्योगिकियों के विकास के साथ, मिलीमीटर तरंग बैंड में संचार की बढ़ती आवश्यकता है।एमएसएसएम कनेक्टर्स की 40GHz तक की आवृत्ति सीमा का समर्थन करने की क्षमता उन्हें मिलीमीटर तरंग संचार प्रणालियों में उपयोग के लिए आदर्श बनाती है.
2रडार प्रणालीः रडार प्रौद्योगिकी में, उच्च आवृत्ति संकेत संकल्प और सीमा में सुधार के लिए महत्वपूर्ण हैं,और एमएसएसएम कनेक्टर्स का उच्च आवृत्ति प्रदर्शन उन्हें रडार प्रणालियों का एक अनिवार्य हिस्सा बनाता है।विशेष रूप से सैन्य और नागरिक रडार अनुप्रयोगों में।
3उपग्रह संचार: उपग्रह संचार के लिए स्थिर संकेत संचरण सुनिश्चित करने के लिए उच्च प्रदर्शन आरएफ कनेक्टरों की आवश्यकता होती है।एमएसएसएम कनेक्टर्स की विश्वसनीयता और स्थिरता उन्हें उपग्रह संचार उपकरण के लिए आदर्श बनाती है.
उत्पाद सूचीः
| आरएफ एडाप्टर |
| समाक्षीय एडाप्टर के लिए तरंग गाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| आरएफ केबल के इकट्ठे |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर मिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
अन्य 1.0 मिमी आरएफ एडाप्टर
1. 1.0 मिमी महिला से महिला आरएफ एडाप्टर
(मॉडल नं.: 1.0-KK)
2. 1.0 मिमी पुरुष से पुरुष आरएफ एडाप्टर
(मॉडल नं.: 1.0-JJ)
नोटः
हमारे पास 10,000 से अधिक प्रकार केएडाप्टर,यदि आप जो कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमसे संपर्क करेंls.
