उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| चढ़ाना: | गोल्ड प्लेटेड / पैसिवेशन | प्रतिबाधा: | 50Ω |
|---|---|---|---|
| प्रमाणपत्र: | आईएसओ-9001-2015 | ढांकता हुआ: | पीईआई/पीएलएफ |
| प्रकार: | आरएफ कनेक्टर | लिंग: | महिला |
| स्थायित्व: | 500 चक्र | ||
| प्रमुखता देना: | महिला पीतल आरएफ कनेक्टर,माइक्रो-स्ट्रिप समाक्षीय कनेक्टर |
||

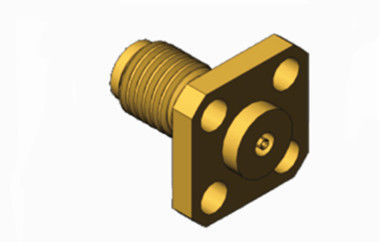

एमएसएसएम सीरीज महिला पीतल आरएफ कनेक्टर माइक्रो-स्ट्रिप समाक्षीय कनेक्टर के साथ
एमएसएसएम श्रृंखला में उच्च प्रदर्शन वाले मिलीमीटर तरंग कनेक्टर शामिल हैं जो 40GHz तक की आवृत्तियों के लिए डिज़ाइन किए गए हैं।इन कनेक्टर्स में एयर-डायलेक्ट्रिक थ्रेड कनेक्शन हैं और SSMA श्रृंखला के साथ संगत हैंउनके कॉम्पैक्ट आकार, हल्के डिजाइन, उच्च संचालन आवृत्ति और विश्वसनीय कनेक्शन की विशेषता है,एमएसएसएम कनेक्टर का व्यापक रूप से उच्च आवृत्ति माइक्रोवेव माप और मिलीमीटर-वेव उपकरणों में उपयोग किया जाता हैउनकी विशेषताएं उन्हें सीमित स्थान और विश्वसनीय उच्च आवृत्ति प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बनाती हैं।
विनिर्देश:
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | |
| प्रतिबाधा | 50Ω |
| आवृत्ति सीमा | डीसी~40गीगाहर्ट्ज |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500VRMS* |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ |
| वीएसडब्ल्यूआर | ≤1.07+0.007f |
| गुणवत्ता ग्रेड | उच्च प्रदर्शन ग्रेड |
| सामग्री और यांत्रिक गुण | |
| केंद्र कंडक्टर | बेरीलियमकांस्य जीपुरानी चादरें |
| बाहरी कंडक्टर | बेरीलियमकांस्य जीपुरानी चादरेंस्टेनलेस स्टील निष्क्रियता |
| इन्सुलेशनDविद्युत | पीएलएफ/पीईआई |
| तापमान सीमा | -55 ~ +125°C |
विशेषताएं:
1अलगावः प्रसारण प्रक्रिया में उच्च आवृत्ति संकेत हस्तक्षेप को रोकना, अलगाव जितना अधिक होगा, संकेत संचरण की स्थिरता और विश्वसनीयता उतनी ही अधिक होगी।
2प्लग-आउट जीवनः सामान्य उपयोग की स्थितियों में, कनेक्टर के प्रदर्शन और विश्वसनीयता को प्रभावित किए बिना प्लग-आउट और प्लग-आउट ऑपरेशन कितनी बार किए जा सकते हैं।
3सामग्री की संरचना
आंतरिक कंडक्टर सामग्रीः आम तौर पर सोने से चढ़ा हुआ पीतल या बेरिलियम तांबा, जिसमें से बेरिलियम तांबा आमतौर पर अपनी बेहतर लोच के कारण महिला कनेक्टरों के आंतरिक कंडक्टर में उपयोग किया जाता है।
विद्युतरोधक सामग्री: पीटीएफई, पीईआई और वायु माध्यम आदि, वायु माध्यम में एक कम स्थिरता होती है, जिससे कनेक्टर में एक उच्च कट-ऑफ आवृत्ति होती है।
बाहरी कंडक्टर सामग्रीः आम तौर पर स्टेनलेस स्टील या तांबे की चढ़ाई, स्टेनलेस स्टील बाहरी कंडक्टर अधिक टिकाऊ है, लेकिन विनिर्माण लागत भी अधिक है।
रूपरेखा चित्र (मिमी) और चित्र एमएसएसएम सीरीज महिला पीतल आरएफ कनेक्टर माइक्रो-स्ट्रिप समाक्षीय कनेक्टर के साथ
आवेदनः
1चिकित्साः एमआरआई (चुंबकीय अनुनाद इमेजिंग) जैसे चिकित्सा उपकरणों में, उच्च गुणवत्ता वाली छवियों को उत्पन्न करने में मदद करने के लिए आरएफ ऊर्जा प्रसारित करने के लिए एमएसएसएम आरएफ समाक्षीय कनेक्टर का उपयोग किया जाता है।उनके सटीक विद्युत गुण चिकित्सा उपकरणों के प्रदर्शन के लिए महत्वपूर्ण हैं.
2वैज्ञानिक अनुसंधान: वैज्ञानिक अनुसंधान और प्रयोग में,एमएसएसएम आरएफ समाक्षीय कनेक्टर का उपयोग उच्च आवृत्ति संकेतों को मापने और विश्लेषण करने के लिए विभिन्न आरएफ परीक्षण उपकरणों और उपकरणों को जोड़ने के लिए किया जाता हैउनकी उच्च सटीकता और विश्वसनीयता वैज्ञानिक अनुसंधान की सटीकता के लिए महत्वपूर्ण है।
3औद्योगिक क्षेत्रः औद्योगिक उत्पादन में, स्वचालित नियंत्रण और निगरानी को महसूस करने के लिए विभिन्न प्रकार के आरएफ नियंत्रण उपकरण और सेंसर को जोड़ने के लिए एमएसएसएम आरएफ समाक्षीय कनेक्टर का उपयोग किया जाता है।इसका स्थिर विद्युत प्रदर्शन और यांत्रिक स्थायित्व इसे कठोर औद्योगिक वातावरण के लिए उपयुक्त बनाता है.
उत्पाद सूचीः
| आरएफ एडाप्टर |
| समाक्षीय एडाप्टर के लिए तरंग गाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| आरएफ केबल के इकट्ठे |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर मिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
अन्य 1.0 मिमी आरएफ एडाप्टर
1. 1.0 मिमी महिला से महिला आरएफ एडाप्टर
(मॉडल नं.: 1.0-KK)
2. 1.0 मिमी पुरुष से पुरुष आरएफ एडाप्टर
(मॉडल नं.: 1.0-JJ)
नोटः
हमारे पास 10,000 से अधिक प्रकार केएडाप्टर,यदि आप जो कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमसे संपर्क करेंls.
