उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| चढ़ाना: | सोना चढ़ाया / निकल चढ़ाया हुआ | प्रतिबाधा: | 50Ω |
|---|---|---|---|
| प्रमाणपत्र: | आईएसओ-9001-2015 | ढांकता हुआ: | पीएलएफ |
| प्रकार: | आरएफ एडाप्टर | लिंग: | महिला |
| स्थायित्व: | 500 चक्र | ||
| प्रमुखता देना: | निकेल लेपित आरएफ समाक्षीय कनेक्टर,माइक्रो-स्ट्रिप आरएफ समाक्षीय कनेक्टर,50Ω आरएफ समाक्षीय कनेक्टर |
||

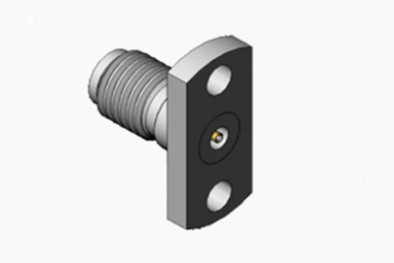

एमएसएसएम महिला स्टेनलेस स्टील सामग्री आरएफ माइक्रो-स्ट्रिप के साथ समाक्षीय कनेक्टर
1.0 श्रृंखला कनेक्टर एक उन्नत मिलीमीटर तरंग कनेक्टर है जो उच्च आवृत्ति अनुप्रयोगों के लिए इंजीनियर किया गया है, जो 110GHz तक की आवृत्तियों को प्रबंधित करने में सक्षम है।यह विशेष रूप से मिलीमीटर तरंग संचार और रडार प्रणाली के लिए अच्छी तरह से अनुकूल है. एक हवा इंटरफेस थ्रेडेड कनेक्शन की विशेषता है, इस कनेक्टर स्थिर और विश्वसनीय संकेत संचरण सुनिश्चित करता है. इसकी कॉम्पैक्ट और हल्के डिजाइन विभिन्न प्रणालियों में आसान एकीकरण की सुविधा,जबकि इसकी अति-उच्च आवृत्ति क्षमताओं कुशल संकेत हस्तांतरण सक्षमसंक्षेप में, 1.0 श्रृंखला कनेक्टर उच्च आवृत्ति अनुप्रयोगों के लिए एक बहुमुखी और विश्वसनीय विकल्प है।
विनिर्देश:
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | |
| प्रतिबाधा | 50Ω |
| आवृत्ति सीमा | डीसी ~ 110गीगाहर्ट्ज |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 250VRMS* |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ |
| वीएसडब्ल्यूआर | ≤1.1+0.005f |
| गुणवत्ता ग्रेड | उच्च प्रदर्शन ग्रेड |
| सामग्री और यांत्रिक गुण | |
| केंद्र कंडक्टर | बेरीलियमकांस्य जीपुरानी चादरें |
| बाहरी कंडक्टर | बेरीलियमकांस्य जीपुरानी चादरेंस्टेनलेस स्टील निष्क्रियता |
| इन्सुलेशनDविद्युत | पीएलएफ |
| तापमान सीमा | -55 ~ +125°C |
विशेषता
1आंतरिक कंडक्टर सामग्रीः आम तौर पर सोने से ढकी पीतल या बेरीलियम तांबा, जिसमें से बेरीलियम तांबा आमतौर पर अपनी बेहतर लोच के कारण महिला कनेक्टर्स के आंतरिक कंडक्टर में उपयोग किया जाता है।
2विद्युतरोधक सामग्री: पीटीएफई, पीईआई और वायु माध्यम आदि, वायु माध्यम में एक कम स्थिरता होती है, जिससे कनेक्टर में एक उच्च कट-ऑफ आवृत्ति होती है।
3बाहरी कंडक्टर सामग्रीः आम तौर पर स्टेनलेस स्टील या तांबे की चढ़ाई, स्टेनलेस स्टील बाहरी कंडक्टर अधिक टिकाऊ है, लेकिन विनिर्माण लागत भी अधिक है।

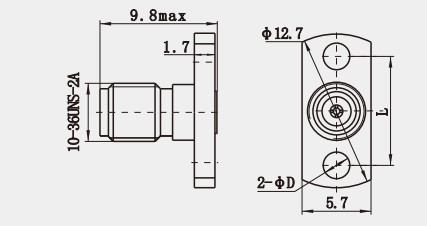

रूपरेखा चित्र (मिमी) और चित्रएमएसएसएम महिला स्टेनलेस स्टील सामग्री आरएफ माइक्रो-स्ट्रिप के साथ समाक्षीय कनेक्टर
आवेदनः
1संचार क्षेत्रः मोबाइल संचार, वायरलेस डेटा, पेजिंग सिस्टम और अन्य उपकरणों में,एमएसएसएम आरएफ समाक्षीय कनेक्टर्स का उपयोग उच्च आवृत्ति संकेतों के स्थिर संचरण को सुनिश्चित करने के लिए माइक्रोवेव आवृत्ति संकेतों को प्रसारित करने के लिए किया जाता है.
2वैज्ञानिक अनुसंधान: वैज्ञानिक अनुसंधान और प्रयोग में,एमएसएसएम आरएफ समाक्षीय कनेक्टर का उपयोग उच्च आवृत्ति संकेतों को मापने और विश्लेषण करने के लिए विभिन्न आरएफ परीक्षण उपकरणों और उपकरणों को जोड़ने के लिए किया जाता हैउनकी उच्च सटीकता और विश्वसनीयता वैज्ञानिक अनुसंधान की सटीकता के लिए महत्वपूर्ण है।
3औद्योगिक क्षेत्रः औद्योगिक उत्पादन में, स्वचालित नियंत्रण और निगरानी को महसूस करने के लिए विभिन्न प्रकार के आरएफ नियंत्रण उपकरण और सेंसर को जोड़ने के लिए एमएसएसएम आरएफ समाक्षीय कनेक्टर का उपयोग किया जाता है।इसका स्थिर विद्युत प्रदर्शन और यांत्रिक स्थायित्व इसे कठोर औद्योगिक वातावरण के लिए उपयुक्त बनाता है.
उत्पाद सूचीः
| आरएफ एडाप्टर |
| समाक्षीय एडाप्टर के लिए तरंग गाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| आरएफ केबल के इकट्ठे |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर मिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
अन्य 1.0 मिमी आरएफ एडाप्टर
1. 1.0 मिमी महिला से महिला आरएफ एडाप्टर
(मॉडल नं.: 1.0-KK)
2. 1.0 मिमी पुरुष से पुरुष आरएफ एडाप्टर
(मॉडल नं.: 1.0-JJ)
नोटः
हमारे पास 10,000 से अधिक प्रकार केएडाप्टर,यदि आप जो कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमसे संपर्क करेंls.
