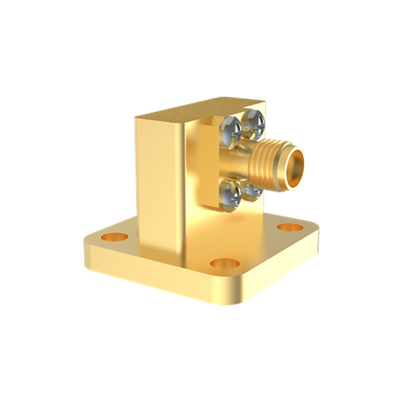

स्वर्ण चढ़ाना WR42 BJ220 से K2.92 मिमी महिला वेवगाइड टू कॉक्स एडाप्टर 17.6GHz~26.7GHz K/BJ220-KF6
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| उत्पाद का नाम: | WR42 से 2.92 मिमी वेवगाइड से कोएक्सियल एडाप्टर | सामग्री: | पीतल |
|---|---|---|---|
| आवृति सीमा: | 17.6-26.7GHz | कनेक्टर: | 2.92 मिमी |
| वीएसडब्ल्यूआर: | 1.25 | प्रतिबाधा: | 50 ओम |
| वेवगाइड आकार: | WR42,BJ220 | शरीर शैली: | समकोण |
| प्रमुखता देना: | WR42 BJ220 से K2.92 मिमी एडाप्टर,महिला वेवगाइड से कॉक्स एडाप्टर |
||
स्वर्ण चढ़ाना WR42 BJ220 से K2.92 मिमी महिला वेवगाइड टू कॉक्स एडाप्टर 17.6GHz~26.7GHz
की आवृत्तिवेव गाइड कोएक्स एडाप्टरद्वारा संसाधितएलीट इलेक्ट्रॉनिक(ईएलटी) कवर5.4 GHz-110 GHzउच्च विश्वसनीयता, छोटे आकार और उत्कृष्ट प्रदर्शन के साथ, इसका व्यापक रूप से माइक्रोवेव माप और मिलीमीटर तरंग उपकरण में उपयोग किया जाता है।मानक आयताकार और डबल-रिज वेवगाइड, और गैर मानक तरंग गाइड उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।एन, टीएनसी, एसएमए, एसएमपी, एसएसएमपी, 3.5, K (2.92), 2.4, 1.85, 1.0 और माइक्रोस्ट्रिप. वेवगाइड को कोएक्स एडाप्टर दो प्रकारों में विभाजित हैंः अंत लॉन्च और इंटरफ़ेस अभिविन्यास से सही कोण लॉन्च। उनमें से आरए लॉन्च प्रकार का उपयोग भी किया जा सकता हैएक उच्च शक्ति संरचना.
विनिर्देशK/BJ220-KF6:
| उत्पाद का नाम | WR42 BJ220 वेवगाइड से K2.92 मिमी समाक्षीय एडाप्टर |
| मॉडल नं. | K/BJ220-KF6 |
| समाक्षीय प्रकार | K2.92mm |
| तरंगमार्ग का आकार | WR42 (BJ220) |
| शरीर शैली | सही कोण |
| आवृत्ति सीमा | 17.6GHz-26.7GHz |
| SMA प्रतिबाधा | 50 ओम |
| वीएसडब्ल्यूआर | 1.25 |
लाभः
-हमारे वेवगाइड एडाप्टर उच्च विश्वसनीयता, लघु आकार और उत्कृष्ट प्रदर्शन आदि के हैं, जो उन्हें माइक्रोवेव माप और मिलीमीटर तरंग उपकरणों आदि में व्यापक रूप से अपनाया जाता है।
रूपरेखा चित्र और चित्रWR42 BJ220 से 2.92 मिमी महिला वेवगाइड से कोएक्स एडाप्टरK/BJ220-KF6:
सूचीK2.92mm समाक्षीय एडाप्टर के लिए वेवगाइडः
| मॉडल संख्या | विवरण | नोट |
| K/BJ220-KF6 | WR42 ((BJ220) से 2.92 मिमी की महिला सही कोण एडाप्टर | |
| K/BJ220-KFE7 | WR42 ((BJ220) से 2.92 मिमी महिला अंत लॉन्च एडाप्टर | BJ220=WR42 |
| K/BJ260-KF8 | WR34(BJ260) से 2.92 मिमी महिला सही कोण एडाप्टर | BJ260=WR34 |
| K/BJ260-KFE5 | WR34 ((BJ260) से 2.92 मिमी महिला अंत लॉन्च एडाप्टर | |
| कस्टम प्रकार | अनुकूलित आकार स्वीकार्य हैं |
2.92 मिमी वेवगाइड से कोएक्स एडाप्टर के संबंधित उत्पादएलीट इलेक्ट्रॉनिक की:
तरंग-निर्देशन मानकों के क्रॉस-रेफरेंस
| चीनी मानक | अंतर्राष्ट्रीय मानक | आवृत्ति रेंज (जीएचजेड) |
| BJ84 | WR112 | 6.57~9.99 |
| बीजे100 | WR90 | 8.20 ~ 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8 ~ 75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
नोटः
हमारे पास 1,000 से अधिक प्रकार केसमाक्षीय एडाप्टरों के लिए तरंग गाइडविकल्प के लिए, यदि आपके द्वारा उपयोग किया जा रहा एडाप्टर नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करें।ओडीएम आयाम का स्वागत है।
