WR19 BJ500 से 1.85mm महिला वेवगाइड से कोएक्सियल एडाप्टर

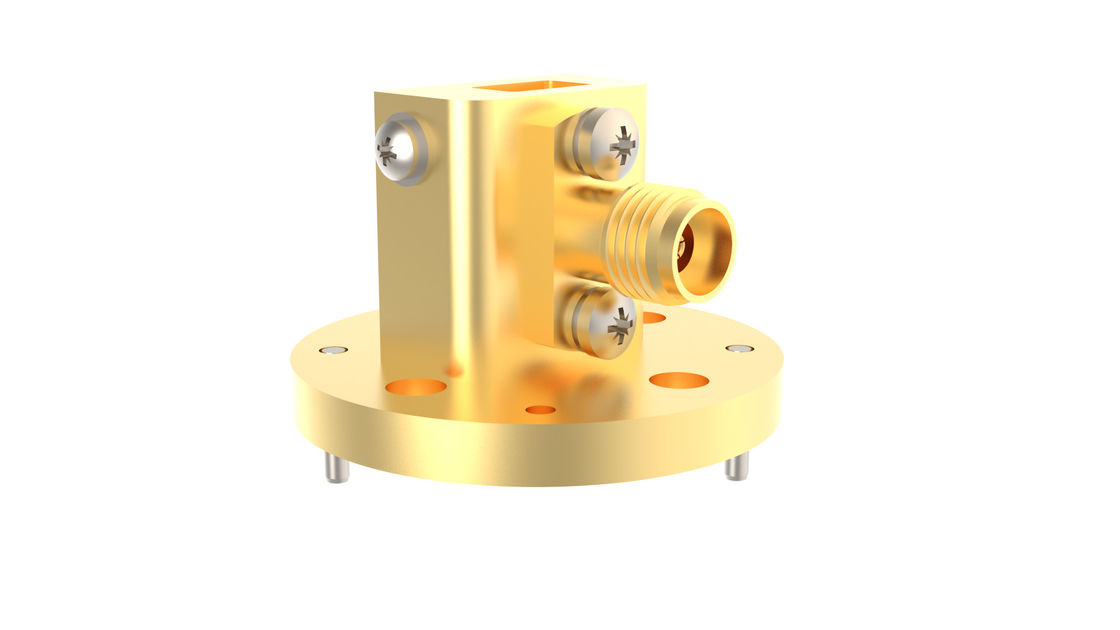

बड़ी छवि : WR19 BJ500 से 1.85mm महिला वेवगाइड से कोएक्सियल एडाप्टर सबसे अच्छी कीमत

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	ELT
प्रमाणन:	ISO 9001:2015, ISO 14001:2015
मॉडल संख्या:	1.85-बीजे500-केएफ4

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	5 पी.सी.एस
मूल्य:	बातचीत योग्य
पैकेजिंग विवरण:	मानक निर्यात कार्टन
प्रसव के समय:	5-7 कार्यदिवसों के भीतर (स्टॉक के लिए)
भुगतान शर्तें:	टी/टी, एल/सी, क्रेडिट कार्ड, पेपैल
आपूर्ति की क्षमता:	प्रति माह 10,0000 पीसीएस

संपर्क करें

विस्तृत उत्पाद विवरण

प्रोडक्ट का नाम:	समाक्षीय एडेप्टर के लिए WR19 वेवगाइड	सामग्री:	पीतल
आवृति सीमा:	39.2-59.6GHz	योजक:	1.85 मिमी
वीएसडब्ल्यूआर:	1.4	मुक़ाबला:	50 ओम
वेवगाइड आकार:	WR19,BJ500	शरीर शैली:	समकोण
प्रमुखता देना:	WR18 BJ500 वेवगाइड टू कॉक्स एडाप्टर , 1.85 मिमी महिला वेवगाइड टू कॉक्स एडाप्टर , 39.2GHz~59.6GHz वेवगाइड टू कोएक्स एडाप्टर

WR19 BJ500 से 1.85mm फीमेल वेवगाइड से कोएक्स एडाप्टर 39.2GHz~59.6GHz राइट एंगल

की आवृत्तिवेवगाइड से कोएक्स एडाप्टर द्वारा संसाधितएलीट इलेक्ट्रॉनिक(ELT) कवर करता है5.4GHz-110GHz। उच्च विश्वसनीयता, छोटे आकार और उत्कृष्ट प्रदर्शन के साथ, इसका व्यापक रूप से माइक्रोवेव माप और मिलीमीटर वेव उपकरणों में उपयोग किया जाता है। वेवगाइड में मानक आयताकार और डबल-रिज वेवगाइड, और गैर-मानक वेवगाइड को उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। कोएक्सियल एंड कनेक्शन इंटरफ़ेस में N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 और माइक्रोस्ट्रिप शामिल हैं। वेवगाइड से कोएक्स एडाप्टर दो प्रकार के होते हैं: इंटरफ़ेस ओरिएंटेशन से एंड लॉन्च और राइट एंगल लॉन्च। इनमें से, RA लॉन्च प्रकार का उपयोग एक उच्च-शक्ति संरचना के रूप में भी किया जा सकता है।

का विनिर्देश1.85/BJ500-KF4:

उत्पाद का नाम	WR19 वेवगाइड से 1.85mm कोएक्सियल एडाप्टर-राइट एंगल टाइप
मॉडल नंबर	1.85/BJ500-KF4
कोएक्सियल प्रकार	1.85mm
वेवगाइड का आकार	WR19 (BJ500)
बॉडी स्टाइल	राइट एंगल
आवृत्ति रेंज	39.2-59.6GHz
SMA प्रतिबाधा	50 ओम
VSWR	1.4

लाभ:

-हमारे वेवगाइड एडाप्टर उच्च विश्वसनीयता, लघु आकार और उत्कृष्ट प्रदर्शन आदि के हैं, जो उन्हें माइक्रोवेव माप और मिलीमीटर वेव उपकरणों आदि में व्यापक रूप से अपनाया जाता है।

का आउटलाइन ड्राइंग और चित्रWR19 BJ500 से 1.85mm फीमेल वेवगाइड से कोएक्स एडाप्टर1.85/BJ500-KF4:

की सूचीवेवगाइड से 1.85mm कोएक्सियल एडाप्टर:

मॉडल नंबर	विवरण	ध्यान दें
1.85/BJ500-KF4	WR19(BJ500) से 1.85mm फीमेल राइट एंगल एडाप्टर
1.85/BJ500-KFE1	WR19(BJ500) से 1.85mm फीमेल एंड लॉन्च एडाप्टर	BJ500=WR19
1.85/BJ620-KF	WR15(BJ620) से 1.85mm फीमेल राइट एंगल एडाप्टर	BJ620=WR15
1.85/BJ620-KFE	WR15(BJ620) से 1.85mm फीमेल एंड लॉन्च एडाप्टर
कस्टम प्रकार	अनुकूलित आकार स्वीकार्य हैं

WR19 BJ500 से 1.85mm महिला वेवगाइड से कोएक्सियल एडाप्टर 1

वेवगाइड मानक के क्रॉस-रेफरेंस

चीनी मानक	अंतर्राष्ट्रीय मानक	आवृत्ति रेंज (GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112

Waveguide to Coax Adapter-ELT 2024.pdf

ध्यान दें:
हमारे पास 1,000 से अधिक प्रकार के वेवगाइड से कोएक्सियल एडाप्टर चयन के लिए हैं, यदि आप जिस एडाप्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमें अपनी जानकारी के साथ संपर्क करें।ODM आयाम का स्वागत है।
