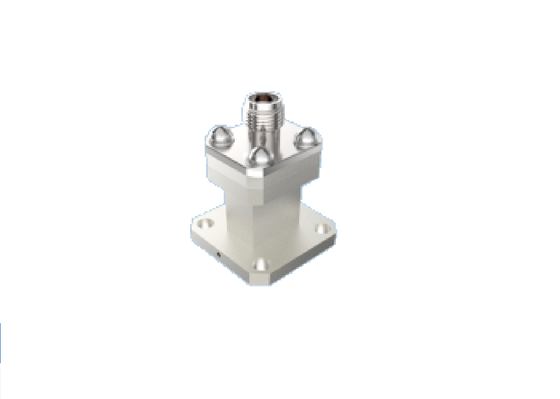

WR28 BJ320 एंड लॉन्च वेवगाइड टू 2.92mm K टाइप कोएक्सियल एडाप्टर 26.4GHz-38GHz Ka बैंड एयरोस्पेस ग्रेड RF वेवगाइड कोएक्स ट्रांज़िशन कनेक्टर
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| प्रोडक्ट का नाम: | WR28 से समाक्षीय 2.92 मिमी K प्रकार एडाप्टर | नमूना: | BTZH-H1J-3 |
|---|---|---|---|
| आवृति सीमा: | 26.4GHz~38GHz | OEM: | तांबा मिश्र धातु, सोने की चढ़ाना |
| पैकेट: | एल्यूमीनियम मिश्र धातु, प्रकृति रंग प्रवाहकीय ऑक्सीकरण | संरचना: | अंत लॉन्च |
| समाक्षीय बंदरगाह: | 2.92 मिमी K प्रकार | वेवगाइड पोर्ट: | BJ320/WR28 |
| न्यूनतम आदेश मात्रा: | 4 छेद निकला हुआ किनारा माउंट | वीएसडब्ल्यूआर: | ≤1.25 |
| निवेशन हानि: | ≤0.25 डीबी | वज़न: | ≤16 ग्राम |
| प्रमुखता देना: | 2.92 मिमी आरएफ तरंग गाइड एडाप्टर,का बैंड समाक्षीय संक्रमण कनेक्टर,एयरोस्पेस ग्रेड तरंग गाइड समाक्षीय एडाप्टर |
||
उत्पाद का वर्णन:
वेवगाइड के-टाइप (2.92 मिमी) मिमीवेव
एलीट इलेक्ट्रॉनिक्स एयरोस्पेस ग्रेड वेवगाइड को कोएक्सियल एडाप्टर का उत्पादन करता है, जो दो संरचनात्मक प्रकारों में उपलब्ध हैः एंड लॉन्च और राइट एंगल प्रकार। आवृत्ति 5.3 GHz से 145 GHz तक होती है।आयताकार तरंगमार्ग पोर्ट में शामिल हैं: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) समाक्षीय इंटरफ़ेस कवर SMA, 2.92 मिमी, 2.4 मिमी और 1.85 मिमी, 1.0 मिमी, 0.8 मिमी श्रृंखला। प्रत्येक वेवगाइड पोर्ट पूर्ण वेवगाइड बैंडविड्थ का समर्थन करता है। विश्वसनीय संरचना की विशेषता है,कॉम्पैक्ट रूपरेखा आयाम, अच्छी स्थिरता के साथ उत्कृष्ट विद्युत प्रदर्शन और हल्के वजन (≤20 ग्राम), इन उत्पादों का व्यापक रूप से विभिन्न प्रकार के अंतरिक्ष यानों में उपयोग किया जाता है।
2.92 मिमीवेव कनेक्टर जिसे के-टाइप कनेक्टर के नाम से भी जाना जाता है, के-टाइप कनेक्टर एक व्यापक रूप से उपयोग किया जाने वाला मिलीमीटर-वेव कनेक्टर है जिसकी अधिकतम ऑपरेटिंग आवृत्ति 40 गीगाहर्ट्ज तक है।92 मिमी कनेक्टर्स हमारे पास केबल कनेक्टर्स हैं, फ्लैंज माउंट कनेक्टर्स, बुलचेड कनेक्टर्स. एक हवा dielectric इंटरफ़ेस की विशेषता है, यह पूरी तरह से विनिमेय और SMA श्रृंखला और 3.5mm कनेक्टर्स के साथ संगत है,कॉम्पैक्ट आकार सहित प्रमुख लाभ प्रदान करता है, हल्के डिजाइन, उच्च ऑपरेटिंग आवृत्ति, और स्थिर, विश्वसनीय कनेक्टिविटी।
रूपरेखा आयामवेवगाइड WR28 से K-प्रकार के कनेक्टर्स के लिएः
मॉडल संख्याःBTZH-H1J-3
अधिक वेवगाइड कनेक्टर,कृपया उत्पाद सूची के लिए हमसे संपर्क करने में संकोच न करें. |अनुकूलित समाधान उपलब्ध
अनुप्रयोग:
शीआन एलीट इलेक्ट्रॉनिक्स एक प्रणालीगत इंटरकनेक्शन समाधान के अग्रणी निर्मातामुख्य रूप से एयरोस्पेस, विमानन, नेविगेशन, रडार, संचार, माप,इलेक्ट्रॉनिक्सखेतों। हमारे उच्च गुणवत्ता वाले उत्पाद कठोर वातावरण में स्थायित्व और विश्वसनीयता सुनिश्चित करने के लिए सर्वोत्तम सामग्री और सख्त प्रक्रियाओं का उपयोग करते हैं।
पैकिंग और शिपिंग
पैकेजिंगः
दतरंगमार्ग WR 28 से समाक्षीय K प्रकार 2.92 मिमीकनेक्टरपारगमन के दौरान सुरक्षा सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाता है।
नौवहन:
हम जहाज केतरंगमार्ग WR28 से समाक्षीय K प्रकार 2.92mmकनेक्टरहमारे ग्राहकों को सुरक्षित और शीघ्र वितरण सुनिश्चित करने के लिए एक विश्वसनीय कूरियर सेवा का उपयोग करना। ग्राहकों को शिपमेंट के बाद एक ट्रैकिंग नंबर प्राप्त होगा।
वेवगुइड पोर्ट तुलना
|
बीजे (चीनी मानक) |
WR | आवृत्ति (GHz) | आंतरिक चौड़ाई | आंतरिक ऊंचाई | सामान्य आवृत्ति बैंड |
| BJ70 | WR137 | 5.38 ¢8.17 | 34.85 | 15.8 | सी/एक्स बैंड |
| BJ84 | WR112 | 6.57 ¢9.99 | 28.5 | 12.62 | एक्स बैंड |
| BJ100 | WR90 | 8.20 ¢ 12.50 | 22.86 | 10.16 | एक्स बैंड |
| BJ120 | WR75 | 9.84 ¢ 15.00 | 19.05 | 9.525 | कु कम आवृत्ति. |
| BJ140 | WR62 | 11.90 ¢ 18.00 | 15.8 | 7.9 | कु बैंड |
| BJ180 | WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | कु उच्च/के निम्न आवृत्ति। |
| BJ220 | WR42 | 18.00 ¢ 26.50 | 10.67 | 5.33 | के बैंड |
| BJ260 | WR34 | 21.70 ¢ 33.00 | 8.636 | 4.318 | कम आवृत्ति. |
| BJ320 | WR28 | 26.50 ¢ 40.00 | 7.112 | 3.556 | का |
| BJ400 | WR22 | 33.00 ¢ 50.00 | 5.69 | 2.845 | उच्च आवृत्ति/यू |
| BJ500 | WR19 | 39.20 ¢ 59.60 | 4.775 | 2.388 | यू/वी बैंड |
| BJ620 | WR15 | 50.00 ¢ 75.00 | 3.759 | 1.88 | वी बैंड |
| BJ740 | WR12 | 60.50 ¢ 91.90 | 3.099 | 1.549 | ई बैंड |
| BJ900 | WR10 | 75.00 ¢ 110.0 | 2.54 | 1.27 | डब्ल्यू बैंड |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | एफ बैंड |
