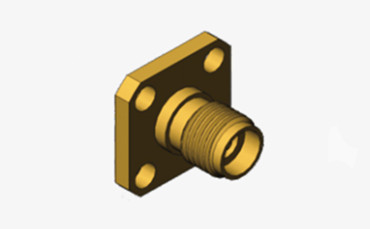

K2.92 2# अर्ध-कठोर/लचीली केबल के लिए महिला 4-छेद फ्लैंज पीतल आरएफ समाक्षीय कनेक्टर
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| सामग्री: | पीतल | लिंग: | महिला |
|---|---|---|---|
| उत्पाद का नाम: | के / 2.4 मिमी एडाप्टर | कीवर्ड: | MMW एडेप्टर कनेक्टर्स |
| पद: | मिलीमीटर वेव कनेक्टर्स | चढ़ाना: | निक्ल से पोलिश किया हुआ |
| आवेदन: | आरएफ | सतह चढ़ाना: | निष्क्रिय |
| कनेक्टर का प्रकार: | सीधे आरएफ कनेक्टर्स | ||
| प्रमुखता देना: | अर्ध-कठोर केबल आरएफ समाक्षीय कनेक्टर,पीतल आरएफ समाक्षीय कनेक्टर,4-छेद फ्लैंज आरएफ समाक्षीय कनेक्टर |
||
K2.92 2# अर्ध-कठोर/लचीली केबल के लिए महिला 4-छेद फ्लैंज पीतल आरएफ समाक्षीय कनेक्टर
ये के-प्रकार (2.92 मिमी) एमएमडब्ल्यू कनेक्टर एक वायु इंटरफ़ेस का उपयोग करते हैं, जो इसके कॉम्पैक्ट आकार, हल्के और विश्वसनीय कनेक्शन की विशेषता है।
एक उच्च परिशुद्धता वाला 50 ओम समाक्षीय एडाप्टर, 3.5 मिमी से 2.4 मिमी तक संक्रमण करता है, सामान्य आरएफ और माइक्रोवेव अनुप्रयोगों की एक विस्तृत श्रृंखला की सेवा करता है।इन उच्च प्रदर्शन कनेक्टर्स विभिन्न परीक्षण और माप परिदृश्यों में कार्यरत हैं, सेलुलर से लेकर सैटेलाइट संचार तक, उपकरण और केबल इंटरकनेक्शन के सटीक मिलान को सुनिश्चित करता है।कनेक्टर को बार-बार उपयोग करने के लिए बनाया गया हैइसमें एक वायु विद्युतरोधक और कम हानि वाले प्लास्टिक से बने एक केंद्रीय कंडक्टर समर्थन है।
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| प्रतिबाधा | 50 Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
|
वोल्टेज स्थिर तरंग अनुपात |
≤1.25 |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास |
पीतल, सोना चढ़ाना |
| इन्सुलेटर | पीटीएफई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
| सम्मिलन हानि | <0.04 वर्ग मीटर fGHz) डीबी |
| तापमान सीमा | -65 °C~+165 °C |
| संपर्क पिन | सोने की चादर |
विशेषताएं:
1उच्च आवृत्ति प्रदर्शन
कम सम्मिलन हानि और कम वीएसडब्ल्यूआरः वायु संचरण लाइनों के लाभों का लाभ उठाते हुए, के 2.92 मिमी कनेक्टर को वोल्टेज स्टैंडिंग वेव रेशियो (वीएसडब्ल्यूआर) और सम्मिलन हानि के लिए अनुकूलित किया गया है,संकेत संचरण स्थिरता और दक्षता सुनिश्चित करना.
2संरचनात्मक डिजाइन
कॉम्पैक्ट आकारः K2.92mm कनेक्टर का छोटा आकार और हल्का वजन सीमित स्थानों में स्थापना और उपयोग को सुविधाजनक बनाता है, पोर्टेबल उपकरणों और मिलीमीटर-तरंग प्रणालियों की जरूरतों को पूरा करता है।
आवेदनः
1रडार इंजीनियरिंग:
K2.92 कनेक्टर का व्यापक रूप से रडार प्रणालियों में उपयोग किया जाता है जहां वस्तुओं का पता लगाने और उनका पता लगाने के लिए उच्च परिशुद्धता और उच्च आवृत्ति संचरण प्रदर्शन की आवश्यकता होती है।46 गीगाहर्ट्ज तक के ऑपरेटिंग आवृत्ति दायरे के साथ, यह आधुनिक रडार प्रौद्योगिकी की उच्च आवृत्ति संकेत मांगों का समर्थन करता है
2इलेक्ट्रॉनिक प्रति-उपक्रम:
इलेक्ट्रॉनिक काउंटरमेजर सिस्टम के लिए ऐसे कनेक्टरों की आवश्यकता होती है जो उच्च हस्तक्षेप वातावरण में भी स्थिर रूप से काम कर सकें।92 मिमी कनेक्टर इलेक्ट्रॉनिक युद्ध में संकेत विश्वसनीयता और अखंडता सुनिश्चित करता है.
इस कनेक्टर का कॉम्पैक्ट डिज़ाइन पोर्टेबल इलेक्ट्रॉनिक काउंटरमेज उपकरण जैसे जेमर और सिग्नल एनालाइज़र के लिए आदर्श है।
पैकेजिंग और डिलीवरीः
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएमएमडब्ल्यू एडाप्टर,यदि आप जो कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमसे संपर्क करेंls.
