उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील | लिंग: | महिला |
|---|---|---|---|
| उत्पाद का नाम: | 2.92 मिमी, के प्रकार | विशेषताएं: | 2-छेद निकला हुआ किनारा पैनल कनेक्टर |
| पद: | मिलीमीटर वेव कनेक्टर | चढ़ाना: | निष्क्रिय |
| आवेदन: | आरएफ | इन्सुलेटर: | पीटीएफई |
| आवृति सीमा: | डीसी - 40GHz | प्रतिबाधा: | 50Ω |
| प्रमुखता देना: | स्टेनलेस स्टील पीसीबी आरएफ समाक्षीय कनेक्टर,महिला पीसीबी आरएफ समाक्षीय कनेक्टर |
||

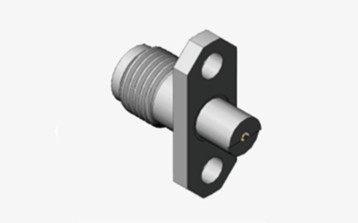

K2.92 महिला स्टेनलेस स्टील 2-छेद फ्लैंज माउंट पीसीबी आरएफ समाक्षीय कनेक्टर
के-प्रकार ((2.92mm,SMK) मिलीमीटर तरंग कनेक्टर, जिसे 2.92 मिमी कनेक्टर भी कहा जाता है। यह सबसे लोकप्रिय मीटर वेव कनेक्टरों में से एक है। व्यापक आवृत्ति रेंज 40GHz तक है। उन्हें SMA और 3.5 मिमी कनेक्टरों के साथ जोड़ा जा सकता है।
ये के-प्रकार (2.92mm,SMK) कनेक्टरवायु इंटरफ़ेस को अपनाते हैं, जो उन्हें आकार में छोटे, वजन में हल्के और कनेक्शन में बहुत विश्वसनीय आदि बनाता है।
उच्च परिशुद्धता 50Ohm समाक्षीय 2.92 मिमी (महिला) कनेक्टर सामान्य प्रयोजन आरएफ और माइक्रोवेव अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।इन उच्च प्रदर्शन कनेक्टर व्यापक रूप से विभिन्न परीक्षण और माप परिदृश्यों में इस्तेमाल किया जाता हैइन कनेक्टर्स को टिकाऊ स्टेनलेस स्टील से बनाया गया है, जो बार-बार उपयोग का सामना कर सकते हैं।वे एक हवा dielectric और एक कम हानि प्लास्टिक केंद्र कंडक्टर समर्थन की सुविधा.
विनिर्देशः
नोटः मॉडल के विशिष्ट डेटा उत्पाद विनिर्देश पत्र में दिए गए डेटा पर आधारित हैं।
| प्रतिबाधा | 50Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
| वोल्टेज स्थिर तरंग अनुपात वीएसडब्ल्यूआर |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास | पीतल, सोना चढ़ाना स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |

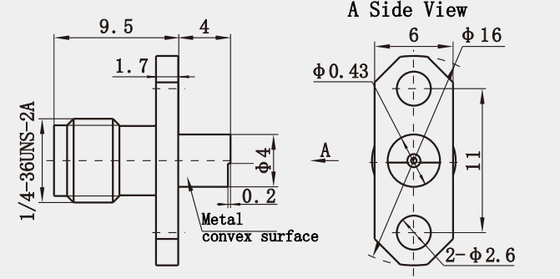

K2.92 महिला स्टेनलेस स्टील 2-छेद फ्लैंज माउंट पीसीबी आरएफ समाक्षीय कनेक्ट की रूपरेखाr(मिमी):
विशेषताएं:
आवेदनः
1वैज्ञानिक अनुसंधान: कण त्वरक: कण त्वरक जैसे बड़े पैमाने पर वैज्ञानिक उपकरणों में उपयोग किया जाता है।
2दूरबीन: खगोल भौतिकी अनुसंधान के लिए रेडियो दूरबीनों में प्रयुक्त होता है।
चिकित्सा इमेजिंगः
3एमआरआई मशीनें: चुंबकीय अनुनाद इमेजिंग उपकरणों के उच्च आवृत्ति घटकों में भूमिका निभाती हैं।
4औद्योगिक स्वचालन:
5सेंसर नेटवर्क: उच्च विश्वसनीयता वाले कनेक्शन की आवश्यकता वाले औद्योगिक सेंसर नेटवर्क के लिए महत्वपूर्ण।
6नियंत्रण प्रणालियाँ: विनिर्माण स्वचालन के लिए नियंत्रण प्रणालियों में प्रयुक्त होती हैं।
अन्य 2.92 मिमी पुरुष महिला आरएफ कनेक्टर
|
भाग संख्या
|
विवरण
|
|
K-KFD14
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD75G
|
स्टेनलेस स्टील 2.92mm प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD8
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-JFD9G |
स्टेनलेस स्टील 2.92mm प्रकार K पुरुष आरएफ समाक्षीय कनेक्टर
|
