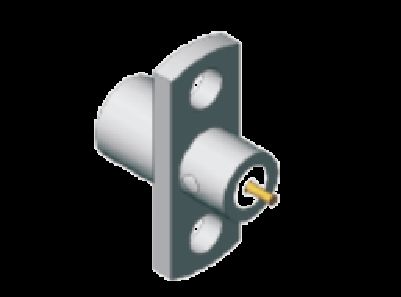

स्टेनलेस स्टील एसएमपी पुरुष आधा डिटेंट पैनल माउंट एसएमपी प्लग 2 होल फ्लैंज माउंट सीमित डिटेंट आवृत्ति 18GHz तक

उत्पाद विवरण:

एसएमपी आरएफ कनेक्टर एक पुश-ऑन सबमिनिएचर आरएफ कोएक्सियल कनेक्टर है जिसे 40Ghz तक के उच्च-आवृत्ति अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह अपने कॉम्पैक्ट आकार और विश्वसनीय प्रदर्शन के लिए जाना जाता है, जो इसे विभिन्न इलेक्ट्रॉनिक उपकरणों, प्रणालियों, संचार, स्टैकोम, रडार आदि में बोर्ड के बीच कनेक्शन के लिए आदर्श बनाता है। यह उच्च घनत्व वाले बोर्ड कनेक्शन को महसूस करने के लिए बड़े माउंटिंग स्पेस को बचा सकता है। पुरुष प्लग में तीन संरचनाएं होती हैं: फुल डिटेंट, लिमिटेड डिटेंट (जिसे सेमी डिटेंट, हाफ डिटेंट भी कहा जाता है) और स्मूथ बोर (कैचर मिट सहित)।

विभिन्न उपयोग अनुप्रयोगों के अनुसार, उपयोगकर्ता विभिन्न संरचनाओं के साथ पुरुष प्लग चुन सकता है। जब उपयोगकर्ता को आवृत्ति हस्तक्षेप की आवश्यकता नहीं होती है, तो वे फुल डिटेंट चुन सकते हैं। फुल डिटेंट में अधिकतम कनेक्शन प्रतिधारण बल, सर्वोत्तम कंपन प्रतिरोध और प्रभाव प्रदर्शन होता है। इसका उपयोग आमतौर पर केबल कनेक्शन के लिए किया जाता है।

जब उपयोगकर्ता को कई बार इंसर्शन की आवश्यकता होती है, तो वे लिमिटेड डिटेंट (जिसे सेमी डिटेंट, हाफ डिटेंट भी कहा जाता है) का उपयोग कर सकते हैं। टीहे प्रतिधारण बल मध्यम आधार है स्मूथ बोर संरचना पर। इसका व्यापक रूप से पीसीबी असेंबली और ब्लाइंड मेटिंग कनेक्शन के लिए उपयोग किया जाता है।

जब उपयोगकर्ता को अधिक की आवश्यकता होती है या कई एसएमपी आरएफ कनेक्टर को असेंबल करना पड़ता है, तो वे स्मूथ बोर संरचना चुन सकते हैं। स्मूथ बोर में समान जुड़ाव बल और वियोग बल होते हैं और यह अक्षीय और रेडियल मिसलिग्न्मेंट की अनुमति देता है। इसका उपयोग अक्सर ब्लाइंड मेटिंग कनेक्शन में किया जाता है।

स्टेनलेस स्टील एसएमपी आरएफ कनेक्टर पुरुष लिमिटेड डिटेंट कनेक्टर का आउटलाइन आयाम (इकाई: मिमी): SMP-JFD127G

अन्य स्टेनलेस स्टील एसएमपी आरएफ कनेक्टर पुरुष प्लग 2 होल पैनल माउंट कनेक्टर समान मॉडल: SMP-JFD129G सीरीज

अन्य स्टेनलेस स्टील एसएमपी पुरुष प्लग 2 होल पैनल माउंट कनेक्टर समान मॉडल: SMP-JFD19G सीरीज, इस सीरीज में हमारे पास स्मूथ बोर के साथ इंटरफ़ेस भी है।

अधिक उत्पाद, कृपया कैटलॉग sales3@xa-elite.com.cn के लिए फ्लैंज माउंट एसएमपी कनेक्टर के लिए स्वतंत्र रूप से हमसे संपर्क करें

अनुप्रयोग:

Xi'an Elite Electronic आरएफ कनेक्टर और एडाप्टर, माइक्रोवेव/वेवगाइड घटकों और केबल असेंबली का एक अग्रणी निर्माता है, जो एयरोस्पेस, विमानन, नेविगेशन, उपग्रह, रडार,संचार 23 से अधिक वर्षों के लिए क्षेत्र।

अनुकूलन:

एसएमपी आरएफ कनेक्टर के लिए उत्पाद अनुकूलन सेवाएं उपलब्ध हैं:

ब्रांड नाम: ELT

MOQ: 200 पीसी

मूल्य: मात्रा पर निर्भर करता है

कृपया हमें ड्राइंग या विवरण भेजें और हम अपने इंजीनियर को मूल्यांकन की व्यवस्था करने देंगे या हम आपको वैकल्पिक मॉडल की सिफारिश करेंगे या अपना समाधान प्रदान करेंगे।

हम कनेक्टर जैसे अनुकूलन भी प्रदान कर सकते हैंSMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, माइक्रो डी कनेक्टर, आरएफ लोड, एंटीना, फिल्टर, पावर डिवाइडर, कपलर।

पैकिंग और शिपिंग:

एसएमपी आरएफ कनेक्टर के लिए पैकेजिंग:

1 पीस/ छोटा प्लास्टिक बैग

10 पीस/ बड़ा प्लास्टिक बैग

100 पीस/ कार्टन बॉक्स

एसएमपी आरएफ कनेक्टर को शिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया गया है। आसान पहचान के लिए उत्पाद नाम और विनिर्देशों के साथ बॉक्स पर लेबल लगा हुआ है।

शिपिंग के लिए, एसएमपी आरएफ पुरुष कनेक्टर को कैरोन में रखा गया है। हम शिपिंग के बाद ट्रैकिंग नंबर की आपूर्ति करेंगे।
