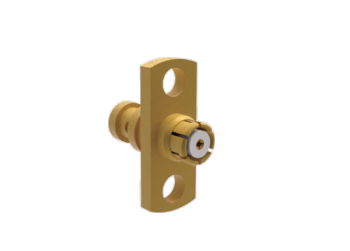

केबल CXN3657 के लिए SMP 2 होल फ्लैंज माउंट पैनल माउंट 50ohm मेटिंग
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| प्रोडक्ट का नाम: | एसएमपी आरएफ कनेक्टर्स | लिंग: | महिला |
|---|---|---|---|
| नमूना: | एसएमपी-केएफ657-15 | आवृति सीमा: | 0.3MHz-18GHz |
| आवास: | तांबा मिश्र धातु, सोना चढ़ाना | पैकेजिंग विवरण: | तांबे की मिश्र धातु, सोने की परत |
| विसंवाहक: | पीटीएफई | इन्सुलेशन प्रतिरोध: | >5000MΩ |
| डीडब्ल्यूवी: | 500V | मॉडल नंबर: | 50 ओम |
| तापमान: | -55℃～+125℃ | केबल प्रकार: | सीएक्सएन3657, ईक्यूवी। केबल |
| स्टॉक में: | >200पीसी | मुक़ाबला: | 50 ओम |
| पैकेजिंग विवरण: | तांबा मिश्र धातु, सोने की चढ़ाना | ||
| प्रमुखता देना: | एसएमपी फ्लैंज माउंट आरएफ कनेक्टर,2 होल पैनल माउंट एसएमपी कनेक्टर,केबल के लिए 50 ओम एसएमपी कनेक्टर |
||
उत्पाद का वर्णन:
उच्च-प्रदर्शन वाले एसएमपी आरएफ कनेक्टर (डीसी ¥40 गीगाहर्ट्ज)
एसएमपी आरएफ कनेक्टर अति-छोटे, पुश-ऑन समाक्षीय कनेक्टर हैं जो 40 गीगाहर्ट्ज तक उच्च आवृत्ति संकेत संचरण के लिए डिज़ाइन किए गए हैं।उनके कॉम्पैक्ट पदचिह्न उच्च घनत्व बोर्ड-टू-बोर्ड इंटरकनेक्शन की सुविधा प्रदान करते हैं, उन्हें उन्नत संचार, रडार प्रणाली और सटीक इलेक्ट्रॉनिक उपकरणों के लिए आदर्श समाधान बनाते हैं।पुरुष प्लग तीन इंटरफ़ेस विन्यास में उपलब्ध हैं: अधिकतम प्रतिधारण बल के लिए पूर्ण डिटेंट, विस्तारित संभोग चक्रों के लिए सीमित डिटेंट, और विश्वसनीय अंधा संभोग अनुप्रयोगों के लिए चिकनी बोर।ये बहुमुखी कनेक्टर पीसीबी और केबल असेंबली अनुप्रयोगों दोनों के लिए असाधारण प्रदर्शन प्रदान करते हैं.
|
विद्युत विशेषताएं
|
||
|
प्रतिबाधा
|
50Ω
|
|
|
आवृत्ति सीमा
|
डीसी~40GHz
|
|
|
नामित वोल्टेज
|
170VRMS
|
|
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
500VRMS
|
|
|
इन्सुलेशन प्रतिरोध
|
≥5000MΩ
|
|
|
|
बाहरी कंडक्टर
|
सामान्य≤2.5mΩ
|
|
केंद्र कंडक्टर
|
सामान्य≤6mΩ
|
|
|
वीएसडब्ल्यूआर
|
≤1.3
|
|
| वीएसडब्ल्यूआर | डीसी~18GHz | 18 गीगाहर्ट्ज से 26.5 गीगाहर्ट्ज | 26.5~40GHz | |
| सीधा | ≤1.25 | ≤1.3 | ≤1.4 | |
| सही कोण | ≤1.3 | |||
| एडाप्टर | ≤1.25 | ≤1.3 | ≤1.4 | |
| अन्य | ≤1.3 |
हम सीधे हैं, फ्लैंगएसएमपी आरएफ कनेक्टर, एसएमपी मॉडल:SMP-KF657-15
केबल का मॉडल:CXN 3657
केबल ओडीः1.46 मिमी
केबल का रंगःग्रे
हम भी सही कोण एसएमपी कनेक्टर्स के साथ युग्मन केबल CXN3657
परिदृश्य आयामएसएमपी आरएफ कनेक्टरJएकक संभोग केबल CXN3657, मॉडलःSMP-KW657-11
अधिक उत्पाद और विस्तृत विनिर्देश, कृपया हमसे स्वतंत्र रूप से संपर्क करें।
अनुप्रयोग:
सियान एलीट इलेक्ट्रॉनिक आरएफ कनेक्टर और एडाप्टर, माइक्रोवेव/वेवगाइड घटकों और केबल असेंबली का एक अग्रणी निर्माता है, जो एयरोस्पेस, विमानन, नेविगेशन, उपग्रह, रडार,संचार23 वर्ष से अधिक समय से खेतों में.
अनुकूलन:
के लिए उत्पाद अनुकूलन सेवाएंएसएमपी आरएफ कनेक्टरउपलब्ध हैंः
ब्रांड नाम: ELT
MOQ: 200 पीसी
मूल्यः मात्रा के आधार पर
कृपया हमें ड्राइंग या विवरण भेजें और हम अपने इंजीनियर को मूल्यांकन की व्यवस्था करने देंगे या हम आपको वैकल्पिक मॉडल की सिफारिश करेंगे या हमारे समाधान की आपूर्ति करेंगे।
हम भी कनेक्टर्स के लिए अनुकूलन की आपूर्ति कर सकते हैं जैसे किएसएमए, एसएसएमए, एसएमपी, एसएसएमपी ((एसएमपीएम), सीएसएमपी ((एसएमपीएस), एएसएमपी, एन, टीएनसी, टीएनसीए, बीएमए, एसबीएमए, 2.92 मिमी, 2.4 मिमी, 1.85 मिमी, माइक्रो डी कनेक्टर,आरएफ भार,एंटीना, फिल्टर, पावर डिवाइडर, युग्मक।
पैकिंग और शिपिंग:
के लिए पैकेजिंगएसएमपी आरएफ कनेक्टर:
1 टुकड़ा/ छोटा प्लास्टिक बैग
10 टुकड़े/ बड़ा प्लास्टिक बैग
100 टुकड़े/कार्टन बॉक्स
दएसएमपी आरएफ कनेक्टरशिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे से कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया जाता है। बॉक्स को आसानी से पहचान के लिए उत्पाद के नाम और विनिर्देशों के साथ लेबल किया गया है।
नौवहन के लिए,एसएमपी आरएफ कनेक्टरबॉक्स में रखा जाता है. हम शिपिंग के बाद ट्रैकिंग नंबर प्रदान करेंगे.
