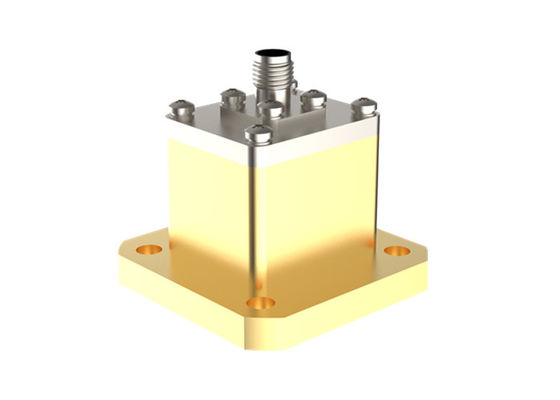

9.84-15GHz WR75 से SMA महिला अंत प्रक्षेपण वेवगाइड से कोएक्स एडाप्टर ब्रास SMA/BJ120-KFE

9.84GHz~15GHz WR75 से SMA महिला अंत लॉन्च वेवगाइड से कॉक्स एडाप्टर

की आवृत्तिवेव गाइड कोएक्स एडाप्टरद्वारा संसाधितएलीट इलेक्ट्रॉनिक(ईएलटी) कवर5.4 GHz-110 GHzउच्च विश्वसनीयता, छोटे आकार और उत्कृष्ट प्रदर्शन के साथ, इसका व्यापक रूप से माइक्रोवेव माप और मिलीमीटर तरंग उपकरण में उपयोग किया जाता है।मानक आयताकार और डबल-रिज वेवगाइड, और गैर मानक तरंग गाइड उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।एन, टीएनसी, एसएमए, एसएमपी, एसएसएमपी, 3.5, K (2.92), 2.4, 1.85, 1.0 और माइक्रोस्ट्रिप. वेवगाइड को कोएक्स एडाप्टर दो प्रकारों में विभाजित हैंः अंत लॉन्च और इंटरफ़ेस अभिविन्यास से सही कोण लॉन्च। उनमें से आरए लॉन्च प्रकार का उपयोग भी किया जा सकता हैएक उच्च शक्ति संरचना.



लाभः

-हमारे वेवगाइड एडाप्टर उच्च विश्वसनीयता, लघु आकार और उत्कृष्ट प्रदर्शन आदि के हैं, जो उन्हें माइक्रोवेव माप और मिलीमीटर तरंग उपकरणों आदि में व्यापक रूप से अपनाया जाता है।

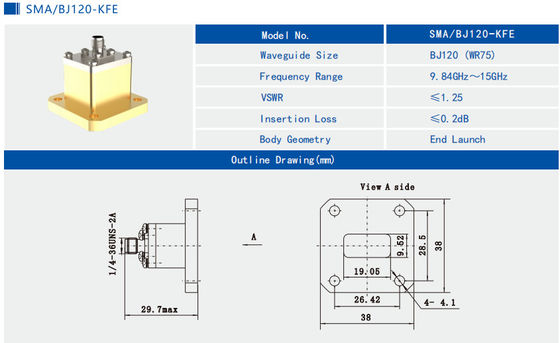

रूपरेखा चित्र और चित्रWR75 से SMA महिला वेवगाइड से कोएक्स एडाप्टरSMA/BJ120-KFE:



संबंधितएसएमए महिला वेवगाइड कोएक्स एडाप्टर के लिए एलीट इलेक्ट्रॉनिक के।

मॉडल संख्या	विवरण	नोट
SMA/BJ100-KFE2	WR90 से SMA महिला सही कोण एडाप्टर	8.2GHz~12.5GHz
SMA/BJ100-KF6	WR90 से SMA महिलासही कोणएडाप्टर	8.2GHz~12.5GHz
SMA/BJ120-KF6	WR75 से SMA महिला सही कोण एडाप्टर	9.84GHz~15GHz
SMA/BJ140-KFE	WR62 से SMA महिला अंत लॉन्च एडाप्टर	11.9GHz~18GHz
SMA/BJ140-KF15	WR62 से SMA महिला सही कोण एडाप्टर	11.9GHz~18GHz
SMA/BJ180-KFE5	WR51 से SMA महिला अंत लॉन्च एडाप्टर	14.5GHz~22GHz
SMA/BJ180-KF2	WR51 से SMA महिला सही कोण एडाप्टर	14.5GHz~22GHz







तरंग-निर्देशन मानकों के क्रॉस-रेफरेंस
