वेवगेड से कोएक्सियल एडाप्टर के लिए वेवगेड पोर्ट के रूप में WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180 6.5GHz से 145GHz तक

Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz
Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz

बड़ी छवि :  वेवगेड से कोएक्सियल एडाप्टर के लिए वेवगेड पोर्ट के रूप में WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180 6.5GHz से 145GHz तक सबसे अच्छी कीमत

उत्पाद विवरण:
उत्पत्ति के प्लेस: शीआन शानक्सी
ब्रांड नाम: ELT
प्रमाणन: ISO9001, ISO14001

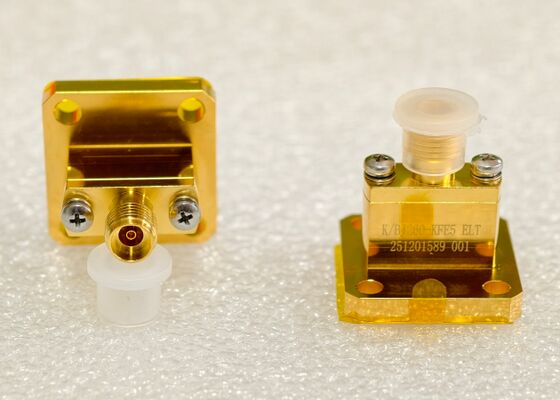

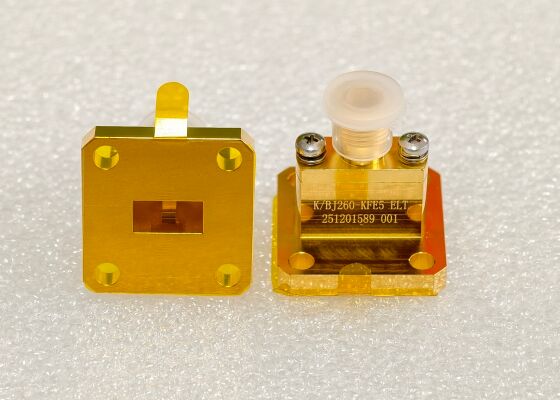

मॉडल संख्या: के/बीजे260-केएफई5
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: स्टॉक नहीं होने पर 10 पीसी
मूल्य: Depend on the quantity
पैकेजिंग विवरण: कार्टन का डिब्बा
प्रसव के समय: भुगतान के बाद 8-12 सप्ताह के भीतर
भुगतान शर्तें: एल/सी,टी/टी
आपूर्ति की क्षमता: अपनी आवश्यकताओं पर निर्भर करें
संपर्क करें
विस्तृत उत्पाद विवरण
प्रोडक्ट का नाम: समाक्षीय एडाप्टर के लिए वेवगाइड वेवगाइड आकार: बीजे260 (डब्लूआर34)
आवृति सीमा: 21.7GHz ~ 33GHz वीएसडब्ल्यूआर: ≤1.3
निविष्ट वस्तु का नुकसान: ≤0.35db वेवगाइड शैली: अंत प्रक्षेपण, समकोण
आवृत्ति: 6.5GHz से 145GHz वेवगाइड पोर्ट: WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD18
प्रमुखता देना:

समाक्षीय एडाप्टर के लिए WR90 तरंगमार्ग

,

WR15 वेवगाइड पोर्ट एडाप्टर

,

WRD750 तरंगनिर्देशन समाक्षीय कनवर्टर

  • उत्पाद परिचय
एलीट इलेक्ट्रॉनिक्स 6.5GHz से 145GHz की आवृत्ति सीमा के साथ वेवगाइड से कोएक्सियल एडॉप्टर डिजाइन और निर्माण करता है। उच्च विश्वसनीयता, कॉम्पैक्ट आकार और उत्कृष्ट प्रदर्शन का दावा करते हुए, ये एडॉप्टर माइक्रोवेव मापन प्रणालियों और मिलीमीटर-वेव उपकरणों में व्यापक रूप से उपयोग किए जाते हैं, आमतौर पर रडार सिस्टम डिजाइन में उनकी उच्च-शक्ति हैंडलिंग क्षमताओं के लिए, एंटीना फीड नेटवर्क में कम हानि और चरण परिशुद्धता के लिए, और परीक्षण प्रयोगशालाओं में उपयोग किए जाते हैं।

वेवगाइड पोर्ट मानक आयताकार और डबल-रिज़्ड कॉन्फ़िगरेशन में उपलब्ध हैं, साथ ही विशिष्ट उपयोगकर्ता आवश्यकताओं को पूरा करने के लिए कस्टम गैर-मानक वेवगाइड पोर्ट भी पेश किए जाते हैं। कोएक्सियल एंड में N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm, 0.8mm और माइक्रोस्ट्रिप प्रकारों सहित कनेक्शन इंटरफेस की एक विस्तृत श्रृंखला शामिल है। संरचनात्मक रूप से, वेवगाइड-टू-कोएक्सियल एडॉप्टर को दो प्रकारों में वर्गीकृत किया गया है: एंड-लॉन्च और राइट-एंगल। विशेष रूप से, राइट-एंगल मॉडल को उच्च-शक्ति अनुप्रयोगों के लिए भी कॉन्फ़िगर किया जा सकता है।

वेवगाइड रेक्टेंगुलर शॉर्ट को WR के रूप में और साथ में संख्या वेवगाइड की आंतरिक चौड़ाई को इंच के सौवें हिस्से में दर्शाती है। हमारे उत्पाद रेंज में WR-90, WR-75, WR-60, WR51, WR-42, WR-34, WR-28, WR-22, WR-19, WR-15, WR-12, WR-10, WR-8, WRD750, WRD650, WRD500, WRD180 जैसे मानक मॉडल के अनुसार आयताकार वेवगाइड शामिल हैं। हम ड्राइंग के अनुसार कस्टम भी कर सकते हैं।

  • आउटलाइन ड्राइंग

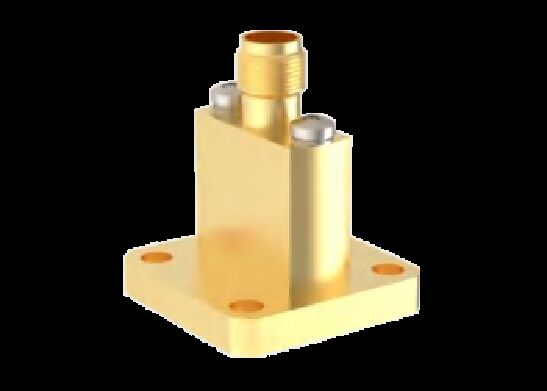

WR34 से K 2.92mm फीमेल एंड लॉन्च वेवगाइड से कोएक्सियल एडॉप्टर, 21.7~33GHz
वेवगेड से कोएक्सियल एडाप्टर के लिए वेवगेड पोर्ट के रूप में WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180 6.5GHz से 145GHz तक
WR34 से K 2.92mm फीमेल राइट एंगल वेवगाइड से कोएक्सियल एडॉप्टर, 21.7~33GHz

वेवगेड से कोएक्सियल एडाप्टर के लिए वेवगेड पोर्ट के रूप में WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180 6.5GHz से 145GHz तक
  • अन्य वेवगाइड से कोएक्सियल एडॉप्टर

हमारे पास वेवगाइड से SMA एडॉप्टर, वेवगाइड से N टाइप एडॉप्टर, वेवगाइड से 2.4mm एडॉप्टर, वेवगाइड से 1.85mm एडॉप्टर, वेवगाइड से 1.0mm एडॉप्टर, वेवगाइड से 0.8mm एडॉप्टर जैसे अन्य वेवगाइड से कोएक्सियल एडॉप्टर भी हैं। यदि आपको अन्य मॉडल की आवश्यकता है तो कृपया बेझिझक हमसे संपर्क करें।


वेवगाइड से कोएक्सियल एडॉप्टर कोएक्सियल इंटरफ़ेस

वेवगाइड

पोर्ट आकार

 आवृत्ति रेंज
वेवगाइड से SMA एडॉप्टर SMA

 BJ100 (WR90)

 8.2~12.5GHz
वेवगाइड से SMA एडॉप्टर SMA  BJ120 (WR75) 9.84~15GHz
वेवगाइड से SMA एडॉप्टर SMA BJ140 (WR62) 11.9~18GHz
वेवगाइड से SMA एडॉप्टर SMA BJ180 (WR51) 14.5~22GHz
वेवगाइड से K एडॉप्टर 2.92mm BJ220 (WR42) 17.6~26.7GHz
वेवगाइड से K एडॉप्टर 2.92mm BJ260 (WR34) 21.7~33GHz
वेवगाइड से K एडॉप्टर 2.92mm BJ320(WR28) 26.4~40GHz
वेवगाइड से 2.4mm एडॉप्टर 2.4mm BJ400(WR22) 32.9~50GHz
वेवगाइड से 1.85mm एडॉप्टर 1.85mm BJ500 (WR19) 39.2~59.6GHz
वेवगाइड से 1.85mm एडॉप्टर 1.85mm BJ620 (WR15) 50~67GHz, 49.8~70GHz
वेवगाइड से 1.0mm एडॉप्टर 1.0mm BJ740 (WR12) 60~90GHz
वेवगाइड से 1.0mm एडॉप्टर 1.0mm BJ900 (WR10) 74~110GHz
वेवगाइड से SMA एडॉप्टर SMA WRD650 6-18GHz
वेवगाइड से SMA एडॉप्टर SMA WRD750 7.5-18GHz
वेवगाइड से K एडॉप्टर 2.92mm WRD180 18~40GHz
वेवगाइड से N एडॉप्टर N टाइप WRD500 6~18GHz



  • वेवगाइड मानकों का क्रॉस-रेफरेंस - WR सीरीज और चीन BJ सीरीज

चीनी मानक अंतर्राष्ट्रीय मानक आवृत्ति रेंज (GHz)
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.3~40.0
BJ400 WR22 32.9~50.1
BJ500 WR19 39.2~59.6
BJ620 WR15 49.8~75.8
BJ740 WR12 60.5~91.9
BJ900 WR10 73.8~112
  • अनुप्रयोग

    1. एयरोस्पेस और रडार सिस्टम

    • रडार सिस्टम: वेवगाइड से कोएक्सियल एडॉप्टर का उपयोग एंटीना एंड पर वेवगाइड फीड नेटवर्क को बैकएंड पर कोएक्सियल ट्रांसमिट/रिसीव (T/R) मॉड्यूल से जोड़ने के लिए किया जाता है। उन्हें सिग्नल चरण स्थिरता की गारंटी देनी चाहिए, खासकर उच्च-आवृत्ति बैंड (जैसे एक्स-बैंड और कु-बैंड) में;
    • इलेक्ट्रॉनिक जैमिंग सिस्टम: सिग्नल ट्रांसमिट और रिसीव चेन में उपयोग किया जाता है, जिसके लिए सिग्नल शुद्धता सुनिश्चित करने के लिए अत्यंत कम वोल्टेज स्टैंडिंग वेव रेशियो (VSWR) की आवश्यकता होती है;
    • टेलीमेट्री सिस्टम: उच्च-कंपन और उच्च-प्रभाव वाली उड़ान वातावरण में, राइट-एंगल या रग्डाइज्ड ट्रांज़िशन विश्वसनीय विद्युत कनेक्शन प्रदान करते हैं।

    2. सैटेलाइट कम्युनिकेशन (सैटकॉम)

    • ग्राउंड स्टेशन Tx/Rx: वेवगाइड से कोएक्सियल एडॉप्टर पैराबोलिक एंटेना के वेवगाइड आउटपुट को लो नॉइज़ एम्पलीफायर (LNA) या पावर एम्पलीफायर (PA) के कोएक्सियल इनपुट से जोड़ता है।
    • सैटेलाइट पेलोड टेस्टिंग: सैटेलाइट पेलोड के ग्राउंड वेरिफिकेशन के दौरान, उच्च-प्रदर्शन ट्रांज़िशन का उपयोग अंतरिक्ष वातावरण में सिग्नल ट्रांसमिशन का अनुकरण करने के लिए किया जाता है, जिससे परीक्षण सटीकता सुनिश्चित होती है। इंटर-सैटेलाइट लिंक: उपग्रहों के भीतर, जगह बचाने और वजन कम करने के लिए कॉम्पैक्ट वेवगाइड-टू-कोएक्सियल संरचनाओं का अक्सर उपयोग किया जाता है।

    3. टेस्ट और मापन

    • एंटीना टेस्टिंग: वेवगाइड एंटेना को वेक्टर नेटवर्क एनालाइज़र (VNA) से जोड़ता है। विशेष रूप से मिलीमीटर-वेव बैंड (26.5GHz-110GHz) में, उच्च-परिशुद्धता ट्रांज़िशन (जैसे 2.4mm या 2.92mm कनेक्टर) की आवश्यकता होती है। एनकोइक चैंबर टेस्टिंग: ईएमसी चैंबर के भीतर वेवगाइड ट्रांसमिशन लाइनों से कोएक्सियल टेस्ट उपकरण तक सिग्नल रूट करने के लिए ट्रांज़िशन का उपयोग किया जाता है। स्वचालित टेस्ट उपकरण (ATE): लेआउट को अनुकूलित करने के लिए स्पेस-कंस्ट्रेंड टेस्ट फिक्स्चर में अक्सर राइट-एंगल एडॉप्टर का उपयोग किया जाता है।

    4. वायरलेस कम्युनिकेशन (5G/6G और माइक्रोवेव रिले)

    • 5G/6G मिलीमीटर-वेव R&D: मिलीमीटर-वेव चिप्स/मॉड्यूल को टेस्ट उपकरण से जोड़ने के लिए बेस स्टेशन प्रोटोटाइपिंग और टेस्टिंग में उपयोग किया जाता है। पॉइंट-टू-पॉइंट माइक्रोवेव कम्युनिकेशन: लॉन्ग-हॉल माइक्रोवेव ट्रांसमिशन लिंक में सिग्नल कपलिंग और मॉनिटरिंग के लिए उपयोग किया जाता है।

    5. औद्योगिक, चिकित्सा और वैज्ञानिक अनुसंधान

    • औद्योगिक माइक्रोवेव: माइक्रोवेव हीटिंग और सुखाने वाले उपकरणों में पावर मॉनिटरिंग।
    • मेडिकल माइक्रोवेव: माइक्रोवेव फिजियोथेरेपी और ट्यूमर हाइपरथर्मिया उपकरणों में सिग्नल ट्रांसमिशन।
    • बड़े पैमाने पर वैज्ञानिक सुविधाएं: उच्च-शक्ति, कम-शोर सिग्नल ट्रांसमिशन के लिए कण त्वरक और रेडियो टेलीस्कोप (जैसे, FAST) में उपयोग किया जाता है।

वेवगेड से कोएक्सियल एडाप्टर के लिए वेवगेड पोर्ट के रूप में WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180 6.5GHz से 145GHz तक

  • पैकिंग और शिपिंग

हमारे वेवगाइड से कोएक्सियल एडॉप्टर को पारगमन के दौरान अधिकतम सुरक्षा सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाता है। प्रत्येक कनेक्टर को व्यक्तिगत रूप से एंटी-स्टैटिक सामग्री में लपेटा जाता है और झटके या कंपन से किसी भी क्षति को रोकने के लिए एक मजबूत, गद्देदार बॉक्स में रखा जाता है।


पैकेजिंग को उत्पाद जानकारी के साथ स्पष्ट रूप से लेबल किया गया है, जिसमें पार्ट नंबर और विनिर्देश शामिल हैं, ताकि आसान पहचान और इन्वेंट्री प्रबंधन की सुविधा हो सके।

वेवगेड से कोएक्सियल एडाप्टर के लिए वेवगेड पोर्ट के रूप में WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180 6.5GHz से 145GHz तक


  • RFQ:


Q1: क्या आप ट्रेडिंग कंपनी हैं या निर्माता?
A: हम RF/माइक्रोवेव इंटरकनेक्ट कंपोनेंट्स पर 23+ वर्षों के अनुभव के साथ निर्माता हैं।


Q2: आप वर्तमान में कौन से उत्पाद प्रदान कर सकते हैं?
A: RF कनेक्टर, एडॉप्टर, केबल असेंबली, वेवगाइड से कोएक्सियल एडॉप्टर, वेवगाइड उत्पाद, ग्लास-टू-मेटल हर्मेटिक कनेक्टर, माइक्रो डी-सब, माइक्रोवेव रोटरी जॉइंट और अन्य माइक्रोवेव कंपोनेंट्स।


Q3: क्या मुफ्त नमूना उपलब्ध है?
A: हाँ, यदि स्टॉक है, तो माल भाड़ा एकत्र करके मुफ्त नमूना उपलब्ध है।


Q4: क्या आपकी कंपनी अनुकूलन स्वीकार कर सकती है?
A: ODM का स्वागत है। ODM में 23+ वर्षों के अनुभव के साथ, एलीट इलेक्ट्रॉनिक्स आपके इंटरकनेक्ट उत्पादों के डिजाइन, उत्पाद विकास, अनुसंधान और विकास और एकीकरण में सहायता कर सकता है।


Q5: भुगतान की शर्तें क्या हैं?
A: हम L/C, T/T, वेस्टर्न यूनियन, ट्रेड एश्योरेंस (क्रेडिट कार्ड और T/T), आदि स्वीकार कर सकते हैं।


Q6: लीड टाइम क्या है?
A: नमूना आदेशों के लिए 5-7 कार्य दिवस, बड़े पैमाने पर उत्पादन आदेशों के लिए 4-12 सप्ताह (विभिन्न मात्राओं, ODM, आदि के आधार पर)।


Q7: आप मुझे माल कैसे वितरित करेंगे?
A: आम तौर पर, हम DHL, UPS, FedEx, TNT जैसे अंतरराष्ट्रीय एक्सप्रेस के साथ सहयोग करते हैं ताकि हमारे ग्राहक अपने माल को तेजी से लेकिन सबसे कम माल भाड़े के साथ प्राप्त कर सकें। इस बीच, हवा और समुद्र के द्वारा शिपिंग भी उपलब्ध है।


Q8: मेरे माल के आने से पहले मुझे कितने समय तक इंतजार करना होगा?
A: हवाई परिवहन के लिए 5-8 कार्य दिवस, अंतरराष्ट्रीय एक्सप्रेस के लिए 3-8 कार्य दिवस।


Q9: आपके वेवगाइड से कोएक्सियल एडॉप्टर की गुणवत्ता कैसी है?
A: कई राष्ट्रीय उच्च-तकनीकी परियोजनाओं के उच्च-गुणवत्ता वाले आपूर्तिकर्ताओं के रूप में, उत्कृष्ट उत्पाद प्रदान करना हमारे विकास का तरीका है। हमारे पास एक मजबूत गुणवत्ता नियंत्रण टीम और विभिन्न गुणवत्ता ग्रेड मानकों के अनुसार हमारी गुणवत्ता की गारंटी के लिए बहुत सख्त प्रक्रिया है।
