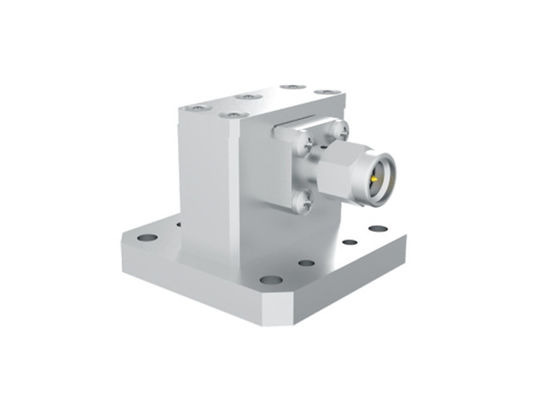

7.5GHz~18GHz WRD650 से SMA पुरुष राइट एंगल वेवगाइड टू कॉक्स एडाप्टर SMA/WRD750-JF
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| उत्पाद का नाम: | WRD750 वेवगाइड टू कोएक्सियल एडेप्टर | सामग्री: | पीतल |
|---|---|---|---|
| चढ़ाना: | निक्ल से पोलिश किया हुआ | आवृति सीमा: | 7.5GHz-18GHz |
| कनेक्टर: | एसएमए पुरुष | वीएसडब्ल्यूआर: | 1.3 |
| वेवगाइड आकार: | WRD650 | शरीर शैली: | समकोण |
7.5GHz~18GHz WRD750 से SMA पुरुष राइट एंगल वेवगाइड टू कॉक्स एडाप्टर
की आवृत्तिवेव गाइड कोएक्स एडाप्टरद्वारा संसाधितएलीट इलेक्ट्रॉनिक(ईएलटी) कवर5.4 GHz-110 GHzउच्च विश्वसनीयता, छोटे आकार और उत्कृष्ट प्रदर्शन के साथ, इसका व्यापक रूप से माइक्रोवेव माप और मिलीमीटर तरंग उपकरण में उपयोग किया जाता है।मानक आयताकार और डबल-रिज वेवगाइड, और गैर मानक तरंग गाइड उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।एन, टीएनसी, एसएमए, एसएमपी, एसएसएमपी, 3.5, K (2.92), 2.4, 1.85, 1.0 और माइक्रोस्ट्रिप. वेवगाइड को कोएक्स एडाप्टर दो प्रकारों में विभाजित हैंः अंत लॉन्च और इंटरफ़ेस अभिविन्यास से सही कोण लॉन्च। उनमें से आरए लॉन्च प्रकार का उपयोग भी किया जा सकता हैएक उच्च शक्ति संरचना.
विनिर्देशSMA/WRD750-JF:
| उत्पाद का नाम | WRD750 से SMA पुरुष वेवगाइड से समाक्षीय एडाप्टर |
| मॉडल नं. | SMA/WRD750-JF |
| समाक्षीय प्रकार | SMA पुरुष |
| तरंगमार्ग का आकार | WRD750 |
| शरीर शैली | सीधा कोण |
| आवृत्ति सीमा6 | 7.5GHz-18GHz |
| SMA प्रतिबाधा | 50 ओम |
| वीएसडब्ल्यूआर | 1.3 |
लाभः
-हमारे वेवगाइड एडाप्टर उच्च विश्वसनीयता, लघु आकार और उत्कृष्ट प्रदर्शन आदि के हैं, जो उन्हें माइक्रोवेव माप और मिलीमीटर तरंग उपकरणों आदि में व्यापक रूप से अपनाया जाता है।

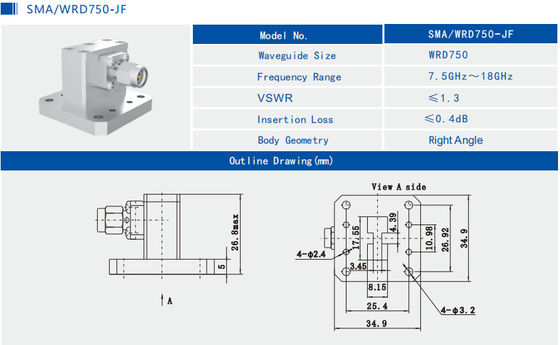

रूपरेखा चित्र और चित्रWRD750 से SMA पुरुष वेवगाइड से कोएक्स एडाप्टरSMA/WRD750-JF:
संबंधितडब्ल्यूआरडी वेवगाइड टू कोएक्स एडाप्टर एलीट इलेक्ट्रॉनिक के।
| मॉडल संख्या | विवरण | नोट |
| N/WRD500-KF1 | WRD500 से N प्रकार की महिला अंत प्रक्षेपण एडाप्टर | 6GHz~18GHz |
| K/WRD180-KF | WRD180 से K2.92mm महिला सही कोण एडाप्टर | 18 गीगाहर्ट्ज~40 गीगाहर्ट्ज |
| SMA/WRD650-JF | WRD650 से SMA पुरुष सही कोण एडाप्टर | 6GHz~18GHz |
| कस्टम प्रकार | अनुकूलित आकार स्वीकार्य हैं |
तरंग-निर्देशन मानकों के क्रॉस-रेफरेंस
| चीनी मानक | अंतर्राष्ट्रीय मानक | आवृत्ति रेंज (जीएचजेड) |
| BJ84 | WR112 | 6.57~9.99 |
| बीजे100 | WR90 | 8.20 ~ 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8 ~ 75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
नोटः
हमारे पास 1,000 से अधिक प्रकार केसमाक्षीय एडाप्टरों के लिए तरंग गाइडविकल्प के लिए, यदि आप जो एडाप्टर उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।ओडीएम आयाम का स्वागत है।
