K2.92 संचार के लिए माइक्रोस्ट्रिप के साथ महिला फ्लैंज स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर

                  K2.92 संचार के लिए माइक्रोस्ट्रिप के साथ महिला फ्लैंज स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर

के-प्रकार ((2.92mm,SMK) मिलीमीटर तरंग कनेक्टर, जिसे 2.92 मिमी कनेक्टर भी कहा जाता है। यह सबसे लोकप्रिय मीटर वेव कनेक्टरों में से एक है। व्यापक आवृत्ति रेंज 40GHz तक है। उन्हें SMA और 3.5 मिमी कनेक्टरों के साथ जोड़ा जा सकता है।

ये के-प्रकार (2.92mm,SMK) कनेक्टरवायु इंटरफ़ेस को अपनाते हैं, जो उन्हें आकार में छोटे, वजन में हल्के और कनेक्शन में बहुत विश्वसनीय आदि बनाता है।

2.92 मिमी महिला इंटरफेस के साथ उच्च परिशुद्धता 50Ohm समाक्षीय कनेक्टर आरएफ और माइक्रोवेव अनुप्रयोगों में सामान्य प्रयोजन के उपयोग के लिए डिज़ाइन किए गए हैं।इन उच्च प्रदर्शन कनेक्टर्स परीक्षण और माप परिदृश्यों की एक विस्तृत श्रृंखला में नियोजित कर रहे हैं, सेलुलर संचार से लेकर उपग्रह संचार तक, उपकरण और केबल इंटरकनेक्शन का उचित मिलान सुनिश्चित करता है।इन कनेक्टरों को बार-बार उपयोग का सामना करने के लिए बनाया गया हैइसमें कम हानि वाले प्लास्टिक के केंद्र कंडक्टर के समर्थन के साथ एक वायु विद्युतरोधक डिजाइन शामिल है।

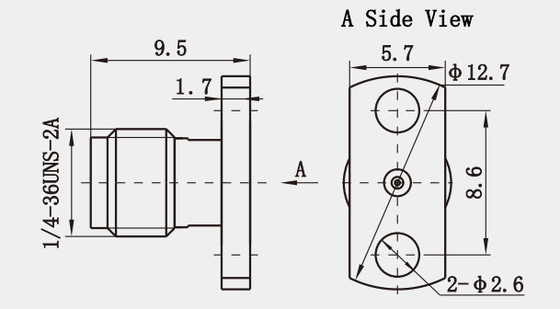

संचार के लिए माइक्रोस्ट्रिप के साथ K2.92 महिला फ्लैंज स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर का रूपरेखा चित्र(मिमी):

विनिर्देशK2.92 संचार के लिए माइक्रोस्ट्रिप के साथ महिला फ्लैंज स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर(मिमी):

नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।

विशेषताएं:

1. विद्युत प्रदर्शन:
   • विशेषता प्रतिबाधा: 50Ω, जो आरएफ समाक्षीय कनेक्टर्स के लिए एक सामान्य मानक प्रतिबाधा है, और प्रसारण प्रक्रिया में संकेतों की स्थिरता और मिलान सुनिश्चित कर सकता है।
   • संगतता:
     • परस्पर परिवर्तनशीलता: यह SMA और 3.5mm कनेक्टरों के साथ परस्पर जुड़ा जा सकता है, जो व्यावहारिक अनुप्रयोगों में इसकी लचीलापन और सुविधा को बढ़ाता है। उदाहरण के लिए,जब संबंधित कनेक्टर अस्थायी रूप से अनुपलब्ध हो, विभिन्न श्रृंखलाओं के कनेक्टरों को आपस में जोड़ने के लिए एडेप्टर जैसे सामानों का उपयोग किया जा सकता है।
   • अन्य विशेषताएं:
     • वायु माध्यम: हवा को ट्रांसमिशन माध्यम के रूप में अपनाने से वायु ट्रांसमिशन लाइनों के फायदे प्राप्त होते हैं, जिसके परिणामस्वरूप कम वीएसडब्ल्यूआर और कम सम्मिलन हानि होती है।
     • ऊंचा धातु ग्राउंडिंग रिंग: 360° धातु-धातु संपर्क को प्राप्त किया जा सकता है, जो कनेक्टर के ग्राउंडिंग प्रदर्शन और स्थिरता को बढ़ाता है।
     • तापमान अनुकूलन क्षमता: यह -55°C से +125°C तक के परिवेश के तापमान में सामान्य रूप से काम कर सकता है, विभिन्न कठोर कार्य वातावरणों के अनुकूल है।

आवेदनः

1. एंटीना प्रणाली:
   • उपग्रह रिसीवर एंटेना: उपग्रह प्राप्त करने वाले एंटीना को अंतरिक्ष से कमजोर संकेत प्राप्त करने की आवश्यकता है, कनेक्टर की आवश्यकताएं अधिक हैं। k2.92 मिमी कनेक्टर में अच्छा विद्युत प्रदर्शन और यांत्रिक स्थिरता है,यह सुनिश्चित कर सकता है कि उपग्रह प्राप्त करने वाला एंटेना और बैक-एंड उपकरण विश्वसनीय रूप से जुड़ें, सिग्नल ट्रांसमिशन हानि को कम करें, प्राप्त सिग्नल की गुणवत्ता में सुधार करें।
   • रडार एंटेना: रडार प्रणाली में एंटेना को उच्च आवृत्ति और उच्च शक्ति वाले संकेत प्रसारित करने की आवश्यकता होती है, और K2.92 मिमी कनेक्टर कनेक्टर के लिए रडार एंटेना की उच्च आवश्यकताओं को पूरा कर सकता है।यह रडार संकेतों के स्थिर संचरण सुनिश्चित करने के लिए रडार एंटीना और संकेत प्रसंस्करण उपकरण के बीच कनेक्शन के लिए इस्तेमाल किया जा सकता है, और जटिल वातावरण में अच्छा स्थायित्व और विरोधी हस्तक्षेप क्षमता है।
   • माइक्रोवेव एंटीना: माइक्रोवेव संचार और माइक्रोवेव रिमोट सेंसिंग के क्षेत्र में माइक्रोवेव एंटीना प्रमुख उपकरणों में से एक है।कनेक्टिंग एंटीना और आरएफ फ्रंट-एंड उपकरण, और इसकी उच्च आवृत्ति विशेषताएं और कम हानि प्रदर्शन माइक्रोवेव सिग्नल संचरण की मांग को पूरा कर सकते हैं और एंटीना प्रणाली के प्रदर्शन को सुनिश्चित कर सकते हैं।
