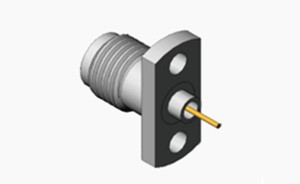

पीटीएफई इन्सुलेटर और पैसिवेटेड प्लेटिंग के साथ K2.92 सीरीज महिला 2-होल फ्लैंज स्टेनलेस स्टील आरएफ कोएक्सियल कनेक्टर

                              K2.92 श्रृंखला महिला 2-छेद फ्लैंज स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर

के-प्रकार ((2.92mm,SMK) मिलीमीटर तरंग कनेक्टर, जिसे 2.92 मिमी कनेक्टर भी कहा जाता है। यह सबसे लोकप्रिय मीटर वेव कनेक्टरों में से एक है। व्यापक आवृत्ति रेंज 40GHz तक है। उन्हें SMA और 3.5 मिमी कनेक्टरों के साथ जोड़ा जा सकता है।

ये के-प्रकार (2.92mm,SMK) कनेक्टरवायु इंटरफ़ेस को अपनाते हैं, जो उन्हें आकार में छोटे, वजन में हल्के और कनेक्शन में बहुत विश्वसनीय आदि बनाता है।

2.92 मिमी महिला इंटरफेस के साथ ये उच्च परिशुद्धता वाले 50 ओम समाक्षीय कनेक्टर आरएफ और माइक्रोवेव आवृत्तियों में बहुमुखी अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।वे कई परीक्षण और माप वातावरण में उत्कृष्ट हैं, सेलुलर से लेकर सैटेलाइट संचार तक फैला हुआ है, जो इष्टतम उपकरण और केबल कनेक्टिविटी सुनिश्चित करता है।इन कनेक्टर्स को दोहराए गए कनेक्शन को सहन करने के लिए बनाया गया हैइनमें वायु-डायलेक्ट्रिक डिजाइन शामिल है और कम हानि वाले प्लास्टिक केंद्र कंडक्टर समर्थन का उपयोग किया जाता है, जो उनके प्रदर्शन और स्थायित्व को बढ़ाता है।

विनिर्देशः

नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।

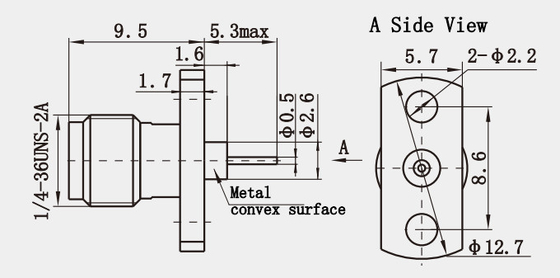

K2.92 श्रृंखला महिला 2-छेद फ्लैंज स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर की रूपरेखा ड्राइंग(मिमी):

विशेषताएं:

1. संगतता:
   • परस्पर परिवर्तनशीलता: यह SMA और 3.5mm कनेक्टरों के साथ परस्पर जुड़ा जा सकता है, जो व्यावहारिक अनुप्रयोगों में इसकी लचीलापन और सुविधा को बढ़ाता है। उदाहरण के लिए,जब संबंधित कनेक्टर अस्थायी रूप से अनुपलब्ध हो, विभिन्न श्रृंखलाओं के कनेक्टरों को आपस में जोड़ने के लिए एडेप्टर जैसे सामानों का उपयोग किया जा सकता है।
2. अन्य विशेषताएं:
   • वायु माध्यम: हवा को ट्रांसमिशन माध्यम के रूप में अपनाने से वायु ट्रांसमिशन लाइनों के फायदे प्राप्त होते हैं, जिसके परिणामस्वरूप कम वीएसडब्ल्यूआर और कम सम्मिलन हानि होती है।
   • ऊंचा धातु ग्राउंडिंग रिंग: 360° धातु-धातु संपर्क को प्राप्त किया जा सकता है, जो कनेक्टर के ग्राउंडिंग प्रदर्शन और स्थिरता को बढ़ाता है।
   • तापमान अनुकूलन क्षमता: यह -55°C से +125°C तक के परिवेश के तापमान में सामान्य रूप से काम कर सकता है, विभिन्न कठोर कार्य वातावरणों के अनुकूल है।

आवेदनः

1. परीक्षण और माप उपकरण:
   • नेटवर्क विश्लेषक: नेटवर्क विश्लेषक का उपयोग आरएफ घटकों और प्रणालियों के आयाम आवृत्ति विशेषताओं, चरण आवृत्ति विशेषताओं और महत्वपूर्ण उपकरणों के अन्य मापदंडों को मापने के लिए किया जाता है।92 मिमी कनेक्टर का उपयोग नेटवर्क विश्लेषक परीक्षण पोर्ट और परीक्षण के तहत उपकरण को जोड़ने के लिए किया जा सकता हैउच्च आवृत्ति सर्किट, फ़िल्टर का परीक्षण करते समय,एम्पलीफायर और अन्य आरएफ उपकरण, K2.92 मिमी कनेक्टर एक स्थिर कनेक्शन प्रदान कर सकता है ताकि यह सुनिश्चित हो सके कि परीक्षण संकेत हस्तक्षेप के बिना प्रेषित किया जाए।
   • स्पेक्ट्रम विश्लेषक: स्पेक्ट्रम विश्लेषकों का उपयोग संकेतों के आवृत्ति घटकों और शक्ति वितरण का विश्लेषण करने के लिए किया जाता है। आरएफ और माइक्रोवेव बैंड परीक्षण में, K292 मिमी कनेक्टर संकेत के साथ समस्याओं का विश्लेषण और निदान करने के लिए इंजीनियरों की मदद करने के लिए स्पेक्ट्रम विश्लेषक में परीक्षण किया जा रहा संकेत पेश कर सकते हैंउदाहरण के लिए, वायरलेस संचार उपकरणों के डिबगिंग और रखरखाव के दौरान, एक स्पेक्ट्रम विश्लेषक और एक K2 का संयोजन।92 मिमी कनेक्टर का उपयोग यह पता लगाने के लिए किया जा सकता है कि उपकरण द्वारा उत्सर्जित संकेतों का स्पेक्ट्रम मानक के अनुरूप है या नहीं, और क्या कोई समस्याएं हैं जैसे कि हस्तक्षेप संकेत।
   • पावर मीटर: पावर मीटर का उपयोग आरएफ सिग्नल के पावर स्तर को मापने के लिए किया जाता है। पावर मीटर और मापे गए सिग्नल स्रोत को जोड़ने के लिए K2.92 मिमी कनेक्टर का उपयोग किया जा सकता है,और इसकी कम सम्मिलन हानि विशेषताएं माप परिणामों की सटीकता सुनिश्चित कर सकती हैंआरएफ पावर एम्पलीफायर, ट्रांसमीटर और अन्य उपकरणों के परीक्षण में, के2.92 मिमी कनेक्टर का उपयोग आउटपुट पावर को सटीक रूप से माप सकता है और उपकरण के प्रदर्शन का मूल्यांकन कर सकता है।

अन्य 2.92 मिमी पुरुष महिला आरएफ कनेक्टरः
