उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| इन्सुलेटर: | पीटीएफई | लिंग: | महिला |
|---|---|---|---|
| उत्पाद का नाम: | 2.92 मिमी, के प्रकार, एसएमके | प्रमुख विशेषताऐं: | 2 छेद निकला हुआ किनारा पैनल कनेक्टर्स |
| पद: | मिलीमीटर वेव कनेक्टर्स | चढ़ाना: | निष्क्रिय |
| आवेदन: | कंप्यूटर/लैन | सामग्री: | स्टेनलेस स्टील |
| प्रमुखता देना: | K2.92mm आरएफ समाक्षीय कनेक्टर,स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर,के प्रकार के माइक्रोस्ट्रिप आरएफ समाक्षीय कनेक्टर |
||

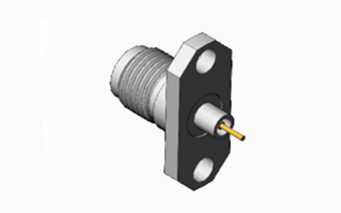

के-टाइप कनेक्टर, जिसे 2.92 प्रकार के कनेक्टर के रूप में भी जाना जाता है, एक व्यापक रूप से उपयोग की जाने वाली मिलीमीटर-लहर कनेक्टर श्रृंखला है। इसका आवृत्ति रेंज 40 गीगाहर्ट्ज तक है और इसे एसएमए और 3 के साथ आदान-प्रदान किया जा सकता है।5 सीरीज के उत्पादइसके कॉम्पैक्ट आकार, हल्के डिजाइन, उच्च ऑपरेटिंग आवृत्ति और विश्वसनीय कनेक्शन के साथ, यह विभिन्न अनुप्रयोगों में अत्यधिक मूल्यवान है।

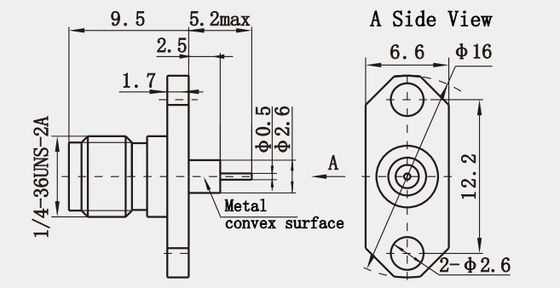

माइक्रोस्ट्रिप के साथ K प्रकार K2.92mm महिला स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर का रूपरेखा चित्र :)
विनिर्देशः
नोटः मॉडल के विशिष्ट डेटा उत्पाद विनिर्देश पत्र में दिए गए डेटा पर आधारित हैं।
| प्रतिबाधा | 50Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
| वोल्टेज स्थिर तरंग अनुपात वीएसडब्ल्यूआर |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास | पीतल, सोना चढ़ाना स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
अन्य 2.92 मिमी पुरुष महिला आरएफ कनेक्टर
|
भाग संख्या
|
विवरण
|
|
K-KFD3
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD42
|
स्टेनलेस स्टील 2.92mm प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD62G
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-JFD9G |
स्टेनलेस स्टील 2.92mm प्रकार K पुरुष आरएफ समाक्षीय कनेक्टर
|
1.
2.
3.
4.
विशेषताएं:
1यांत्रिक गुण
मजबूत स्थायित्वः स्टेनलेस स्टील से बने, कनेक्टर में उत्कृष्ट संक्षारण प्रतिरोध और यांत्रिक शक्ति है, और कठोर वातावरण में लंबे समय तक इस्तेमाल किया जा सकता है।
सुविधाजनक स्थापनाः आमतौर पर डबल-होल या चार-होल फ्लैंज माउंटिंग को अपनाता है, जिसे उपकरण पैनल पर तय करना और कनेक्ट करना आसान है।यह डिजाइन न केवल कनेक्शन की स्थिरता में सुधार करता है, लेकिन स्थापना प्रक्रिया को भी सरल बनाता है।
2विद्युत प्रदर्शन
कम वीएसडब्ल्यूआरः वीएसडब्ल्यूआर कनेक्टर प्रदर्शन के सबसे महत्वपूर्ण संकेतकों में से एक है। उच्च गुणवत्ता वाले 2.92 मिमीडब्ल्यू आरएफ समाक्षीय कनेक्टरों में आमतौर पर कम वीएसडब्ल्यूआर (जैसे 1.2 मैक्स) होता है,जिसका अर्थ है सिग्नल ट्रांसमिशन के दौरान कम ऊर्जा हानि और उच्च ट्रांसमिशन दक्षता.
उच्च इन्सुलेशन प्रतिरोधः इन्सुलेशन प्रतिरोध के मान आमतौर पर ≥ 5000Ω होते हैं, जो सिग्नल रिसाव और हस्तक्षेप को कम करने और सिग्नल संचरण गुणवत्ता में सुधार करने में मदद करता है।
3सामग्री की विशेषताएं
स्टेनलेस स्टील: उच्च गुणवत्ता वाली स्टेनलेस स्टील सामग्री का उपयोग न केवल कनेक्टर की यांत्रिक शक्ति और संक्षारण प्रतिरोध में सुधार करता है,लेकिन यह भी इसकी विश्वसनीयता और दीर्घकालिक उपयोग में स्थिरता सुनिश्चित करता है.
सोने से ढकी संपर्क सतहें: कनेक्टरों के कुछ उच्च अंत मॉडल सोने से ढकी संपर्क सतहों का उपयोग करते हैं, जो संपर्क प्रतिरोध को और कम करता है और संकेत संचरण की गुणवत्ता में सुधार करता है।
आवेदनः
1रडार प्रणाली: उच्च आवृत्तियों पर वस्तुओं का पता लगाने और ट्रैक करने के लिए नागरिक रडार प्रणालियों में प्रयुक्त होती है।
2प्रसारण: टेलीविजन और रेडियो प्रसारण उपकरणों में लंबी दूरी पर उच्च आवृत्ति संकेतों को प्रसारित करने के लिए उपयोग किया जाता है।
3एयरोस्पेस: संचार और नेविगेशन उद्देश्यों के लिए एवियोनिक्स प्रणालियों में एकीकृत।
4वैज्ञानिक अनुसंधान: प्रयोगशाला उपकरणों और परीक्षण उपकरणों में उपयोग किया जाता है जिनके लिए सटीक उच्च आवृत्ति माप की आवश्यकता होती है।
नोटः
हमारे पास 10,000 से अधिक प्रकार केआरएफ एडाप्टर,यदि आप जो कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमसे संपर्क करेंls.
