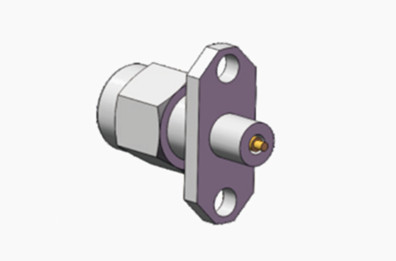

K2.92 माइक्रोस्ट्रिप संपर्क कनेक्टर के साथ पुरुष स्टेनलेस स्टील दो छेद फ्लैंज

                 2.92 मिमी अनुशंसित पुरुष माइक्रोवेव कनेक्टर आरएफ लेपित पीतल कनेक्टर


के-प्रकार ((2.92mm,SMK) मिलीमीटर तरंग कनेक्टर, जिसे 2.92 मिमी कनेक्टर भी कहा जाता है। यह सबसे लोकप्रिय मीटर वेव कनेक्टरों में से एक है। व्यापक आवृत्ति रेंज 40GHz तक है। उन्हें SMA और 3.5 मिमी कनेक्टरों के साथ जोड़ा जा सकता है।

ये के-प्रकार (2.92mm,SMK) कनेक्टरवायु इंटरफ़ेस को अपनाते हैं, जो उन्हें आकार में छोटे, वजन में हल्के और कनेक्शन में बहुत विश्वसनीय आदि बनाता है।

2.92 मिमी (महिला) इंटरफेस के साथ उच्च परिशुद्धता 50Ohm समाक्षीय कनेक्टर बहुमुखी आरएफ और माइक्रोवेव अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।ये उच्च स्तरीय कनेक्टर विभिन्न परीक्षण और माप वातावरण में व्यापक उपयोग पाते हैं, सेलुलर से लेकर उपग्रह संचार तक, उपकरण अनुकूलन और केबल इंटरकनेक्शन सुनिश्चित करता है।इन कनेक्टरों को अक्सर उपयोग करने के लिए सहन करने के लिए इंजीनियर हैंइसमें एक एयर डायलेक्ट्रिक और प्रदर्शन बढ़ाने के लिए कम हानि वाले प्लास्टिक केंद्र कंडक्टर का समर्थन शामिल है।

विनिर्देशः

नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।

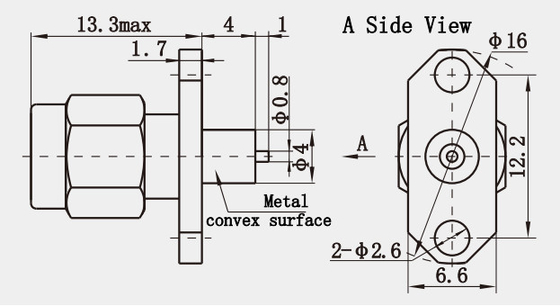

माइक्रोस्ट्रिप संपर्क कनेक्टर के साथ K2.92 पुरुष स्टेनलेस स्टील दो छेद फ्लैंज का रूपरेखा चित्र(मिमी):


विशेषताएं:

1बाहरी कंडक्टर व्यास: K2.92 श्रृंखला आरएफ समाक्षीय कनेक्टर में 2.92 मिमी का बाहरी कंडक्टर व्यास होता है, जो उन्हें कई अन्य प्रकार के कनेक्टरों की तुलना में आकार में अधिक कॉम्पैक्ट बनाता है।
कार्य आवृत्ति: ये कनेक्टर DC से 40 GHz तक की आवृत्ति सीमा पर कार्य करते हैं। यह उन्हें उच्च आवृत्ति अनुप्रयोगों के लिए आदर्श बनाता है।
विद्युत प्रदर्शनः

2. वोल्टेज स्टैंडिंग वेव रेशियो (वीएसडब्ल्यूआर): डीसी से 40 गीगाहर्ट्ज की आवृत्ति सीमा के भीतर, के2.92 श्रृंखला का अधिकतम वीएसडब्ल्यूआर 1 है।15, जो उत्कृष्ट विद्युत प्रदर्शन को दर्शाता है।
संपर्क प्रतिरोध: आंतरिक कंडक्टर का संपर्क प्रतिरोध 3.0 mΩ से कम है, और बाहरी कंडक्टर का 2.0 mΩ से कम है, जो स्थिर और विश्वसनीय संकेत संचरण सुनिश्चित करता है।

आवेदनः

1वायरलेस संचारः इन कनेक्टरों का व्यापक रूप से वायरलेस संचार प्रणालियों में उपयोग किया जाता है, जिसमें सेलुलर नेटवर्क, उपग्रह संचार और वाई-फाई उपकरण शामिल हैं।वे इन महत्वपूर्ण प्रणालियों में उच्च आवृत्ति संकेतों के लिए विश्वसनीय कनेक्शन प्रदान करते हैं.

2परीक्षण और माप उपकरण: ये कनेक्टर परीक्षण और माप उपकरणों जैसे कि नेटवर्क विश्लेषक, स्पेक्ट्रम विश्लेषक और सिग्नल जनरेटर में महत्वपूर्ण हैं।वे आरएफ सर्किट और प्रणालियों के सटीक माप और परीक्षण के लिए सटीक कनेक्टिविटी प्रदान करते हैं.

3प्रसारण और स्ट्रीमिंगः प्रसारण और स्ट्रीमिंग मीडिया सेटअप में, K2.92 कनेक्टर लाइव प्रसारण और सामग्री वितरण के लिए आवश्यक उच्च गुणवत्ता वाले ऑडियो और वीडियो सिग्नल प्रसारण का समर्थन करते हैं.
