| सामग्री: | पीतल / स्टेनलेस स्टील | लिंग: | नर |
|---|---|---|---|
| उत्पाद का नाम: | 2.92 मिमी, के प्रकार, एसएमके | कीवर्ड: | सीधे कनेक्टर |
| पद: | मिलीमीटर वेव कनेक्टर्स | चढ़ाना: | सोना मढ़वाया/निकल मढ़वाया |
| आवेदन: | आरएफ | इन्सुलेटर: | पीटीएफई |
| प्रमुखता देना: | 2.92 मिमी पुरुष आरएफ कनेक्टर,CXN3507/MF363A केबल आरएफ कनेक्टर,स्टेनलेस स्टील सीधी आरएफ कनेक्टर |
||

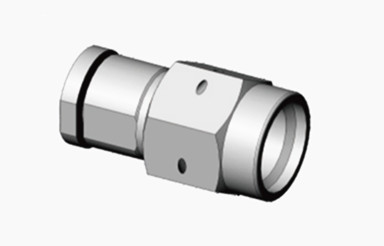

2.92 मिमी पुरुष स्टेनलेस स्टील सीधी आरएफ कनेक्टर्स के लिए CXN3507/MF363A केबल
के-प्रकार ((2.92mm,SMK) मिलीमीटर तरंग कनेक्टर, जिसे 2.92 मिमी कनेक्टर भी कहा जाता है। यह सबसे लोकप्रिय मीटर वेव कनेक्टरों में से एक है। व्यापक आवृत्ति रेंज 40GHz तक है। उन्हें SMA और 3.5 मिमी कनेक्टरों के साथ जोड़ा जा सकता है।
ये के-प्रकार (2.92 मिमी,एसएमके) कनेक्टरवायु इंटरफ़ेस को अपनाते हैं, जो उन्हें आकार में छोटे, वजन में हल्के और कनेक्शन में बहुत विश्वसनीय आदि बनाता है।
2.92 मिमी (महिला) इंटरफेस के साथ उच्च परिशुद्धता 50Ohm समाक्षीय कनेक्टर सामान्य प्रयोजन आरएफ और माइक्रोवेव अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।इन उच्च प्रदर्शन कनेक्टर्स का प्रयोग व्यापक रूप से परीक्षण और माप वातावरण में किया जाता है, सेलुलर से उपग्रह संचार तक फैला हुआ, उचित उपकरण और केबल इंटरकनेक्ट मैचिंग सुनिश्चित करता है।इन कनेक्टर्स को बार-बार उपयोग करने के लिए इंजीनियर किया गया हैइनमें एक वायु-डायलेक्ट्रिक और एक कम हानि वाले प्लास्टिक केंद्र कंडक्टर समर्थन शामिल हैं।
रूपरेखा चित्र (मिमी):
विनिर्देश50 ओम पीतल 2.92 मिमी टाइप K महिला आरएफ समाक्षीय कनेक्टर:
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| प्रतिबाधा | 50 Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
| वोल्टेज स्थिर तरंग अनुपात वीएसडब्ल्यूआर |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास | पीतल, सोना चढ़ाना स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
अन्य 2.92 मिमी पुरुष महिला आरएफ कनेक्टरः
|
भाग संख्या
|
विवरण
|
|
K-KFD14
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD75G
|
स्टेनलेस स्टील 2.92mm प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD8
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-JFD9G |
स्टेनलेस स्टील 2.92mm प्रकार K पुरुष आरएफ समाक्षीय कनेक्टर
|
1.
2.
3.
4.
विशेषताएं:
1. कम वीएसडब्ल्यूआर और सम्मिलन हानिः हवा डायलेक्ट्रिक ट्रांसमिशन लाइनों के लाभों को शामिल करके, 2.92 मिमी कनेक्टर कम वोल्टेज स्टैंडिंग वेव अनुपात (वीएसडब्ल्यूआर) और न्यूनतम सम्मिलन हानि प्रदर्शित करता है।इसका परिणाम संकेत संचरण के दौरान ऊर्जा हानि में कमी है, सिग्नल की अखंडता को संरक्षित करता है।
2कॉम्पैक्ट आकारः अन्य प्रकार के आरएफ कनेक्टरों की तुलना में, जैसे 3.5 मिमी/एसएमए कनेक्टर, 2.92 मिमी कनेक्टर छोटा और अधिक कॉम्पैक्ट है।इसका लघु आकार का डिजाइन इसे सीमित स्थान के अनुप्रयोगों में उपयोग के लिए आदर्श बनाता है, जैसे पोर्टेबल परीक्षण उपकरण और उच्च घनत्व वाले सर्किट बोर्ड।
3. अच्छी संगतता: 2.92 मिमी कनेक्टर का डिजाइन SMA और 3.5 मिमी कनेक्टर के साथ संगतता को ध्यान में रखता है। जबकि उनके बीच कुछ अंतर हैं,वे कुछ परिस्थितियों में आपस में जुड़े हो सकते हैं, इंजीनियरों को अधिक लचीलापन प्रदान करता है।
आवेदनः
1परीक्षण और माप उपकरणः नेटवर्क विश्लेषकों, स्पेक्ट्रम विश्लेषकों और संकेत जनरेटर जैसे उपकरणों के लिए, 2.92 मिमी कनेक्टर परीक्षण बंदरगाहों और परीक्षण के तहत उपकरणों के बीच कनेक्शन को सुविधाजनक बनाता हैइसकी सटीकता और स्थिरता माप परिणामों की सटीकता को बढ़ाती है।
2चिकित्सा उपकरण: कुछ उन्नत चिकित्सा उपकरणों में, जैसे चुंबकीय अनुनाद इमेजिंग (एमआरआई) और अल्ट्रासाउंड उपकरण, 2.92 मिमी कनेक्टर का उपयोग आरएफ कॉइल, सेंसर,और इलेक्ट्रॉनिक उपकरणइसका बेहतर प्रदर्शन इन चिकित्सा उपकरणों की स्थिरता और विश्वसनीयता की गारंटी देता है।
3वैज्ञानिक अनुसंधान: भौतिकी, रसायन और सामग्री विज्ञान अनुसंधान प्रयोगों में, 2.92 मिमी कनेक्टर प्रयोगात्मक उपकरण और कक्षों को जोड़ता है।इसकी उच्च सटीकता और विश्वसनीयता शोधकर्ताओं को प्रयोगों में सटीक डेटा प्राप्त करने में मदद करती है.
4उपभोक्ता इलेक्ट्रॉनिक्सः उपभोक्ता इलेक्ट्रॉनिक्स में सीधे आम नहीं होने के बावजूद, 2.92 मिमी कनेक्टर या इसी तरह के उच्च प्रदर्शन कनेक्टर उच्च गुणवत्ता वाले संकेत संचरण सुनिश्चित करने के लिए कुछ उच्च अंत ऑडियो उपकरण और पेशेवर फोटोग्राफी गियर में पाए जा सकते हैं.
