उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | 2.92 मिमी, के प्रकार, एसएमके | कीवर्ड: | समकोण कनेक्टर्स |
|---|---|---|---|
| पद: | मिलीमीटर वेव कनेक्टर्स | चढ़ाना: | सोना चढ़ाया हुआ |
| आवेदन: | आरएफ/सैटकॉम | इन्सुलेटर: | पीटीएफई |
| मुक़ाबला: | 50ओम | लिंग: | नर |
| प्रमुखता देना: | CXN3506 पीतल आरएफ कनेक्टर,MF108A केबल प्लग आरएफ कनेक्टर,दाएं कोण पुरुष आरएफ कनेक्टर |
||

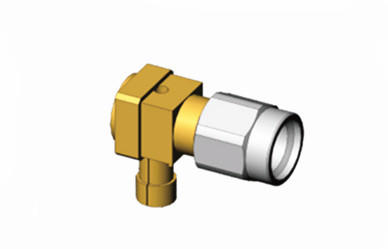

पीतल/एसएस राइट एंगल पुरुष आरएफ कनेक्टर CXN3506/MF108A केबल प्लग के लिए
के प्रकार, जिसे 2.92 प्रकार के कनेक्टर के रूप में भी जाना जाता है, 40 गीगाहर्ट्ज तक की आवृत्ति सीमा के साथ मिलीमीटर तरंग कनेक्टरों की एक व्यापक रूप से उपयोग की जाने वाली श्रृंखला है। यह एसएमए और 3 के साथ संगत है।5 श्रृंखला के उत्पादों के लिए विनिमेयता और एक हवा इंटरफ़ेस की सुविधा हैयह कनेक्टर कॉम्पैक्ट आकार, हल्के डिजाइन, उच्च आवृत्ति संचालन और विश्वसनीय कनेक्शन का दावा करता है।
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| प्रतिबाधा | 50 Ω |
| आवृत्ति सीमा | DC - 40 GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
| वोल्टेज स्थिर तरंग अनुपात वीएसडब्ल्यूआर |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास | पीतल, सोना चढ़ाना स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
अन्य 2.92 मिमी पुरुष महिला आरएफ कनेक्टर
|
भाग संख्या
|
विवरण
|
|
K-KFD21
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD87G
|
स्टेनलेस स्टील 2.92mm प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD42
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-JFD61G |
स्टेनलेस स्टील 2.92mm प्रकार K पुरुष आरएफ समाक्षीय कनेक्टर
|
1.
2.
3.
4.
विशेषताएं:
1कॉम्पैक्ट आकारः अन्य प्रकार के आरएफ कनेक्टरों की तुलना में, जैसे 3.5 मिमी/एसएमए कनेक्टर, 2.92 मिमी कनेक्टर छोटा और अधिक कॉम्पैक्ट है।इसका लघु आकार का डिजाइन इसे सीमित स्थान के अनुप्रयोगों में उपयोग के लिए आदर्श बनाता है, जैसे पोर्टेबल परीक्षण उपकरण और उच्च घनत्व वाले सर्किट बोर्ड।
2. अच्छी संगतता: 2.92 मिमी कनेक्टर का डिजाइन SMA और 3.5 मिमी कनेक्टर के साथ संगतता को ध्यान में रखता है। जबकि उनके बीच कुछ अंतर हैं,वे कुछ परिस्थितियों में आपस में जुड़े हो सकते हैं, इंजीनियरों को अधिक लचीलापन प्रदान करता है।
आवेदनः
1परीक्षण और माप उपकरणः नेटवर्क विश्लेषकों, स्पेक्ट्रम विश्लेषकों और संकेत जनरेटर जैसे उपकरणों के लिए, 2.92 मिमी कनेक्टर परीक्षण बंदरगाहों और परीक्षण के तहत उपकरणों के बीच कनेक्शन को सुविधाजनक बनाता हैइसकी सटीकता और स्थिरता माप परिणामों की सटीकता को बढ़ाती है।
2चिकित्सा उपकरण: कुछ उन्नत चिकित्सा उपकरणों में, जैसे चुंबकीय अनुनाद इमेजिंग (एमआरआई) और अल्ट्रासाउंड उपकरण, 2.92 मिमी कनेक्टर का उपयोग आरएफ कॉइल, सेंसर,और इलेक्ट्रॉनिक उपकरणइसका बेहतर प्रदर्शन इन चिकित्सा उपकरणों की स्थिरता और विश्वसनीयता की गारंटी देता है।
3वैज्ञानिक अनुसंधान: भौतिकी, रसायन और सामग्री विज्ञान अनुसंधान प्रयोगों में, 2.92 मिमी कनेक्टर प्रयोगात्मक उपकरण और कक्षों को जोड़ता है।इसकी उच्च सटीकता और विश्वसनीयता शोधकर्ताओं को प्रयोगों में सटीक डेटा प्राप्त करने में मदद करती है.
