उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील | लिंग: | नर |
|---|---|---|---|
| उत्पाद का नाम: | 2.92 मिमी, के प्रकार, एसएमके | कीवर्ड: | सीधा संबंधक |
| पद: | मिलीमीटर वेव कनेक्टर | चढ़ाना: | निष्क्रिय |
| आवेदन: | आरएफ | इन्सुलेटर: | पीटीएफई |
| प्रमुखता देना: | K2.92 स्टेनलेस स्टील पुरुष आरएफ कनेक्टर,CXN3506/MF108A केबल प्लग |
||

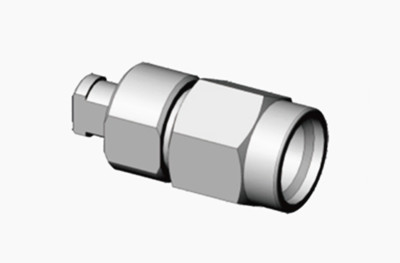

K2.92 CXN3506/MF108A केबल प्लग के लिए स्टेनलेस स्टील पुरुष पुरुष आरएफ कनेक्टर
के प्रकार, जिसे 2.92 प्रकार के कनेक्टर के रूप में भी जाना जाता है, आम तौर पर 40 गीगाहर्ट्ज तक की आवृत्ति रेंज के साथ मिलीमीटर तरंग कनेक्टर की एक श्रृंखला है। यह एसएमए श्रृंखला और 3 के साथ आदान-प्रदान किया जा सकता है।हवा के इंटरफेस के माध्यम से 5 श्रृंखला उत्पादोंइस कनेक्टर में कॉम्पैक्ट आकार, हल्के डिजाइन, उच्च आवृत्ति उपयोग और विश्वसनीय कनेक्शन क्षमताएं हैं।

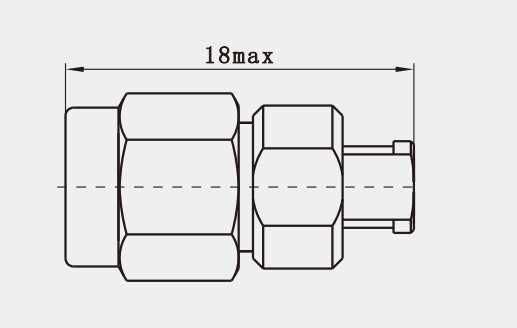

रूपरेखा चित्रण: (मिमी)
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| प्रतिबाधा | 50 Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
| वोल्टेज स्थिर तरंग अनुपात वीएसडब्ल्यूआर |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास | पीतल, सोना चढ़ाना स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
अन्य 2.92 मिमी पुरुष महिला आरएफ कनेक्टर
|
भाग संख्या
|
विवरण
|
|
K-KFD29
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD87G
|
स्टेनलेस स्टील 2.92mm प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD42
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-JFD61G |
स्टेनलेस स्टील 2.92mm प्रकार K पुरुष आरएफ समाक्षीय कनेक्टर
|
1.
2.
3.
4.
विशेषताएं:
1उच्च परिचालन आवृत्तिः 2.92 मिमी समाक्षीय कनेक्टर 40 गीगाहर्ट्ज तक की आवृत्तियों पर कार्य करता है।यह इसे मिलीमीटर तरंग अनुप्रयोगों के लिए अत्यधिक उपयुक्त बनाता है और आधुनिक आरएफ प्रौद्योगिकियों की मांगों को पूरा करता है.
2. कम वीएसडब्ल्यूआर और सम्मिलन हानिः हवा डायलेक्ट्रिक ट्रांसमिशन लाइनों के लाभों को शामिल करके, 2.92 मिमी कनेक्टर कम वोल्टेज स्टैंडिंग वेव अनुपात (वीएसडब्ल्यूआर) और न्यूनतम सम्मिलन हानि प्रदर्शित करता है।इसका परिणाम संकेत संचरण के दौरान ऊर्जा हानि में कमी है, सिग्नल की अखंडता को संरक्षित करता है।
आवेदनः
12.92 स्टेनलेस स्टील रेडियो फ्रीक्वेंसी समाक्षीय कनेक्टर के विभिन्न क्षेत्रों में अनुप्रयोगों की एक विस्तृत श्रृंखला है, जो आधुनिक प्रौद्योगिकी में इसकी बहुमुखी प्रतिभा और महत्व को प्रदर्शित करता है।निम्नलिखित कुछ मुख्य अनुप्रयोग क्षेत्र हैं:
2दूरसंचारः 2.92 मिमी कनेक्टर का व्यापक रूप से वायरलेस संचार, उपग्रह संचार और उच्च गति डेटा संचरण प्रणालियों में उपयोग किया जाता है।इसके उच्च आवृत्ति प्रदर्शन इसे 5जी और 6जी नेटवर्क जैसी उभरती प्रौद्योगिकियों के लिए आदर्श बनाता है।.
3रडार प्रणालीः नागरिक रडार प्रणाली में, 2.92 मिमी कनेक्टर एंटेना, ट्रांससीवर मॉड्यूल और अन्य आवश्यक घटकों को जोड़ने में महत्वपूर्ण भूमिका निभाता है।इसकी विश्वसनीयता और कम हानि विशेषताएं इष्टतम रडार प्रणाली प्रदर्शन और सटीकता सुनिश्चित करती हैं.
