उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | पीतल | लिंग: | महिला |
|---|---|---|---|
| उत्पाद का नाम: | 2.92 मिमी, के प्रकार, एसएमके | कीवर्ड: | 2 छेद निकला हुआ किनारा पैनल कनेक्टर |
| पद: | मिलीमीटर वेव कनेक्टर | चढ़ाना: | निष्क्रिय |
| आवेदन: | आरएफ | इन्सुलेटर: | पीटीएफई |
| प्रमुखता देना: | K2.92 2-छेद फ्लैंज आरएफ कनेक्टर,CXN3506/MF108A केबल आरएफ कनेक्टर,दाएं कोण पीतल महिला आरएफ कनेक्टर |
||

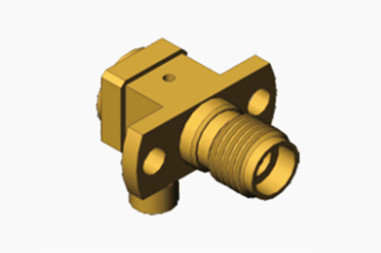

K2.92 सीएक्सएन3506/एमएफ108ए केबल के लिए राइट एंगल ब्रास महिला 2-होल फ्लैंज आरएफ कनेक्टर
के प्रकार, जिसे 2.92 प्रकार के कनेक्टर के रूप में भी जाना जाता है, 40 गीगाहर्ट्ज तक की आवृत्ति के साथ आम तौर पर उपयोग किए जाने वाले मिलीमीटर तरंग कनेक्टरों की एक श्रृंखला है। इसका उपयोग एसएमए श्रृंखला और 3 के साथ परस्पर रूप से किया जा सकता है।5 श्रृंखला के उत्पादों और एक हवा इंटरफ़ेस को अपनाता हैके प्रकार के कनेक्टर में छोटे आकार, हल्के वजन, उपयोग की उच्च आवृत्ति और विश्वसनीय कनेक्शन है।

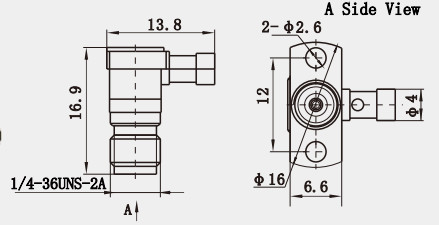

रूपरेखा चित्रण: (मिमी)
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| प्रतिबाधा | 50 Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
| वोल्टेज स्थिर तरंग अनुपात वीएसडब्ल्यूआर |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास | पीतल, सोना चढ़ाना स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
अन्य 2.92 मिमी पुरुष महिला आरएफ कनेक्टर
|
भाग संख्या
|
विवरण
|
|
K-KFD29
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD87G
|
स्टेनलेस स्टील 2.92mm प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD42
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-JFD61G |
स्टेनलेस स्टील 2.92mm प्रकार K पुरुष आरएफ समाक्षीय कनेक्टर
|
1.
2.
3.
4.
विशेषताएं:
1विद्युत विशेषताएं:
- विशेषता प्रतिबाधा 50Ω है, जो विभिन्न प्रकार के आरएफ अनुप्रयोगों के लिए उपयुक्त है।
- आवृत्ति सीमा व्यापक है, DC से 40GHz तक, उच्च आवृत्ति अनुप्रयोगों की जरूरतों को पूरा करती है।
- कम वोल्टेज स्टैंडिंग वेव अनुपात (VSWR), 40GHz पर 1.15 से कम, कुशल संकेत संचरण सुनिश्चित करता है।
2यांत्रिक विशेषताएं:
- उच्च तापमान प्रतिरोध, -55°C से +165°C तक के तापमान का सामना कर सकता है।
- कम अलगाव बल और संलग्न बल, संचालित करने में आसान और विश्वसनीय कनेक्शन।
- मजबूत स्थायित्व, उपयोग के 500 चक्रों का सामना कर सकता है।
3संगतता और विनिमेयता:
- एसएमए, 3.5 मिमी और अन्य कनेक्टरों के साथ संगत, विभिन्न प्रणालियों के बीच इंटरकनेक्शन की सुविधा।
- एसएमए और 3.5 मिमी कनेक्टरों के साथ परस्पर प्लग किया जा सकता है, जिससे उपकरण की सार्वभौमिकता और लचीलापन में सुधार होता है।
आवेदनः
1परीक्षण यंत्र: परीक्षण यंत्रों में, परीक्षण उपकरण और परीक्षण उपकरण को जोड़ने के लिए K2.92 कनेक्टरों का उपयोग किया जाता है, जिससे परीक्षण परिणामों की सटीकता और विश्वसनीयता सुनिश्चित होती है।
2एयरोस्पेस: K2.92 कनेक्टर का उपयोग एयरोस्पेस क्षेत्र में विभिन्न विमानन इलेक्ट्रॉनिक उपकरणों को जोड़ने के लिए व्यापक रूप से किया जाता है, जिससे उपकरणों का सामान्य संचालन और सुरक्षा सुनिश्चित होती है।
3.वायरलेस संचार: इसकी उच्च आवृत्ति रेंज और कम सम्मिलन हानि विशेषताओं के कारण, K2.92 कनेक्टर का उपयोग वायरलेस संचार प्रणालियों में ट्रांसमीटर और रिसीवरों को जोड़ने के लिए किया जाता है,सिग्नल प्रसारण दक्षता में सुधार.
