उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| इन्सुलेटर: | पीटीएफई | लिंग: | महिला |
|---|---|---|---|
| उत्पाद का नाम: | 2.92 मिमी, के प्रकार, एसएमके | प्रमुख विशेषताऐं: | सीधे कनेक्टर |
| पद: | मिलीमीटर वेव कनेक्टर्स | चढ़ाना: | निष्क्रिय |
| आवेदन: | कंप्यूटर/लैन | सामग्री: | पीतल / स्टेनलेस स्टील |
| प्रमुखता देना: | उच्च प्रदर्शन आरएफ कनेक्टर,CXN3506/MF108A आरएफ कनेक्टर,स्टेनलेस स्टील आरएफ कनेक्टर |
||
के-टाइप, जिसे 2.92 प्रकार के कनेक्टर के रूप में भी जाना जाता है, एक आम तौर पर इस्तेमाल किया जाने वाला मिलीमीटर-लहर कनेक्टर है, जिसकी आवृत्ति सीमा 40 गीगाहर्ट्ज तक है। इसका उपयोग एसएमए और 3 के साथ परस्पर रूप से किया जा सकता है।5 श्रृंखला के उत्पादों और एक हवा इंटरफेस की सुविधा हैइस श्रृंखला के उत्पाद छोटे आकार, हल्के वजन, उपयोग की उच्च आवृत्ति और विश्वसनीय कनेक्शन प्रदान करते हैं।

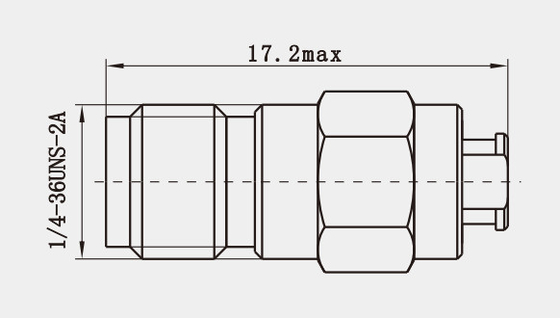

रूपरेखा
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| प्रतिबाधा | 50 Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
| वोल्टेज स्थिर तरंग अनुपात वीएसडब्ल्यूआर |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास | पीतल, सोना चढ़ाना स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
अन्य 2.92 मिमी पुरुष महिला आरएफ कनेक्टर
|
भाग संख्या
|
विवरण
|
|
K-KFD3
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD42
|
स्टेनलेस स्टील 2.92mm प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD62G
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-JFD9G |
स्टेनलेस स्टील 2.92mm प्रकार K पुरुष आरएफ समाक्षीय कनेक्टर
|
1.
2.
3.
4.
विशेषताएं:
1कॉम्पैक्ट आकारः K2.92 श्रृंखला के कनेक्टरों को आकार में छोटे होने के लिए डिज़ाइन किया गया है, जिससे उन्हें सीमित स्थान वाले वातावरण में उपयोग के लिए आदर्श बनाया गया है।
2हल्केः पीईआई जैसी हल्के सामग्री के उपयोग के कारण ये कनेक्टर अपेक्षाकृत हल्के होते हैं, जिससे परिवहन और स्थापना में आसानी होती है।
3उच्च आवृत्तिः K2.92 कनेक्टर DC से 40GHz तक की आवृत्ति सीमा पर काम करते हैं, जो मिलीमीटर-लहर उपकरणों और प्रणालियों के लिए उपयुक्त हैं।
आवेदनः
1. मिलीमीटर-लहर उपकरण और प्रणालीः 40GHz तक की आवृत्ति सीमा के कारण, K2.92 कनेक्टर मिलीमीटर-लहर उपकरणों और प्रणालियों के लिए अत्यधिक उपयुक्त है। इन उपकरणों में शामिल हैं,लेकिन इन तक सीमित नहीं हैं:, रडार प्रणाली और उपग्रह संचार उपकरण, जिनमें से सभी को उच्च आवृत्तियों पर सटीक संकेत संचरण की आवश्यकता होती है।
2वायरलेस कम्युनिकेशन बेस स्टेशनः वायरलेस कम्युनिकेशन बेस स्टेशनों में, विशेष रूप से 5जी और भविष्य की 6जी प्रौद्योगिकियों में, कनेक्टर प्रदर्शन के लिए उच्च मांग है।92 कनेक्टर अपने कम VSWR (वोल्टेज स्टैंडिंग वेव अनुपात) और उच्च विश्वसनीयता के कारण उच्च गति डेटा ट्रांसमिशन और स्थिर सिग्नल कनेक्शन का समर्थन करता है.
नोटः
हमारे पास 10,000 से अधिक प्रकार केआरएफ एडाप्टर,यदि आप जो कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमसे संपर्क करेंls.
