उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील | लिंग: | नर |
|---|---|---|---|
| उत्पाद का नाम: | 2.92 मिमी, के प्रकार, एसएमके | कीवर्ड: | केबल कनेक्टर |
| पद: | मिलीमीटर वेव कनेक्टर्स | चढ़ाना: | निक्ल से पोलिश किया हुआ |
| आवेदन: | आरएफ | सतह चढ़ाना: | निष्क्रिय |
| प्रमुखता देना: | SF103E केबल आरएफ कोएक्स कनेक्टर,पुरुष स्टेनलेस स्टील आरएफ कोएक्स कनेक्टर,K2.92 सीरीज आरएफ कोएक्स कनेक्टर |
||

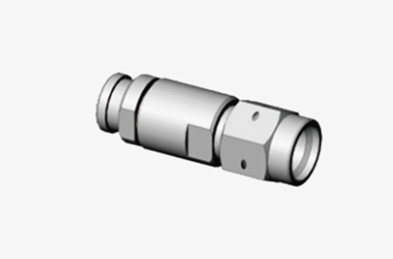

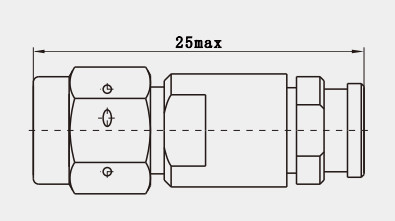

एसएफ103ई केबल के लिए K2.92 सीरीज पुरुष स्टेनलेस स्टील आरएफ कोएक्स कनेक्टर
शीआन एलीट इलेक्ट्रॉनिक्स 2.92 मिमी समाक्षीय महिला कनेक्टर सहित आरएफ इंटरकनेक्ट घटकों की एक व्यापक श्रृंखला प्रदान करता है।इस कनेक्टर एक 50Ohm प्रतिबाधा स्तर के साथ एक बस प्रकार के डिजाइन हैहमारे 2.92 मिमी के समाक्षीय केबल महिला कनेक्टर को मानक ध्रुवीयता के साथ डिज़ाइन किया गया है, जिसमें डायफ्राम प्रकार, 4-छेद वाले फ्लैंज प्रकार और ब्रैकेट मुक्त प्रकार के विन्यास शामिल हैं।
2.92 मिमी महिला कनेक्टर के लिए उत्पाद श्रृंखला विभिन्न कनेक्शन विकल्प प्रदान करती है जैसे कि क्लैंपिंग / गैर वेल्डिंग संपर्क, क्लैंपिंग / वेल्डिंग, वेल्डिंग, और वेल्डिंग / गैर वेल्डिंग संपर्क।2 के लिए संगत केबल प्रकार.92 मिमी महिला कनेक्टर में # 2 सेमीरिगिड/फ्लेक्सिबल/CXN3506/CXN3507/MF108A/MF363A शामिल हैं।
विनिर्देशः
| प्रतिबाधा | 50Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
|
वोल्टेज स्थिर तरंग अनुपात |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बेरीलियम कांस्य, स्वर्ण चढ़ाना | |
| शरीर / शेल / आवास |
पीतल, सोने से मढ़वाया,स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई/पीएलएफ |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
विशेषताएं:
थ्रेडेड कनेक्शनः के कनेक्टर में आमतौर पर 1/4-36UNS-2 इंच का थ्रेडेड कनेक्शन तंत्र होता है, जो एक सुरक्षित यांत्रिक लगाव प्रदान करता है और कंपन या प्रभाव के कारण ढीला होने से रोकता है।
अन्य कनेक्टर्स के साथ संगतताः हालांकि K कनेक्टर विशेष रूप से उच्च आवृत्तियों के लिए डिज़ाइन किया गया है, यह अन्य प्रकार के कनेक्टर्स जैसे SMA और 3.5mm के साथ संगत है,एडाप्टर के माध्यम से कनेक्शन की अनुमति, जो सिस्टम लचीलापन और संगतता को बढ़ाता है।
आवेदनः
वाणिज्यिक क्षेत्र:
वाणिज्यिक विमानन और समुद्री उपकरणों में, महत्वपूर्ण संचार प्रणालियों और नेविगेशन प्रणालियों के विश्वसनीय संचालन को सुनिश्चित करने के लिए के-सीरीज स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर्स का उपयोग किया जाता है।उदाहरण के लिए, इनका व्यापक रूप से उपग्रह संचार प्रणालियों, विमानन रडार और जहाज संचार उपकरण में उपयोग किया जाता है।
इन कनेक्टरों की उच्च स्थायित्व और उत्कृष्ट परिरक्षण प्रदर्शन उन्हें इन मांग वाले वाणिज्यिक अनुप्रयोगों में उत्कृष्ट बनाता है।
संबंधित उत्पाद:
| K-K506G | K CXN3506/MF108A के लिए महिला राइट एंगल स्टेनलेस स्टील |
| K-JW506G | CXN3506/MF108A केबल के लिए K नर स्टेनलेस स्टील |
