उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील | लिंग: | नर |
|---|---|---|---|
| उत्पाद का नाम: | 2.92 मिमी, के प्रकार, एसएमके | कीवर्ड: | केबल कनेक्टर |
| पद: | मिलीमीटर वेव कनेक्टर्स | चढ़ाना: | निक्ल से पोलिश किया हुआ |
| आवेदन: | आरएफ | सतह चढ़ाना: | निष्क्रिय |
| प्रमुखता देना: | के श्रृंखला आरएफ समाक्षीय कनेक्टर,SF104E केबल प्लग आरएफ समाक्षीय कनेक्टर,पुरुष आरएफ समाक्षीय कनेक्टर |
||

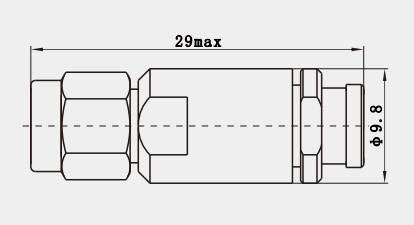

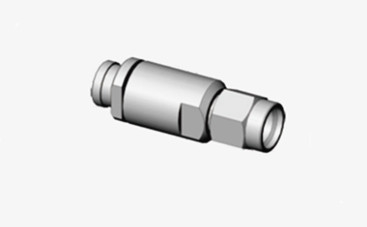

के सीरीज पुरुष स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर SF104E केबल प्लग के लिए
शीआन एलीट इलेक्ट्रॉनिक सही कोण केबल असेंबली और कनेक्टर प्रदान करता है जो DC से 40GHz तक असाधारण विद्युत प्रदर्शन प्रदान करते हैं। ये उच्च प्रदर्शन वाले घटक कॉम्पैक्ट, टिकाऊ हैं,और अंतरिक्ष दक्षता के लिए प्रदर्शन पर समझौता नहीं करतेवे वर्तमान में एसएमए और 2.92 मिमी श्रृंखला में सीएक्सएन 3506 और एमएफ 108 ए केबल प्रकारों के लिए उपलब्ध हैं।
सीरीज के (2.92 मिमी) माइक्रोवेव अनुप्रयोगों के लिए डिज़ाइन किया गया एक सटीक कनेक्टर है जिसके लिए 40GHz तक बेहतर प्रदर्शन की आवश्यकता होती है। यह SMA और 3.5 मिमी कनेक्टर श्रृंखला के साथ संगत है।सीरीज के कनेक्टर में कई फायदे हैंइसके छोटे आकार, हल्के डिजाइन, उच्च आवृत्ति क्षमता और विश्वसनीय कनेक्शन सहित।
विनिर्देशः
| प्रतिबाधा | 50Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
|
वोल्टेज स्थिर तरंग अनुपात |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बेरीलियम कांस्य, स्वर्ण चढ़ाना | |
| शरीर / शेल / आवास |
पीतल, सोने से मढ़वाया,स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई/पीएलएफ |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
विशेषताएं:
उच्च स्थायित्व: के-सीरीज स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर्स का बाहरी कंडक्टर आमतौर पर स्टेनलेस स्टील से बना होता है,कठोर वातावरण में उत्कृष्ट स्थायित्व और संक्षारण प्रतिरोध प्रदान करता हैस्टेनलेस स्टील न केवल आंतरिक प्रवाहकीय भागों को यांत्रिक क्षति से बचाता है बल्कि नम और उच्च तापमान की स्थिति में प्रदर्शन स्थिरता भी बनाए रखता है।
स्थिर प्रतिबाधाः इन कनेक्टर्स में आमतौर पर 50 ओम का एक विशेषता प्रतिबाधा होता है, जो अधिकांश मानक आरएफ अनुप्रयोगों के लिए उपयुक्त होता है।स्थिर प्रतिबाधा संचरण दक्षता को अधिकतम करती है और संकेत हानि को कम करती है.
आवेदनः
संचार:
के-सीरीज स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर्स का व्यापक रूप से बेस स्टेशनों, एंटेना और संबंधित संचार उपकरणों में उपयोग किया जाता है। ये कनेक्टर्स कठोर पर्यावरणीय परिस्थितियों का सामना कर सकते हैं,संकेत संचरण की स्थिरता और विश्वसनीयता सुनिश्चित करना .
मोबाइल संचार में, इन कनेक्टरों का उपयोग अक्सर वायरलेस संचार उपकरण के विभिन्न भागों को जोड़ने के लिए किया जाता है, जैसे ट्रांसमीटर, रिसीवर और एंटीना,सिग्नल संचरण के लिए एक कुशल और स्थिर मार्ग प्रदान करना .
प्रसारण प्रणालीः
के-सीरीज स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर टेलीविजन और रेडियो प्रसारण प्रणालियों में भी महत्वपूर्ण भूमिका निभाते हैं।इनका प्रयोग प्रसारण उपकरण से प्रसारण एंटेना में संकेतों को स्थानांतरित करने के लिए किया जाता हैविशेष रूप से उच्च आवृत्ति और उच्च शक्ति संचरण की आवश्यकता अनुप्रयोगों में।
इन कनेक्टरों का उच्च प्रदर्शन उन्हें पेशेवर प्रसारण उपकरणों में अपरिहार्य घटक बनाता है, प्रभावी रूप से संकेत हानि और शोर हस्तक्षेप को कम करता है।
संबंधित उत्पाद:
| K-JW506G | K CXN3506/MF108A के लिए पुरुष दाएं कोण स्टेनलेस स्टील |
| K-J506G | CXN3506/MF108A केबल के लिए K नर स्टेनलेस स्टील |
