उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| विवरण: | मिलीमीटर वेव एसएमके कनेक्टर्स | प्रमुख विशेषताऐं: | 4 छेद निकला हुआ किनारा पैनल कनेक्टर्स |
|---|---|---|---|
| चढ़ाना: | सोना चढ़ाया हुआ | इन्सुलेटर: | पीटीएफई |
| शरीर शैली: | सीधा | सामग्री: | पीतल |
| रंग: | स्वर्ण | लिंग: | जैक |
| प्रमुखता देना: | 4-छेद आरएफ समाक्षीय कनेक्टर,सोने से ढंके आरएफ समाक्षीय कनेक्टर,K2.92 श्रृंखला आरएफ समाक्षीय कनेक्टर |
||

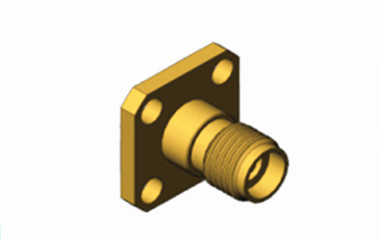

K2.92 सीरीज महिला 4-छेद फ्लैंज आरएफ पीतल समाक्षीय कनेक्टर के लिए 2# अर्ध-कठोर/लचीला केबल
आरएफ और माइक्रोवेव सेटिंग्स में 50ओएचएम समाक्षीय अनुप्रयोगों के लिए परिशुद्धता इंजीनियर 2.92 मिमी महिला कनेक्टर, बेहतर प्रदर्शन प्रदान करते हैं।इन कनेक्टर्स का व्यापक रूप से विभिन्न परीक्षण और माप संदर्भों में उपयोग किया जाता है, सेल्युलर और उपग्रह संचार प्रणालियों सहित उपकरण और केबल इंटरकनेक्ट्स के सही मिलान सुनिश्चित करने के लिए।इन इकाइयों को निरंतर उपयोग को बनाए रखने के लिए बनाया गया हैइनकी विशेषता एक वायु डाइलेक्ट्रिक डिजाइन है और केंद्र कंडक्टर के लिए कम हानि वाले प्लास्टिक समर्थन को शामिल करते हैं।परीक्षण और माप उपकरणः
उच्च आवृत्ति परीक्षण और माप उपकरण में, K2.92 कनेक्टर्स का व्यापक रूप से उपयोग उनके कम सम्मिलन हानि और अत्यंत कम प्रतिबिंब हानि के कारण किया जाता है।ये विशेषताएं माप की सटीकता और दोहराव सुनिश्चित करती हैं .
ये कनेक्टर प्रभावी रूप से सिग्नल हस्तक्षेप और डेटा हानि को कम कर सकते हैं, जिससे परीक्षण परिणामों की सटीकता सुनिश्चित होती है।
विशेषताएं:
उच्च आवृत्ति प्रदर्शनः
के-प्रकार के कनेक्टर्स का डिज़ाइन 46GHz तक काम कर सकता है, जो पूरे 8mm आवृत्ति बैंड को कवर करता है, जिससे उन्हें मिलीमीटर-लहर अनुप्रयोगों के लिए आदर्श बनाता है।
मिलीमीटर तरंग प्रौद्योगिकी के विकास के साथ, उच्च आवृत्ति प्रसारण में इन कनेक्टरों का महत्व तेजी से प्रमुख हो गया है,बाजार की मांग में मुख्यधारा के मिलीमीटर तरंग कनेक्टर बन रहे हैं .
ये कनेक्टर 40 गीगाहर्ट्ज तक कम स्टैंडिंग वेव अनुपात और कम सम्मिलन हानि बनाए रख सकते हैं, स्थिर संकेत संचरण और न्यूनतम क्षीणन सुनिश्चित करते हैं।
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| प्रतिबाधा | 50Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
| वोल्टेज स्थिर तरंग अनुपात वीएसडब्ल्यूआर |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास | पीतल, सोना चढ़ाना स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
आवेदनः
परीक्षण और माप उपकरण:
उच्च आवृत्ति परीक्षण और माप उपकरण में, K2.92 कनेक्टर्स का व्यापक रूप से उपयोग उनके कम सम्मिलन हानि और अत्यंत कम प्रतिबिंब हानि के कारण किया जाता है।ये विशेषताएं माप की सटीकता और दोहराव सुनिश्चित करती हैं .
ये कनेक्टर प्रभावी रूप से सिग्नल हस्तक्षेप और डेटा हानि को कम कर सकते हैं, जिससे परीक्षण परिणामों की सटीकता सुनिश्चित होती है।
अन्य 2.92 मिमी पुरुष महिला आरएफ कनेक्टरः
|
भाग संख्या
|
विवरण
|
|
K-KFD14
|
2.92 मिमी प्रकार 4-छेद फ्लैंज माउंट K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD23
|
2.92 मिमी टाइप 2-होल फ्लैंज माउंट K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD7
|
2.92 मिमी टाइप 2-होल फ्लैंज माउंट K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD167 |
2.92 मिमी प्रकार 4-छेद फ्लैंज माउंट K महिला आरएफ समाक्षीय कनेक्टर
|
1.
2.
3.
4.
नोटः
हमारे पास 10,000 से अधिक प्रकार केआरएफ एडाप्टर,यदि आप जो कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमसे संपर्क करेंls.
