उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| विवरण: | 2.92 मिमी, के प्रकार, एसएमके | चढ़ाना: | सोना चढ़ाया हुआ |
|---|---|---|---|
| इन्सुलेटर: | पीटीएफई | शरीर शैली: | सीधा |
| सामग्री: | पीतल | रंग: | स्वर्ण |
| पर्वत: | निकला हुआ किनारा माउंट | लिंग: | जैक |
| प्रमुखता देना: | 2-छेद फ्लैंज आरएफ समाक्षीय कनेक्टर,लचीला केबल आरएफ समाक्षीय कनेक्टर,पीतल आरएफ समाक्षीय कनेक्टर |
||

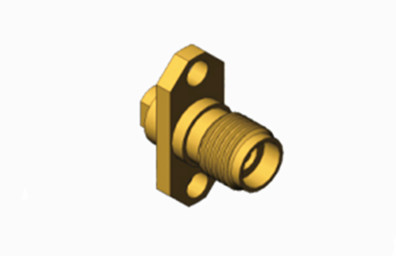

पीतल K2.92 महिला 2 छेद फ्लैंज आरएफ 2# अर्ध-कठोर/लचीला केबल के लिए समाक्षीय कनेक्टर
के-प्रकार ((2.92mm,SMK) मिलीमीटर तरंग कनेक्टर2.92mm कनेक्टर भी कहा जाता है। यह सबसे लोकप्रिय मीटर वेव कनेक्टरों में से एक है। व्यापक आवृत्ति रेंज 40GHz तक है। उन्हें SMA और 3.5mm कनेक्टरों के साथ जोड़ा जा सकता है।
ये के-प्रकार (2.92 मिमी,एसएमके) कनेक्टरवायु इंटरफ़ेस को अपनाते हैं, जो उन्हें आकार में छोटे, वजन में हल्के और कनेक्शन में बहुत विश्वसनीय आदि बनाता है।
उच्च परिशुद्धता 50 ओम समाक्षीय 2.92 मिमी (महिला) कनेक्टर सार्वभौमिक आरएफ और माइक्रोवेव अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।इन उच्च प्रदर्शन कनेक्टर्स परीक्षण और माप वातावरण के एक व्यापक स्पेक्ट्रम में उपयोग किया जाता है, सेलुलर से उपग्रह संचार तक फैला, सटीक उपकरण और केबल इंटरकनेक्ट संगतता सुनिश्चित करता है।इन कनेक्टरों को बार-बार उपयोग करने के लिए सहन करने के लिए बनाया गया हैवे एक वायु विद्युतरोधक प्रणाली से लैस हैं और कम हानि वाले प्लास्टिक केंद्र कंडक्टर समर्थन को शामिल करते हैं।
विशेषताएं:
संरचनात्मक विशेषताएं:
के-प्रकार के कनेक्टर्स का आकार कॉम्पैक्ट और हल्का होता है, जिससे उन्हें संकीर्ण स्थानों में तैनात करना सुविधाजनक होता है और साथ ही सिस्टम का कुल वजन भी कम होता है।
उनका डिजाइन अन्य प्रकार के कनेक्टर्स जैसे एसएमए और 3.5 मिमी के साथ विनिमेयता की अनुमति देता है, लचीलापन और प्रयोज्यता को बढ़ाता है।
के-प्रकार के कनेक्टर में एक ऊंचा धातु ग्राउंडिंग रिंग होता है जो धातु से धातु के 360° संपर्क को प्राप्त करता है, जो यांत्रिक और विद्युत स्थिरता दोनों को मजबूत करता है।
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | डीसी~40GHz | |
| नामित वोल्टेज | 250VRMS* | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 750VRMS* | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤2.0mΩ |
| केंद्र कंडक्टर | ≤3.0mΩ | |
| वीएसडब्ल्यूआर | ≤1.05 + 0.005f | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | Sn-P कांस्य, सोना चढ़ाना |
| स्त्री | बेरीलियम कांस्य, सोने से सजी | |
| लोचदार संपर्क | बेरिलियम कांस्य | सोने से सजी |
| शेल और अन्य धातु भागों | पीतल | सोने से ढँका हुआ |
| इन्सुलेटर | ग्लास सिंटरिंग/पीटीएफई/पीईआई | |
| तापमान | -55°C ~ +125°C | |
आवेदनः
परीक्षण और माप उपकरण:
उच्च आवृत्ति परीक्षण और माप उपकरण में, K2.92 कनेक्टर्स का व्यापक रूप से उपयोग उनके कम सम्मिलन हानि और अत्यंत कम प्रतिबिंब हानि के कारण किया जाता है।ये विशेषताएं माप की सटीकता और दोहराव सुनिश्चित करती हैं .
ये कनेक्टर प्रभावी रूप से सिग्नल हस्तक्षेप और डेटा हानि को कम कर सकते हैं, जिससे परीक्षण परिणामों की सटीकता सुनिश्चित होती है।
अन्य 2.92 मिमी पुरुष महिला आरएफ कनेक्टर
|
भाग संख्या
|
विवरण
|
|
K-KFD14
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD75G
|
स्टेनलेस स्टील 2.92mm प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD8
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-JFD9G |
स्टेनलेस स्टील 2.92mm प्रकार K पुरुष आरएफ समाक्षीय कनेक्टर
|
