उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| लिंग: | नर | उत्पाद का नाम: | 2.92 मिमी, के प्रकार, एसएमके |
|---|---|---|---|
| कीवर्ड: | 2 छेद फ्लैंज कनेक्टर | चढ़ाना: | सोना मढ़वाया/निकल मढ़वाया |
| इन्सुलेटर: | पीटीएफई | शरीर शैली: | सीधा |
| सामग्री: | पीतल स्टेनलेस स्टील | मुक़ाबला: | 50Ω |
| प्रमुखता देना: | 2.92 मिमी श्रृंखला पुरुष आरएफ समाक्षीय प्लग,/ लचीला केबल आरएफ समाक्षीय प्लग,2-छेद फ्लैंज आरएफ समाक्षीय प्लग |
||

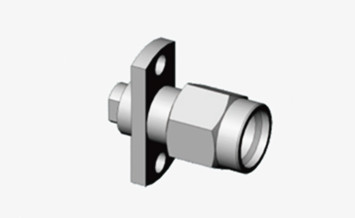

2.92 मिमी सीरीज पुरुष 2-छेद फ्लैंज आरएफ समाक्षीय प्लग के लिए 2# अर्ध-कठोर/लचीला केबल
2.92 मिमी महिला कनेक्टर, 50 ओम समाक्षीय अनुप्रयोगों के लिए सटीक इंजीनियरिंग, आरएफ और माइक्रोवेव उद्देश्यों के एक व्यापक स्पेक्ट्रम के लिए आवश्यक हैं। these connectors play a critical role in ensuring accurate equipment and cable interconnections across diverse test and measurement environments—spanning from terrestrial cellular networks to sophisticated satellite communications systemsटिकाऊ स्टेनलेस स्टील से निर्मित, इन कनेक्टरों को बार-बार उपयोग की कठोरता को सहन करने के लिए सावधानीपूर्वक डिज़ाइन किया गया है।एक विशेष कंडक्टर से बने एक केंद्रीय कंडक्टर समर्थन द्वारा पूरक, कम हानि वाली प्लास्टिक सामग्री, जो इष्टतम संकेत संचरण दक्षता और दीर्घायु सुनिश्चित करती है।
यह वैकल्पिक अभिव्यक्ति समान तकनीकी विशेषताओं और अनुप्रयोगों को व्यक्त करने का प्रयास करती है।92 मिमी के कनेक्टरों को बेहतर पठनीयता और जुड़ाव के लिए एक विविध शब्दावली और वाक्य संरचना का उपयोग करते हुए.

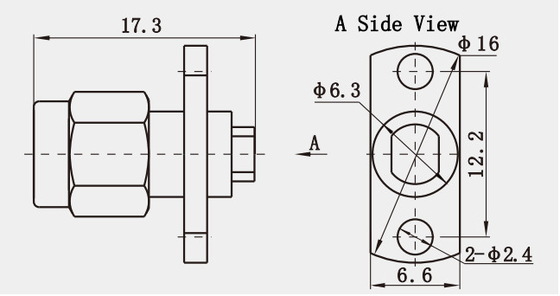

रूपरेखा चित्रण: (मिमी)
विनिर्देश(मिमी):
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| प्रतिबाधा | 50Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
| वोल्टेज स्थिर तरंग अनुपात वीएसडब्ल्यूआर |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास | पीतल, सोना चढ़ाना स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
विशेषताएं(मिमी):
* सामग्री का चयन
पीतल का स्वर्ण-प्लेटेड बॉडीः K2.92mm कनेक्टर का शरीर आम तौर पर स्टेनलेस स्टील या पीतल से बना होता है, जिसमें यांत्रिक शक्ति, संक्षारण प्रतिरोध और चालकता बढ़ जाती है।
विशेषता प्रतिबाधा: K2.92mm कनेक्टर में मानक 50Ω विशेषता प्रतिबाधा होती है, जो सिग्नल संचरण स्थिरता सुनिश्चित करने और प्रतिबिंब हानि को कम करने के लिए महत्वपूर्ण है।
आवेदन(मिमी):
1उपग्रह संचार:
K2.92 कनेक्टर्स का उपयोग उपग्रह संचार के लिए ग्राउंड स्टेशन उपकरण में किया जाता है, जहां इसके उच्च आवृत्ति प्रदर्शन उच्च डेटा दर संचरण की अनुमति देता है,आधुनिक उच्च गति वाले उपग्रह संचार के लिए महत्वपूर्ण.
उपग्रह डेटा संचरण और रिमोट सेंसिंग अनुप्रयोगों में, K2.92 कनेक्टर की कम सम्मिलन हानि और कम VSWR विशेषताएं सिग्नल की गुणवत्ता सुनिश्चित करती हैं और डेटा हानि और त्रुटियों को कम करती हैं।
2परीक्षण उपकरण:
K2.92 कनेक्टर का व्यापक रूप से उच्च आवृत्ति परीक्षण उपकरणों जैसे नेटवर्क विश्लेषकों और स्पेक्ट्रम विश्लेषकों में उपयोग किया जाता है, जिन्हें सटीक माप के लिए उच्च परिशुद्धता कनेक्टर की आवश्यकता होती है।
K2.92mm कनेक्टर की संगतता, जिसे SMA और 3.5mm कनेक्टरों के साथ आदान-प्रदान किया जा सकता है, परीक्षण उपकरण में लचीलापन जोड़ता है और विभिन्न परीक्षण वातावरणों के अनुकूल है।
अन्य 2.92 मिमी पुरुष महिला आरएफ कनेक्टरः
|
भाग संख्या
|
विवरण
|
|
K-KFD14
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD75G
|
स्टेनलेस स्टील 2.92mm प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD8
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-JFD9G |
स्टेनलेस स्टील 2.92mm प्रकार K पुरुष आरएफ समाक्षीय कनेक्टर
|
1.
2.
3.
4.
