उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| प्रमुखता देना: | K2.92 आरएफ समाक्षीय केबल कनेक्टर,लचीला आरएफ समाक्षीय केबल कनेक्टर |
||

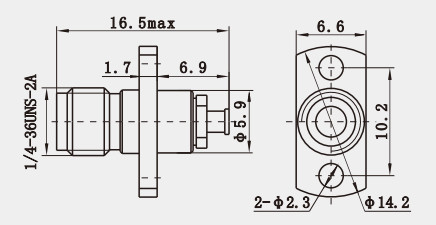

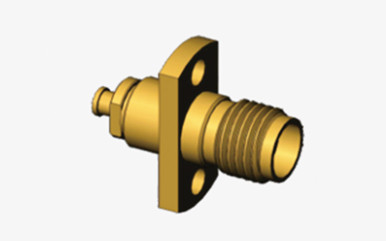

K2.92 प्रकार 1# अर्ध-कठोर/लचीली मिलीमीटर केबल के लिए महिला आरएफ समाक्षीय केबल कनेक्टर
अक्सर "के प्रकार" के रूप में नामित, 2.92 कनेक्टर 40 गीगाहर्ट्ज तक की आवृत्तियों का समर्थन करने की क्षमता के कारण मिलीमीटर तरंग प्रौद्योगिकी में एक स्टेपल हैं।ये एडेप्टर न केवल SMA और 3 के साथ इंटरचेंज को सुविधाजनक बनाते हैं.5 सीरीज के समकक्षों के साथ, लेकिन एक वायु डाइलेक्ट्रिक प्रणाली भी शामिल है। वे अपने सुव्यवस्थित निर्माण, न्यूनतम वजन, उच्च आवृत्तियों पर बेहतर प्रदर्शन,और एक सुसंगत संबंध सुनिश्चित करें.
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| प्रतिबाधा | 50 Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
| वोल्टेज स्थिर तरंग अनुपात वीएसडब्ल्यूआर |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास | पीतल, सोना चढ़ाना स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
विशेषताएं:
1उच्च आवृत्ति गुण
कम हानिः उच्च आवृत्तियों पर कम सम्मिलन हानि बनाए रखता है, जिससे संकेत की अखंडता सुनिश्चित होती है।
परिरक्षण प्रभावकारिता: अच्छी परिरक्षण विद्युत चुम्बकीय हस्तक्षेप को कम करती है और संकेत की गुणवत्ता में सुधार करती है।
2यांत्रिक स्थिरता
संरचनात्मक अखंडता: लंबे समय तक उपयोग के बाद भी अच्छे यांत्रिक प्रदर्शन को बनाए रखने के लिए डिज़ाइन किया गया है।
पर्यावरणीय प्रतिरोधः पर्यावरण के अनुकूल, कठोर परिस्थितियों में स्थिर रूप से काम करने में सक्षम।
अन्य 2.92 मिमी पुरुष महिला आरएफ कनेक्टर
|
भाग संख्या
|
विवरण
|
|
K-KFD38
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD76G
|
स्टेनलेस स्टील 2.92mm प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD8
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-JFD9G |
स्टेनलेस स्टील 2.92mm प्रकार K पुरुष आरएफ समाक्षीय कनेक्टर
|
1.
2.
3.
4.
आवेदनः
1परीक्षण और माप उपकरण
उच्च आवृत्ति परीक्षण और माप उपकरण, जैसे नेटवर्क विश्लेषक और स्पेक्ट्रम विश्लेषक, सटीक संकेत इनपुट और आउटपुट के लिए 2.92 मिमी कनेक्टर का उपयोग करते हैं।
ये कनेक्टर इंजीनियरों और तकनीशियनों को उच्च गुणवत्ता वाले, पुनः प्रयोज्य परीक्षण परिणाम प्राप्त करने में सहायता करते हैं।
2प्रसारण और इमेजरी उपकरण
प्रसारण प्रसारण उपकरण और पेशेवर इमेजिंग उपकरणों में, उच्च परिभाषा वीडियो संकेतों के प्रसारण के लिए 2.92 मिमी कनेक्टर का उपयोग किया जाता है।
इससे यह सुनिश्चित होता है कि पूरी प्रक्रिया में कैमरे से प्लेबैक डिवाइस तक सिग्नल की गुणवत्ता में कोई कमी न आए।
