उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| प्रमुखता देना: | पीतल सामग्री महिला केबल कनेक्टर,अर्ध कठोर लचीला केबल कनेक्टर,K2.92 श्रृंखला महिला केबल कनेक्टर |
||

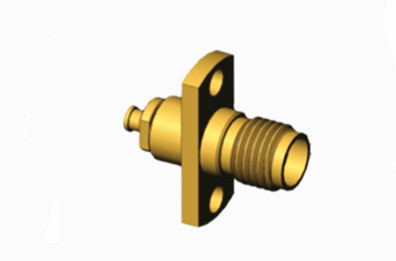

K2.92 श्रृंखला पीतल सामग्री महिला केबल कनेक्टर के लिए 1#अर्ध-कठोर/लचीला केबल
"K प्रकार" कनेक्टर, जिसे 2.92 प्रकार के रूप में जाना जाता है, मिलिमीटर तरंग अनुप्रयोगों में अक्सर उपयोग किए जाने वाले कनेक्टरों का एक संग्रह है। 40 GHz तक की आवृत्तियों को संभालने में सक्षम,ये कनेक्टर SMA और 3 दोनों के साथ विनिमेयता प्रदान करते हैं.5 श्रृंखला के उत्पादों और एक हवा dielectric इंटरफ़ेस का उपयोग करते हैं। उनके कॉम्पैक्ट आकार, कम वजन, और उच्च आवृत्तियों पर काम करने की क्षमता के लिए उल्लेखनीय,ये कनेक्टर विश्वसनीय कनेक्शन प्रदान करते हैं.
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| प्रतिबाधा | 50 Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
| वोल्टेज स्थिर तरंग अनुपात वीएसडब्ल्यूआर |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास | पीतल, सोना चढ़ाना स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
विशेषताएं:
1कॉम्पैक्ट और हल्के डिजाइन
आकार लाभः 2.92 मिमी श्रृंखला के कनेक्टरों का छोटा आकार और हल्का वजन उन्हें अंतरिक्ष-प्रतिबंधित वातावरण में उपयोग के लिए आदर्श बनाता है।
विनिमेयताः इन्हें एसएमए और 3.5 मिमी कनेक्टरों के साथ विनिमेय किया जा सकता है, जिससे उपयोग की लचीलापन बढ़ जाती है।
2विद्युत प्रदर्शन
प्रतिबाधा मिलान: 50Ω की विशेषता प्रतिबाधा के साथ, वे सिग्नल संचरण दक्षता को अधिकतम करने और प्रतिबिंब हानि को कम करने की सुविधा प्रदान करते हैं।
वाइड बैंडविड्थ: यह एक विस्तृत बैंडविड्थ का समर्थन करता है, जिससे वे डेटा ट्रांसमिशन और उच्च गति संचार के लिए उपयुक्त होते हैं।
अन्य 2.92 मिमी पुरुष महिला आरएफ कनेक्टर
|
भाग संख्या
|
विवरण
|
|
K-KFD38
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD76G
|
स्टेनलेस स्टील 2.92mm प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD8
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-JFD9G |
स्टेनलेस स्टील 2.92mm प्रकार K पुरुष आरएफ समाक्षीय कनेक्टर
|
1.
2.
3.
4.
आवेदनः
1उपग्रह संचार प्रणाली
इन प्रणालियों में, 2.92 मिमी कनेक्टरों का उपयोग एंटेना, एम्पलीफायर और फ़िल्टर जैसे महत्वपूर्ण घटकों को जोड़ने के लिए किया जाता है, जिससे स्पष्ट और स्थिर सिग्नल संचरण सुनिश्चित होता है।
चूंकि उपग्रह संचार में अक्सर बहुत उच्च आवृत्तियों और लंबी दूरी के संचरण शामिल होते हैं, इसलिए इन कनेक्टरों का उच्च आवृत्ति प्रदर्शन विशेष रूप से महत्वपूर्ण है।
2वायरलेस संचार अवसंरचना
आधुनिक वायरलेस संचार टावरों और बेस स्टेशनों में, 2.92 मिमी कनेक्टर का उपयोग विभिन्न ट्रांसमिशन उपकरणों को जोड़ने के लिए किया जाता है, जो मोबाइल डेटा और आवाज संचार के तेजी से संचरण का समर्थन करता है।
ये कनेक्टर उच्च बैंडविड्थ मांगों के तहत सिग्नल की गुणवत्ता बनाए रखने में मदद करते हैं, रखरखाव आवश्यकताओं और लागत को कम करते हैं।
