| Material: | Brass/Stainless Steel | Gender: | Male |
|---|---|---|---|
| Product name: | 2.92mm,K type,SMK | Keywords: | Cable connector |
| Item: | Millimeter Wave Connectors | Plating: | Gold Plated/Nickel Plated |
| Application: | RF | Insulator: | PTFE |

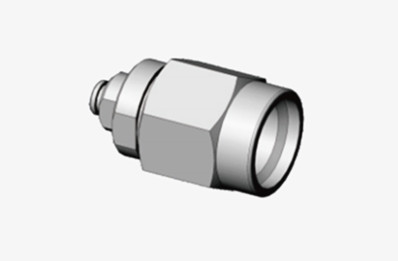

K2.92 नर स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर 1# अर्ध-कठोर/अर्ध-लचीला मिलीमीटर वेव केबल के लिए
उच्च-सटीक 50Ω समाक्षीय 2.92 मिमी (महिला) कनेक्टर सामान्य प्रयोजन आरएफ और माइक्रोवेव अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।इन उच्च प्रदर्शन कनेक्टर्स का व्यापक रूप से विभिन्न परीक्षण और माप वातावरण में उपयोग किया जाता है, सेलुलर से उपग्रह संचार तक, उचित उपकरण और केबल इंटरकनेक्ट मिलान सुनिश्चित करते हैं। टिकाऊ स्टेनलेस स्टील से निर्मित, ये कनेक्टर दोहराए जाने वाले उपयोग को सहन करने के लिए बनाए गए हैं।वे एक हवा dielectric और एक कम नुकसान प्लास्टिक केंद्र कंडक्टर समर्थन द्वारा विशेषता है.
विशेषताएं:
1. उपस्थिति और संरचनात्मक विशेषताएं:
K2.92 कनेक्टर का नाम बाहरी कंडक्टर के आंतरिक व्यास से मिला है, जो 2.92 मिमी है।
यह कनेक्टर विशेष रूप से उच्च आवृत्तियों पर संचरण दक्षता में सुधार करने में मदद करने के लिए एक वायु डाइलेक्ट्रिक का उपयोग करता है।
डिजाइन के हिसाब से, K2.92 कनेक्टर की संरचना SMA और 3.5mm कनेक्टर के समान है लेकिन यह अधिक कॉम्पैक्ट है और उच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त है।
2उच्च आवृत्ति प्रदर्शनः
K2.92 कनेक्टर को 40GHz तक के परिचालन आवृत्तियों का समर्थन करने के लिए डिज़ाइन किया गया है, जो मिलीमीटर तरंग बैंड की जरूरतों को कवर करता है।
इसकी अनुकूलित डिजाइन यह सुनिश्चित करती है कि कनेक्टर कम वोल्टेज स्टैंडिंग वेव अनुपात (VSWR) और 40GHz तक की आवृत्तियों पर कम सम्मिलन हानि बनाए रखे,ट्रांसमिशन की गुणवत्ता और दक्षता में काफी सुधार.
रूपरेखा चित्र (मिमी):
विनिर्देश(मिमी):
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| प्रतिबाधा | 50 Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
| वोल्टेज स्थिर तरंग अनुपात वीएसडब्ल्यूआर |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास | पीतल, सोना चढ़ाना स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
आवेदनः
1संचार में अनुप्रयोग:
आधुनिक संचार प्रौद्योगिकी में, विशेष रूप से मिलीमीटर तरंग बैंड में उच्च आवृत्ति संकेत संचरण की मांग लगातार बढ़ रही है।पूरे 8 मिमी बैंड को कवर करने वाला.
5जी प्रौद्योगिकी के व्यावसायीकरण और भविष्य की 6जी संचार प्रौद्योगिकियों के अन्वेषण के साथ, बेस स्टेशन निर्माण, नेटवर्क उपकरण,और उपग्रह संचार प्रणाली अधिक व्यापक हो रही हैइसके बेहतर विद्युत प्रदर्शन और यांत्रिक गुण उच्च डेटा दर और कम विलंबता सुनिश्चित करते हैं।
2परीक्षण और माप में अनुप्रयोग:
K2.92 कनेक्टर विभिन्न उच्च प्रदर्शन परीक्षण उपकरणों और माप उपकरण में एक महत्वपूर्ण भूमिका निभाता है। उदाहरण के लिए, नेटवर्क विश्लेषकों, स्पेक्ट्रम विश्लेषकों और संकेत जनरेटर में,इस कनेक्टर का उपयोग सटीक माप संकेत प्रसारित करने के लिए किया जाता हैअनुसंधान और विकास इंजीनियरों के लिए, मिमी तरंग प्रौद्योगिकी अनुसंधान के दौरान परीक्षण बोर्डों को अन्य प्रयोगात्मक उपकरणों से जोड़ने के लिए K2.92 कनेक्टर पहली पसंद है।वे टेराहर्ट्ज अनुसंधान और सामग्री परीक्षण में भी अपना महत्व दिखाते हैं.
अन्य 2.92 मिमी पुरुष महिला आरएफ कनेक्टरः
|
भाग संख्या
|
विवरण
|
|
K-KFD14
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD75G
|
स्टेनलेस स्टील 2.92mm प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD8
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-JFD9G |
स्टेनलेस स्टील 2.92mm प्रकार K पुरुष आरएफ समाक्षीय कनेक्टर
|
