उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| विवरण: | मिलीमीटर वेव एसएमके कनेक्टर्स | प्रमुख विशेषताऐं: | 4 छेद निकला हुआ किनारा पैनल कनेक्टर्स |
|---|---|---|---|
| चढ़ाना: | सोना चढ़ाया हुआ | इन्सुलेटर: | पीटीएफई |
| शरीर शैली: | सीधा | सामग्री: | पीतल |
| रंग: | स्वर्ण | लिंग: | जैक |
| हाई लाइट: | एसएमपी आरएफ कनेक्टर 4 छेद,एसएमपी श्रृंखला पुरुष कनेक्टर,माइक्रोस्ट्रिप आरएफ प्लग पुरुष कनेक्टर |
||

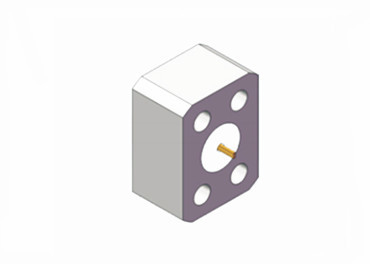

उच्च प्रदर्शन एसएमपी श्रृंखला पुरुष कनेक्टरः इष्टतम संकेत संचरण के लिए माइक्रोस्ट्रिप आरएफ प्लग के साथ 4-छेद फ्लैंज माउंट
एसएमपी सीरीज पुरुष कनेक्टर का परिचयः 4-होल फ्लैंज माउंट माइक्रोस्ट्रिप आरएफ प्लग के साथ, इष्टतम संकेत संचरण के लिए डिज़ाइन किया गया।यह लघु पुश-ऑन आरएफ समाक्षीय कनेक्टर एडाप्टर एक कॉम्पैक्ट आकार का दावा करता है, हल्के निर्माण, और उत्कृष्ट भूकंपीय प्रदर्शन. यह एक व्यापक बैंडविड्थ पर काम करता है,30GHz तक की ऑपरेटिंग फ्रीक्वेंसी रेंज के साथ (हमारे उच्च प्रदर्शन वाले SMP कनेक्टर 40GHz तक भी पहुंच सकते हैं).
प्लग तीन इंटरफेस रूपों में उपलब्ध हैः पूर्ण ढीलापन, सीमित ढीलापन, और चिकनी बोर (कैचर गन सहित) ।ये विभिन्न इंटरफेस विकल्प ब्रॉडबैंड युग्मनों में अंधा युग्मन के लिए आवश्यक अक्षीय या रेडियल आंदोलन को पूरा करते हैंउच्च विश्वसनीयता और मॉड्यूलर तीव्रता की आवश्यकता वाले प्रतिष्ठानों के लिए आदर्श।
एसएमपी-शैली के पुश-ऑन कनेक्टर इंटरफ़ेस में एक आंतरिक महिला-से-महिला घटक होता है जिसे बुलेट या ब्लाइंडमेट के रूप में जाना जाता है, साथ ही दो बाहरी पैनल, सर्किट या केबल-माउंटेड कंटेनर होते हैं जिन्हें श्राउड्स कहा जाता है.इस प्रणाली से तारों की आवश्यकता समाप्त हो जाती है, जिससे छोटी-छोटी चाबियों का उपयोग किए बिना कनेक्ट करना आसान हो जाता है।इसकी विशेषताओं में से एक यह है कि यह संभोग के दौरान मामूली रेडियल असमानता को समायोजित करने में सक्षम है, जो घुमावदार कनेक्टर्स के साथ अस्वीकार्य होगा।
विशेषताएं:
उच्च आवृत्ति और बैंडविड्थ: एसएमपी कनेक्टर उच्च आवृत्ति और बैंडविड्थ क्षमताओं के साथ उच्च गति डेटा संचरण और संचार अनुप्रयोगों के लिए उपयुक्त हैं।
लघुकृत डिजाइनः लघुकृत डिजाइन के कारण एसएमपी कनेक्टर्स का आकार कॉम्पैक्ट होता है, जिससे उन्हें सीमित स्थान वाले वातावरण में उपयोग के लिए उपयुक्त बना दिया जाता है।
उच्च विश्वसनीयता: एसएमपी कनेक्टर स्थिर और विश्वसनीय संकेत संचरण सुनिश्चित करने के लिए विश्वसनीय कनेक्शन विधियों का उपयोग करते हैं, कनेक्टर पर प्लगिंग और अनप्लगिंग के प्रभाव को कम करते हैं।
उत्कृष्ट परिरक्षण प्रदर्शन: एसएमपी कनेक्टरों में आमतौर पर धातु के आवास या परिरक्षण संरचनाएं होती हैं जो विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से दबाती हैं, जिससे सिग्नल की गुणवत्ता में सुधार होता है।
कई चैनल विकल्पः एसएमपी कनेक्टर विभिन्न सिग्नल ट्रांसमिशन आवश्यकताओं को पूरा करने के लिए विभिन्न चैनल विकल्प प्रदान करते हैं।
उच्च स्थायित्व: एसएमपी कनेक्टर आमतौर पर टिकाऊ सामग्री से बने होते हैं, जो अच्छी स्थायित्व और लंबे जीवनकाल को सुनिश्चित करते हैं।
सुविधाजनक और उपयोग में आसान: एसएमपी कनेक्टर आमतौर पर पुश-पुल या सीधे सम्मिलन कनेक्शन विधियों का उपयोग करते हैं, जिससे आसानी से प्लगिंग और अनप्लगिंग के साथ-साथ सरल संचालन संभव होता है।
विनिर्देशः
| प्रतिबाधा | 50Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
| वोल्टेज स्थिर तरंग अनुपात वीएसडब्ल्यूआर |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास | पीतल, सोना चढ़ाना स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
आवेदनः
उच्च गति डेटा संचरणः उच्च आवृत्ति और बैंडविड्थ क्षमताओं के कारण, एसएमपी कनेक्टर का व्यापक रूप से उन परिदृश्यों में उपयोग किया जाता है जिनमें उच्च गति डेटा संचरण की आवश्यकता होती है, जैसे डेटा केंद्र,क्लाउड कंप्यूटिंग, और नेटवर्क संचार।
उपभोक्ता इलेक्ट्रॉनिक्स: एसएमपी कनेक्टर आमतौर पर उपभोक्ता इलेक्ट्रॉनिक्स उत्पादों जैसे स्मार्टफोन, टैबलेट और कैमरों में भी पाए जाते हैं,विभिन्न मॉड्यूलों और सर्किट बोर्डों को सिग्नल ट्रांसमिशन और बिजली आपूर्ति को सक्षम करने के लिए जोड़ने के लिए.
एयरोस्पेस और सैन्यः अपने कॉम्पैक्ट डिजाइन और विश्वसनीयता के कारण, एसएमपी कनेक्टर का व्यापक रूप से एयरोस्पेस और सैन्य अनुप्रयोगों में उपयोग किया जाता है, जिसमें सेंसर, रडार सिस्टम,और संचार उपकरण.
चिकित्सा उपकरण: एसएमपी कनेक्टर विभिन्न चिकित्सा उपकरणों, इमेजिंग उपकरणों और जीवन समर्थन प्रणालियों को जोड़कर चिकित्सा उपकरणों में महत्वपूर्ण भूमिका निभाते हैं, जिससे सटीक निदान और उपचार संभव होता है।
औद्योगिक स्वचालन: एसएमपी कनेक्टर व्यापक रूप से औद्योगिक स्वचालन में पीएलसी, सेंसर, एक्ट्यूएटर और औद्योगिक प्रक्रियाओं की निगरानी और नियंत्रण के लिए अन्य उपकरणों को जोड़ने के लिए उपयोग किए जाते हैं।
ऑटोमोटिव इलेक्ट्रॉनिक्स: ऑटोमोटिव इलेक्ट्रॉनिक्स प्रौद्योगिकी के विकास के साथ, एसएमपी कनेक्टर ऑटोमोटिव इलेक्ट्रॉनिक सिस्टम में एक आवश्यक भूमिका निभाते हैं, कार में मनोरंजन प्रणालियों को जोड़ते हैं,नेविगेशन प्रणाली, सुरक्षा नियंत्रण प्रणाली, और अधिक।
नोटः
हमारे पास 10,000 से अधिक प्रकार केआरएफ एडाप्टर,यदि आप जो कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमसे संपर्क करेंls.
