उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील | लिंग: | महिला |
|---|---|---|---|
| उत्पाद का नाम: | 2.92 मिमी, के प्रकार, एसएमके | कीवर्ड: | केबल कनेक्टर |
| वस्तु: | मिलीमीटर वेव कनेक्टर्स | चढ़ाना: | निक्ल से पोलिश किया हुआ |
| आवेदन: | आरएफ | ||
| प्रमुखता देना: | 40GHz फ्लैंज फीमेल आरएफ कनेक्टर,2 होल फीमेल आरएफ कनेक्टर,निकल प्लेटेड आरएफ केबल कनेक्टर |
||

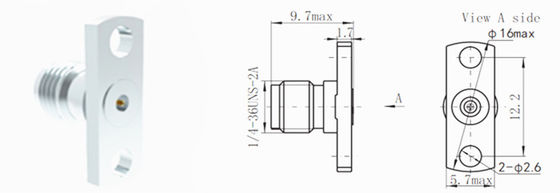

2-छेद फ्लैंज महिला 40GHz आरएफ कनेक्टर स्टेनलेस स्टील सामग्री
शीआन एलीट इलेक्ट्रॉनिक एक 2.92 मिमी महिला से 2.92 मिमी महिला श्रृंखला में निर्मित एडाप्टर है। यह श्रृंखला में 2.92 मिमी से 2.92 मिमी सहअक्ष एडाप्टर 40GHz तक काम करेगा।एडेप्टर जो एक पुरुष महिला या प्लग करने के लिए जैक विन्यास है "कनेक्टर सेवर" के रूप में जाना जाता है." आम तौर पर, कम नुकसान या कम वीएसडब्ल्यूआर पुरुष से महिला एडाप्टर को क्षति को रोकने के लिए अधिक महंगे घटक कनेक्टर्स पर रखा जाता है। बुलचेड एडाप्टर और राइट एंगल एडाप्टर भी उपलब्ध हैं।
2.92 मिमी कनेक्टर एक पिन और सॉकेट प्रकार का कनेक्टर है जो एक एयर डाइलेक्ट्रिक भरा हुआ इंटरफ़ेस का उपयोग करता है जो 40GHz तक मोड मुक्त संचालन सुनिश्चित करता है। इसे टाइप K कनेक्टर के रूप में भी जाना जाता है।कनेक्टर 3 के साथ यांत्रिक रूप से इंटरफेस करता है.5 मिमी और एसएमए कनेक्टरों के साथ, हालांकि, जंक्शन एक विखंडन पेश करता है जिसे ध्यान में रखा जाना चाहिए।92 मिमी कनेक्टर में एक छोटा पिन होता है जो कनेक्टर जोड़ी को जोड़ते समय पिन को सॉकेट संपर्क से मिलने से पहले बाहरी कंडक्टर संरेखण की अनुमति देता हैइस प्रकार कनेक्टर औद्योगिक उपयोग में क्षतिग्रस्त होने की संभावना कम होती है।
विनिर्देशः
| प्रतिबाधा | 50Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
|
वोल्टेज स्थिर तरंग अनुपात |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बेरीलियम कांस्य, स्वर्ण चढ़ाना | |
| शरीर / शेल / आवास |
पीतल, सोने से मढ़वाया,स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई/पीएलएफ |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
विशेषताएं:
* आवृत्ति सीमा डीसी से 40GHz तक
* निम्न वीएसडब्ल्यूआर
* कम आरएफ रिसाव
* उच्च विश्वसनीयता
* SMA और 3.5 मिमी कनेक्टर श्रृंखला के साथ संगत
आवेदनः
* उच्च गति डिजिटल
* उपकरण
* एयरोस्पेस
* उपग्रह संचार उपकरण (SATCOM)
* केबल इकट्ठे
* परीक्षण और माप
संबंधित उत्पाद:
| K-KFD196G | K महिला दो छेद फ्लैंज स्टेनलेस स्टील कनेक्टर |
| K-JFD4G | K पुरुष 4-छेद फ्लैंज सीधे स्टेनलेस स्टील कनेक्टर |
