उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | 2.92 आरएफ कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| स्थायित्व: | 500 चक्र | सामग्री: | स्टेनलेस स्टील |
| डिज़ाइन मानक: | आईईसी 60169-8 | प्रकार: | सीधा |
| लिंग: | महिला | ||
| प्रमुखता देना: | bnc कम्प्रेशन कनेक्टर,bnc केबल कनेक्टर |
||

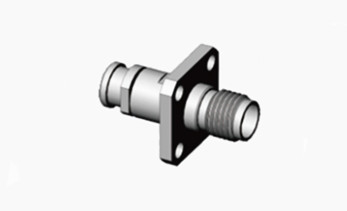

K2.92 MF30/MF30A/TLL40-1130A केबल के लिए 4 छेद वाली महिला स्टेनलेस स्टील आरएफ कोएक्स कनेक्टर
बीएनसी कनेक्टर, जिसे बायोनेट नील-कंसलमैन के नाम से भी जाना जाता है, एक लघु त्वरित कनेक्ट/डिस्कनेक्ट आरएफ (रेडियो फ्रीक्वेंसी) कनेक्टर है जिसे समाक्षीय केबलों के साथ उपयोग के लिए डिज़ाइन किया गया है।इसमें महिला कनेक्टर पर दो बेयॉनेट लैग हैं, जो केवल युग्मन नट को एक चौथाई मोड़ पर घुमाकर त्वरित कनेक्शन की अनुमति देता है। बीएनसी कनेक्टर विशेष रूप से लघु से उप-लघु समाक्षीय केबलों को समाप्त करने के लिए उपयुक्त हैं, जैसे कि आरजी -58,आरजी-59, आरजी-179, और आरजी-316. ये कनेक्टर आम तौर पर रेडियो, टेलीविजन, और अन्य आरएफ इलेक्ट्रॉनिक उपकरणों, परीक्षण उपकरणों, वीडियो संकेतों में पाए जाते हैं,और 10BASE2 कंप्यूटर नेटवर्क में ऐतिहासिक रूप से लोकप्रिय थेबीएनसी कनेक्टर का निर्माण केबल के 50 ओम या 75 ओम के विशिष्ट प्रतिबाधा से मेल खाने के लिए किया जाता है। वे कम माइक्रोवेव आवृत्ति अनुप्रयोगों में अच्छी तरह से प्रदर्शन करते हैं, जिसमें मॉनिटर शामिल हैंLAN (लोकल एरिया नेटवर्क), दूरसंचार उपकरण और परीक्षण उपकरण। MIL-C-39012/16-24l मानकों के अनुसार डिजाइन,इन कनेक्टर्स में युग्मन संभोग के लिए एक बायोनेट संरचना है और अंतरराष्ट्रीय स्तर पर उपलब्ध समकक्षों के साथ परस्पर उपयोग किया जा सकता हैवे तेजी से जुड़ने और हटाने की क्षमता प्रदान करते हैं, जिससे उन्हें रेडियो उपकरण और उपकरणों में समाक्षीय केबलों को जोड़ने के लिए आदर्श बना दिया जाता है।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50 ओम | |
| आवृत्ति सीमा | डीसी~40GHz | |
| नामित वोल्टेज | 250VRMS (समुद्र स्तर पर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 750 वीआरएमएस (समुद्र के अधिकतम स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000 एमओएचएम | |
| संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤3.0mOhm |
| केंद्र कंडक्टर | ≤2.0mOhm | |
| वीएसएमआर | ≤1.05+0.005f | |
उत्पाद का विवरणः
| सामग्री और यांत्रिक गुण | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने से सजी |
| महिला/सोकेट | बेरिलियम कांस्य | सोने से सजी | |
| लोचदार संपर्क | बेरिलियम कांस्य | निकेल लेपित | |
| शेल / आवास | पीतल, स्टेनलेस स्टील | सोने से मढ़वाया/पासिवेशन | |
| इन्सुलेटर | पीईआई/पीएलएफ | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 चक्र | ||
| संभोग चक्र | 500चक्र |
| संभोग टोक़ | 0.79N.m~1.13N.m |
| तापमान | -55°C~+125°C |
विशेषताएं:
संरचनात्मक विशेषताएं

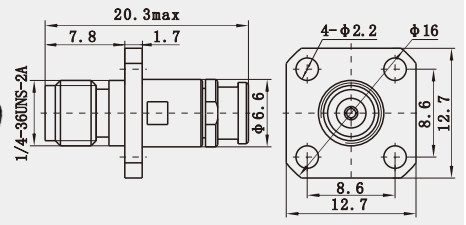

आकार और डिजाइनः K2.92 कनेक्टर का बाहरी कंडक्टर व्यास 2.92 मिमी है, जिसमें 50Ω का डिजाइन विशेषता प्रतिबाधा है।इसका संरचनात्मक डिजाइन अत्यंत छोटे आकारों में उच्च प्रदर्शन संचरण प्रभावों को बनाए रखने की अनुमति देता हैअपने छोटे आकार और हल्के वजन के कारण, K2.92 कनेक्टर के अनुप्रयोग परिदृश्यों में स्पष्ट फायदे हैं जिनमें स्थान की बचत और वजन में कमी की आवश्यकता होती है।
संगतताः के-प्रकार के कनेक्टर में एसएमए और 3.5 मिमी कनेक्टर के समान इंटरफ़ेस डिज़ाइन है और उनके साथ विनिमेय किया जा सकता है।यद्यपि इन तीनों कनेक्टरों में उनके नर और मादा भागों के आयामों में स्थिरता है, संक्रमण के बिना इंटरकनेक्शन की अनुमति देता है, विभिन्न कनेक्टरों का दीर्घकालिक उपयोग परस्पर परिवर्तनशील रूप से ट्रांसमिशन प्रदर्शन और परीक्षण सटीकता को प्रभावित कर सकता है,और जितना संभव हो उतना इससे बचना चाहिए।.
आवेदनः
परीक्षण उपकरण
परिशुद्धता माप: परीक्षण यंत्रों, विशेष रूप से मिलीमीटर तरंग परीक्षण उपकरण के क्षेत्र में, K2.92 कनेक्टर का अनुप्रयोग बहुत व्यापक है।इसकी उच्च सटीकता और उच्च आवृत्ति विशेषताएं इसे सटीक माप और डेटा विश्लेषण के लिए पसंदीदा कनेक्शन समाधान बनाती हैं।.
प्रयोगशाला उपयोगः कई प्रयोगशालाओं में K2.92 कनेक्टर प्रयोगात्मक उपकरणों के निर्माण और कनेक्शन के लिए उपयोग किए जाते हैं क्योंकि उनके स्थिर प्रदर्शन और सुविधाजनक संचालन के कारण।
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो आप इसे अपने कंप्यूटर पर भेज सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
