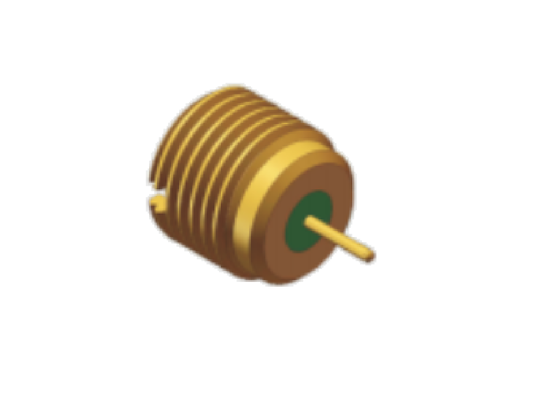

50 ओम गोल्ड प्लेटेड हर्मेटिक ग्लास सीलिंग एसएमपी आरएफ कनेक्टर पुरुष बल्कहेड स्मूथ बोर 40GHz
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| प्रोडक्ट का नाम: | एसएमपी आरएफ कनेक्टर | आवृत्ति: | डीसी~18GHz |
|---|---|---|---|
| केंद्र संपर्क: | कावर मिश्र धातु, सोना चढ़ाया हुआ | शंख: | कावर मिश्र धातु, सोना चढ़ाया हुआ |
| डीडब्ल्यूवी: | 500V | इन्सुलेशन प्रतिरोध: | 5000 ओम |
| रेटेड वोल्टेज: | 170V | तापमान की रेंज: | -55℃~+125℃ |
| आकार: | 50Ω | पिन ओडी: | 0.3 मिमी, 0.45 मिमी, 0.5 मिमी, 0.7 मिमी, 0.9 मिमी, 1.3 मिमी उपलब्ध |
| ढांकता हुआ: | काँच | इंटरफ़ेस: | चिकना बोर |
| बढ़ते: | बल्कहेड माउंट | लिंग: | पुरुष प्लग |
| प्रमुखता देना: | 50 ओम एसएमपी आरएफ कनेक्टर पुरुष बुलचाड,सोने की चादर वाली हेर्मेटिक एसएमपी कनेक्टर,40 गीगाहर्ट्ज चिकनी बोर आरएफ कनेक्टर |
||
उत्पाद वर्णन:
एसएमपी आरएफ कनेक्टर मेल बल्कहेड फुल डिटेंट लिमिटेड डिटेंट स्मूथ बोर 40GHz 50 ओम
एलीट इलेक्ट्रॉनिक्स एसएमपी आरएफ कनेक्टर 40 गीगाहर्ट्ज तक संचालित होते हैं और पूरी फ्रीक्वेंसी रेंज में उत्कृष्ट सिग्नल अखंडता प्रदान करते हैं, जिसमें कम उच्च-आवृत्ति हानि और विरूपण-मुक्त स्थिर सिग्नल ट्रांसमिशन शामिल है। हमारे स्व-विकसित टूल-फ्री पुश-ऑन मेटिंग इंटरफ़ेस से सुसज्जित, कनेक्टर भारी टॉर्क रिंच के बिना त्वरित प्लग-एंड-प्ले असेंबली की अनुमति देते हैं, उत्पादन चक्र के समय में भारी कटौती करते हैं और बड़े पैमाने पर विनिर्माण दक्षता को बढ़ाते हैं।
कॉन्फ़िगरेशन की एक पूरी श्रृंखला उपलब्ध है, जिसमें सीधे, समकोण और फ़्लैंज-माउंट संस्करण शामिल हैं। तीन पुरुष प्लग डिज़ाइन पेश किए जाते हैं: फुल डिटेंट, लिमिटेड डिटेंट और स्मूथ बोर। ग्राहक प्रतिधारण बल और वायरिंग एकीकरण घनत्व को लचीले ढंग से संतुलित करने के लिए उपकरण लेआउट और आवश्यक लॉकिंग ताकत के अनुसार मॉडल का चयन कर सकते हैं। ये कनेक्टर सटीक उच्च-आवृत्ति अनुप्रयोगों जैसे माइक्रोवेव परीक्षण उपकरण, मिलीमीटर-वेव मॉड्यूल और कॉम्पैक्ट आरएफ उपकरण के लिए आदर्श हैं।
बल तुलना:सम्मिलन और निष्कर्षण बल पदानुक्रम का अनुसरण करता है:पूर्ण डिटेंट > सीमित डिटेंट > स्मूथ बोर.
रूपरेखा आयामकाएसएमपी आरएफ कनेक्टर पुरुष बल्कहेड कनेक्टर, मॉडल : एसएमपी(एम)-जेवाईडी82-एस
|
प्रतिरूप संख्या। |
एल | डी | इंटरफ़ेस | टिप्पणी |
| एसएमपी(एम)-जेवाईडी43 | 2.7 मिमी | 0.39 | सीमित निरोध | भली भांति बंद, सगाई की गहराई: 2.79 मिमी |
| एसएमपी(एम)-जेवाईडी43-एस | 2.7 मिमी | 0.39 | चिकना बोर | भली भांति बंद, सगाई की गहराई: 2.79 मिमी |
| एसएमपी(एम)-JYD65 | 1.5 मिमी | 0.3 | सीमित निरोध | भली भांति बंद, सगाई की गहराई: 2.79 मिमी |
| एसएमपी(एम)-जेवाईडी82 | 2.1 मिमी | 0.39 | सीमित निरोध | भली भांति बंद, सगाई की गहराई: 2.79 मिमी |
| एसएमपी(एम)-जेवाईडी82-एस | 2.1 मिमी | 0.39 | चिकना बोर | भली भांति बंद, सगाई की गहराई: 2.79 मिमी |
| एसएमपी(एम)-जेवाईडी92-एफ | 2.9 मिमी | 0.6 | पूर्ण निरोध | भली भांति बंद, सगाई की गहराई: 2.79 मिमी |
ध्यान दें: हमारे पास पिन OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3 भी है, यदि आपको अलग-अलग आकार के पिन की आवश्यकता है तो कृपया बेझिझक हमसे संपर्क करें।
अनुप्रयोग:
शीआन एलीट इलेक्ट्रॉनिक्स है ए के अग्रणी निर्माता आरएफ/माइक्रोवा/वेव-गाइड कनेक्टर, एडेप्टरएवं केबल असेंबलियाँ एयरोस्पेस, विमानन, नेविगेशन, उपग्रह, रडार, संचार, इलेक्ट्रॉनिक्स उद्योग में सेवा प्रदान करना।
पैकिंग एवं शिपिंग:
पैकेजिंग:
पैकेज आयाम: बाहरी छोटा कार्टन L 26.5cm *W18.5cm *H14cm के साथ
शिपिंग:
शिपिंग समय: स्टॉक किए गए आरएफ समाक्षीय एडाप्टर कनेक्टर के लिए 5-10 कार्य दिवस। नए उत्पादन के लिए, इसमें लगभग 8-12 सप्ताह लगेंगे, डिलीवरी का समय हम प्रदान करते हैंरूढ़िवादीशिपमेंट से पहले उत्पाद की गुणवत्ता सुनिश्चित करने के लिए।
