उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसएमपी आरएफ समाक्षीय कनेक्टर | चढ़ाना: | सोना चढ़ाना |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | प्रमाणपत्र: | आईएसओ-9001-2015 |
| लिंग: | महिला | शरीर शैली: | समकोण |
| जीवनभर: | 500 साइकिलें | माउंट विधि: | निकला हुआ किनारा माउंट |
| प्रमुखता देना: | CXN3506/MF108A केबल एसएमपी आरएफ कनेक्टर,एसएमपी महिला दाएं कोण आरएफ कनेक्टर |
||

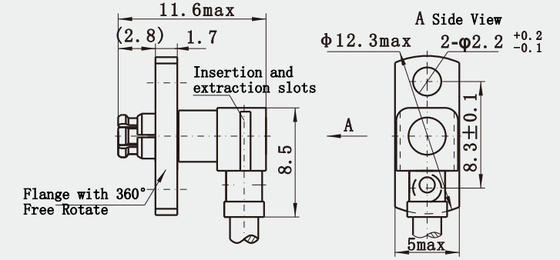

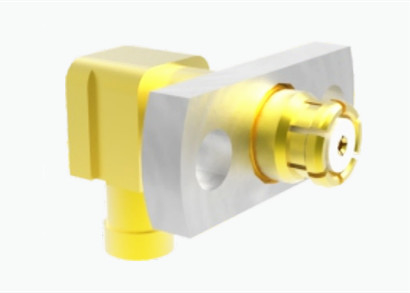

एसएमपी महिला राइट एंगल आरएफ कनेक्टर के लिए CXN3506/MF108A केबल के लिए 360° फ्री रोटेट फ्लैंज के साथ
एसएमपी एक लघु पुश-ऑन आरएफ समाक्षीय कनेक्टर है जिसमें छोटे आकार, हल्के वजन, उत्कृष्ट भूकंपीय प्रदर्शन और एक विस्तृत कार्य आवृत्ति रेंज है।यह 30GHz तक काम करता है (हमारा उच्च प्रदर्शन SMP कनेक्टर 40GHz तक पहुंच सकता है), और प्लग तीन इंटरफेस रूपों में आता हैः पूर्ण डिटेंशन, सीमित डिटेंशन, और गैर-थ्रेडेड छेद (ब्रेकिंग सहित) ।ये विभिन्न इंटरफ़ेस विकल्प ब्रॉडबैंड कनेक्टरों का एक साथ उपयोग करते समय अंधा संभोग के दौरान अक्षीय या रेडियल आंदोलन की जरूरतों को पूरा कर सकते हैंयह उच्च विश्वसनीयता और मॉड्यूलर घनत्व की आवश्यकता वाली स्थापना स्थितियों के लिए उपयुक्त है।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | डीसी~40GHz | |
| नामित वोल्टेज | 170VRMS* | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500VRMS* | |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | सामान्य≤2.5mΩ, सीलिंग≤4mΩ |
| केंद्र कंडक्टर | सामान्य≤6mΩ, सीलिंग≤26mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | एसएन-पी कांस्य, सुनहरा चढ़ाना |
| स्त्री | बेरीलियम कांस्य, सोने से सजी | |
| लोचदार संपर्क | बेरिलियम कांस्य | सोने से सजी |
| शेल और अन्य धातु भागों | पीतल | सोने से ढँका हुआ |
| इन्सुलेटर | ग्लास सिंटरिंग/पीटीएफई/पीईआई | |
| हेर्मेटिक उत्पाद रिसाव दर | 1.01325×10-3Pa·cm3/s | |
एसएमपी कनेक्टर के लिए विशेषताएंः
1पुश-ऑन कनेक्शन प्रकारः एसएमपी कनेक्टर एक पुश-ऑन डिजाइन का उपयोग करता है जो त्वरित और आसान कनेक्शन और डिस्कनेक्शन की अनुमति देता है।
2विभिन्न प्रकार के इंटरफेसः यह तीन प्रकार के इंटरफेस प्रदान करता हैः पूर्ण डिटेंशन, सीमित डिटेंशन और अनथ्रेडेड छेद (ब्रेकिंग सहित), विभिन्न कनेक्शन आवश्यकताओं को पूरा करता है।
3स्नैप-इन विकल्पः पुश-ऑन प्रकार के अलावा, एसएमपी कनेक्टर के स्नैप-इन वेरिएंट उपलब्ध हैं, जो उपयोगकर्ताओं को अधिक विकल्प प्रदान करते हैं।
एसएमपी कनेक्टर केबल अपने कॉम्पैक्ट डिजाइन, मजबूत अनुकूलन क्षमता और सुविधाजनक संचालन के कारण उच्च घनत्व वाले रेडियो फ्रीक्वेंसी/माइक्रोवेव अनुप्रयोगों के लिए आदर्श है।इसके विभिन्न इंटरफ़ेस रूप और उपयोग में आसान पुश-ऑन डिजाइन विभिन्न वातावरणों में त्वरित और विश्वसनीय कनेक्शन या डिस्कनेक्शन की अनुमति देते हैं, आधुनिक उच्च प्रदर्शन कनेक्टिविटी प्रौद्योगिकी की मांगों को पूरा करता है।
| आरएफ केबल के इकट्ठे |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| आरएफ एडाप्टर |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टरमिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
नोटः
हमारे पास 10,000 से अधिक प्रकार केएसएमपी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंआईएस।
