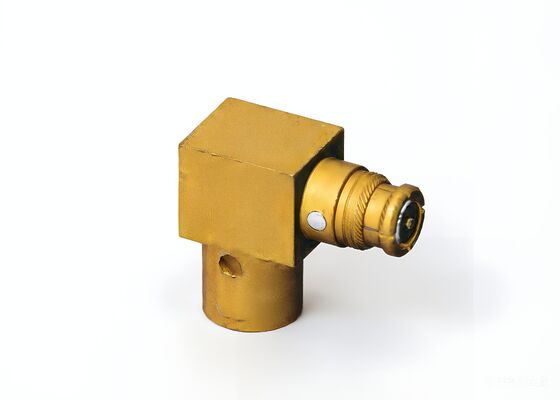

केबल CXN3507 के लिए SMP समकोण महिला जैक 50 ohm18 GHz 40GHz
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| प्रोडक्ट का नाम: | एसएमपी आरएफ कनेक्टर्स | लिंग: | महिला |
|---|---|---|---|
| नमूना: | एसएमपी-KW507-2 | आवृति सीमा: | 0.3MHz-18GHz |
| आवास: | तांबा मिश्र धातु, सोना चढ़ाना | पैकेजिंग विवरण: | तांबे की मिश्र धातु, सोने की परत |
| भुगतान की शर्तें: | पीटीएफई | इन्सुलेशन प्रतिरोध: | >5000MΩ |
| डीडब्ल्यूवी: | 500V | मॉडल नंबर: | 50 ओम |
| तापमान: | -55℃～+125℃ | केबल प्रकार: | सीएक्सएन3507 |
| स्टॉक में: | >200पीसी | पैकेजिंग विवरण: | तांबा मिश्र धातु, सोने की चढ़ाना |
| मुक़ाबला: | 50 ओम | ||
| प्रमुखता देना: | एसएमपी राइट एंगल फीमेल जैक 50 ओम,एसएमपी आरएफ कनेक्टर 18 गीगाहर्ट्ज़ 40 गीगाहर्ट्ज़,वारंटी के साथ एसएमपी केबल कनेक्टर |
||
उत्पाद का वर्णन:
एसएमपी आरएफ कनेक्टर 40 गीगाहर्ट्ज तक उच्च आवृत्ति अनुप्रयोगों के लिए डिज़ाइन किए गए लघु पुश-ऑन आरएफ समाक्षीय कनेक्टर हैं। उनका कॉम्पैक्ट डिजाइन उच्च घनत्व बोर्ड-टू-बोर्ड इंटरकनेक्शन को सक्षम करता है,उन्हें संचार में व्यापक रूप से उपयोग किया जा रहा हैपुरुष प्लग तीन कॉन्फ़िगरेशन में उपलब्ध है, क्रमशः उच्च प्रतिधारण बल के लिए अनुकूलित पूर्ण, सीमित, और चिकनी बोर।बार-बार संभोग चक्र, और अंधा-साजोश अनुप्रयोगों, इस प्रकार पीसीबी और केबल विधानसभा के लिए विविध आवश्यकताओं को पूरा करते हैं।
|
विद्युत विशेषताएं
|
||
|
प्रतिबाधा
|
50Ω
|
|
|
आवृत्ति सीमा
|
डीसी~40GHz
|
|
|
नामित वोल्टेज
|
170VRMS
|
|
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
500VRMS
|
|
|
इन्सुलेशन प्रतिरोध
|
≥5000MΩ
|
|
|
|
बाहरी कंडक्टर
|
सामान्य≤2.5mΩ
|
|
केंद्र कंडक्टर
|
सामान्य≤6mΩ
|
|
|
वीएसडब्ल्यूआर
|
≤1.3
|
|
| वीएसडब्ल्यूआर | डीसी~18GHz | 18 गीगाहर्ट्ज से 26.5 गीगाहर्ट्ज | 26.5~40GHz | |
| सीधा | ≤1.25 | ≤1.3 | ≤1.4 | |
| सही कोण | ≤1.3 | |||
| एडाप्टर | ≤1.25 | ≤1.3 | ≤1.4 | |
| अन्य | ≤1.3 |
परिदृश्य आयामएसएमपी आरएफ कनेक्टरJएक संभोग केबल CXN3506, मॉडलःSMP-KW507-2 18GHz 40GHz तक
एसएमपीआरएफ कनेक्टरआपके संदर्भ के लिए केबल असेंबलीः
केबल का मॉडल:CXN 3507
केबल ओडीः3.6 मिमी
केबल रंगःग्रे
आवृत्तिः18GHz, 40GHz तक
हमारे पास भी सीधा, फ्लैंज हैएसएमपी आरएफ कनेक्टर, एसएमपी मॉडल:SMP-K507 18GHz, 40GHz तक
केबल का मॉडल:CXN 3507
केबल ओडीः3.6 मिमी
केबल का रंगःग्रे
अधिक उत्पाद और विस्तृत विनिर्देश, कृपया हमसे स्वतंत्र रूप से संपर्क करें।
अनुप्रयोग:
सियान एलीट इलेक्ट्रॉनिक आरएफ कनेक्टर और एडाप्टर, माइक्रोवेव/वेवगाइड घटकों और केबल असेंबली का एक अग्रणी निर्माता है, जो एयरोस्पेस, विमानन, नेविगेशन, उपग्रह, रडार,संचार23 वर्ष से अधिक समय से खेतों में.
अनुकूलन:
विभिन्न लंबाई के लिए उत्पाद अनुकूलन सेवाएंएसएमपी आरएफ कनेक्टरउपलब्ध हैंः
ब्रांड नाम: ELT
MOQ: 200 पीसी
मूल्यः मात्रा के आधार पर
कृपया हमें ड्राइंग या विवरण भेजें और हम अपने इंजीनियर को मूल्यांकन की व्यवस्था करने देंगे या हम आपको वैकल्पिक मॉडल की सिफारिश करेंगे या हमारे समाधान की आपूर्ति करेंगे।
हम भी कनेक्टर्स के लिए अनुकूलन की आपूर्ति कर सकते हैं जैसे किएसएमए, एसएसएमए, एसएमपी, एसएसएमपी ((एसएमपीएम), सीएसएमपी ((एसएमपीएस), एएसएमपी, एन, टीएनसी, टीएनसीए, बीएमए, एसबीएमए, 2.92 मिमी, 2.4 मिमी, 1.85 मिमी, माइक्रो डी कनेक्टर,आरएफ भार,एंटीना, फिल्टर, पावर डिवाइडर, युग्मक।
पैकिंग और शिपिंग:
के लिए पैकेजिंगएसएमपी आरएफ कनेक्टर:
1 टुकड़ा/ छोटा प्लास्टिक बैग
10 टुकड़े/ बड़ा प्लास्टिक बैग
100 टुकड़े/कार्टन बॉक्स
दएसएमपी आरएफ कनेक्टरशिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे से कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया जाता है। बॉक्स को आसानी से पहचान के लिए उत्पाद के नाम और विनिर्देशों के साथ लेबल किया गया है।
नौवहन के लिए,एसएमपी आरएफ कनेक्टरबॉक्स में रखा जाता है. हम शिपिंग के बाद ट्रैकिंग नंबर प्रदान करेंगे.
