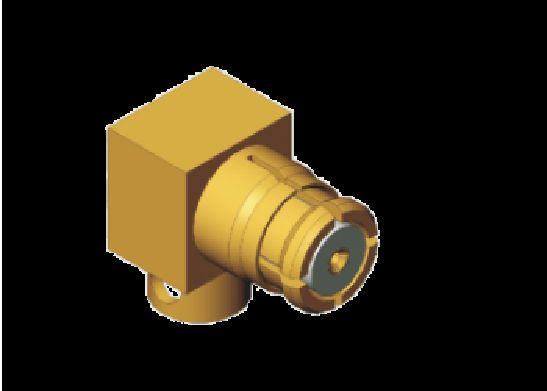

Right Angle SMP Female Cable Connector Straight Jack SMP Cable Frequency Up To 18GHz

बड़ी छवि : सबसे अच्छी कीमत

उत्पाद विवरण:

उत्पत्ति के प्लेस:	शीआन, चीन
ब्रांड नाम:	ELT
प्रमाणन:	ISO Certificates
मॉडल संख्या:	एसएमपी-KW506

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	आवश्यकता के अनुसार स्टॉक में
मूल्य:	Depending on the quantity
पैकेजिंग विवरण:	1pcs/प्लास्टिक बैग; 10 पीसी/बड़ा प्लैटिक बैग ； 100pcs/कार्टन
प्रसव के समय:	भुगतान के बाद 5 से 10 कार्य दिवस
भुगतान शर्तें:	टी/टी या नियंत्रण रेखा
आपूर्ति की क्षमता:	आवश्यकताओं के रूप में

संपर्क करें

विस्तृत उत्पाद विवरण

प्रोडक्ट का नाम:	एसएमपी आरएफ कनेक्टर	नमूना:	एसएमपी-KW506
आवृति सीमा:	0.3MHz-18GHz	आवास:	तांबा मिश्र धातु, सोना चढ़ाना
पैकेजिंग विवरण:	तांबे की मिश्र धातु, सोने की परत	भुगतान की शर्तें:	पीटीएफई
इन्सुलेशन प्रतिरोध:	>5000MΩ	डीडब्ल्यूवी:	500V
मॉडल नंबर:	50Ω	तापमान:	-55℃～+125℃
स्टॉक में:	>500पीसी
प्रमुखता देना:	समकोण एसएमपी महिला कनेक्टर , स्ट्रेट जैक एसएमपी केबल , एसएमपी आरएफ कनेक्टर 18GHz

उत्पाद विवरण:

SMP RF कनेक्टर एक पुश-ऑन सबमिनिएचर RF कोएक्सियल कनेक्टर है जिसे 40 GHz तक उच्च-आवृत्ति अनुप्रयोगों के लिए डिज़ाइन किया गया है। अपने कॉम्पैक्ट आकार और विश्वसनीय प्रदर्शन के लिए प्रसिद्ध, यह विभिन्न इलेक्ट्रॉनिक उपकरणों, प्रणालियों, संचार, सैटकॉम (सैटेलाइट संचार), रडार और अन्य संबंधित क्षेत्रों में बोर्ड-टू-बोर्ड कनेक्शन के लिए आदर्श है। यह महत्वपूर्ण माउंटिंग स्पेस बचाता है, जिससे उच्च-घनत्व वाले बोर्ड कनेक्शन संभव होते हैं। पुरुष प्लग तीन विन्यासों में उपलब्ध है: फुल डिटेंट, लिमिटेड डिटेंट (जिसे सेमी-डिटेंट या हाफ-डिटेंट भी कहा जाता है), और स्मूथ बोर (कैचर'स मिट प्रकार सहित)।​

विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर, उपयोगकर्ता उपयुक्त विन्यास के साथ पुरुष प्लग का चयन कर सकते हैं। जब आवृत्ति रुकावट चिंता का विषय नहीं है, तो फुल डिटेंट संस्करण की सिफारिश की जाती है। यह अधिकतम कनेक्शन प्रतिधारण बल प्रदान करता है, साथ ही बेहतर कंपन और प्रभाव प्रतिरोध भी प्रदान करता है, जिससे यह केबल कनेक्शन के लिए आमतौर पर उपयोग किया जाता है।​

कई मेटिंग चक्रों की आवश्यकता वाले अनुप्रयोगों के लिए, लिमिटेड डिटेंट (जिसे सेमी-डिटेंट या हाफ-डिटेंट भी कहा जाता है) उपयुक्त है। स्मूथ बोर संरचना से व्युत्पन्न, यह मध्यम प्रतिधारण बल प्रदान करता है और पीसीबी असेंबली और ब्लाइंड-मेटिंग कनेक्शन में व्यापक रूप से उपयोग किया जाता है।​

जब बड़ी संख्या में  शिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया गया आता है। बॉक्स को आसान पहचान के लिए उत्पाद नाम और विनिर्देशों के साथ लेबल किया गया है। बोर्ड-टू-बोर्ड कनेक्टर को असेंबल किया जाता है, तो स्मूथ बोर विन्यास को प्राथमिकता दी जाती है। इसमें समान जुड़ाव और वियोग बल होते हैं, जबकि अक्षीय और रेडियल मिसलिग्न्मेंट को समायोजित करता है, जिससे यह ब्लाइंड-मेटिंग अनुप्रयोगों के लिए एक सामान्य विकल्प बन जाता है।

विद्युत विशेषताएँ
प्रतिबाधा	50Ω
आवृत्ति रेंज	DC~40GHz
रेटेड वोल्टेज	170VRMS
डाइलेक्ट्रिक्स वोल्टेज-प्रतिरोध	500VRMS
इन्सुलेशन प्रतिरोध	≥5000MΩ
संपर्क प्रतिरोध	बाहरी कंडक्टर	सामान्य≤2.5mΩ
	केंद्र कंडक्टर	सामान्य≤6mΩ
VSWR	≤1.3

VSWR		DC~18GHz	18GHz~26.5GHz	26.5~40GHz
	सीधा	≤1.25	≤1.3	≤1.4
	दायां कोण	≤1.3
	एडाप्टर	≤1.25	≤1.3	≤1.4
	अन्य	≤1.3

पुरुष प्लग के लिए आउटलाइन आयाम शिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया गया आता है। बॉक्स को आसान पहचान के लिए उत्पाद नाम और विनिर्देशों के साथ लेबल किया गया है। जैक मेटिंग केबल CXN3506, मॉडल: SMP-KW506 18GHz तक

शिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया गया आता है। बॉक्स को आसान पहचान के लिए उत्पाद नाम और विनिर्देशों के साथ लेबल किया गया है। केबल असेंबली आपके संदर्भ के लिए:

केबल मॉडल:CXN 3506

केबल OD: 2.3mm

केबल रंग : ग्रे

आवृत्ति:18GHz तक

हमारे पास सीधा शिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया गया आता है। बॉक्स को आसान पहचान के लिए उत्पाद नाम और विनिर्देशों के साथ लेबल किया गया है। केबल कनेक्टर भी है, SMP मॉडल:SMP-K506 18GHz तक

केबल मॉडल: CXN 3506

केबल OD: 2.3mm

केबल रंग: ग्रे

अधिक उत्पाद, कृपया शिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया गया आता है। बॉक्स को आसान पहचान के लिए उत्पाद नाम और विनिर्देशों के साथ लेबल किया गया है। कैटलॉग के लिए स्वतंत्र रूप से हमसे संपर्क करें sales3@xa-elite.com.cn

अनुप्रयोग:

Xi'an Elite Electronic RF Connectors & Adapters, Microwave/Waveguide components & Cable Assemblies के एक अग्रणी निर्माता हैं, जो 23 से अधिक वर्षों से एयरोस्पेस, विमानन, नेविगेशन, सैटेलाइट, रडार, संचार क्षेत्रों में सेवा दे रहे हैं।. अनुकूलन:

विभिन्न लंबाई के लिए उत्पाद अनुकूलन सेवाएँ

SMP RF कनेक्टर शिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया गया आता है। बॉक्स को आसान पहचान के लिए उत्पाद नाम और विनिर्देशों के साथ लेबल किया गया है।ब्रांड नाम: ELT

MOQ: 200 पीसी

मूल्य: मात्रा पर निर्भर करता है

कृपया हमें ड्राइंग या विवरण भेजें और हम अपने इंजीनियर को मूल्यांकन की व्यवस्था करने देंगे या हम आपको वैकल्पिक मॉडल की सिफारिश करेंगे या अपना समाधान प्रदान करेंगे।

हम कनेक्टर्स के लिए अनुकूलन भी प्रदान कर सकते हैं जैसे

SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D Connectors, RF लोड, एंटीना, फिल्टर, पावर डिवाइडर, कपलर।पैकेजिंग और शिपिंग:
