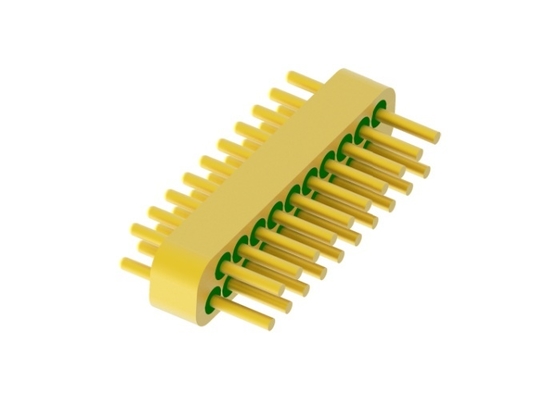

20 पिन 2 पंक्तियों वाले हर्मेटिक इलेक्ट्रिकल कनेक्टर छोटे आकार के गोल्ड वायर बॉन्डिंग MC-827T2-JH
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| Product Name: | Hermetic Multi-pin Headers | Impedance: | other |
|---|---|---|---|
| Pin: | 20-pin | Row: | 2-row |
| Plating: | Gold Plated | Pin Material: | Kovar 4J29 |
| Glass: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 |
20 पिन 2 पंक्तियों वाले हेर्मेटिक मल्टी-पिन हेडर, गोल्ड वायर बॉन्डिंग सतह के साथ
हेर्मेटिक ग्लास टू मेटल सील RF/DC फीडथ्रू /मल्टी-पिन हेडर /कनेक्टरको यह भी कहा जाता हैग्लास इंसुलेटर. इनका उपयोग मुख्य रूप से गैस सीलिंग आवश्यकताओं वाले मॉड्यूल और मॉड्यूल, मॉड्यूल और घटकों के बीच माइक्रोवेव सिग्नल, पावर सिग्नल और नियंत्रण सिग्नल संचारित करने के लिए किया जाता है। ये सीलिंग घटकों में सबसे महत्वपूर्ण घटकों में से एक हैं।
कम डाइइलेक्ट्रिक स्थिरांक और कम डाइइलेक्ट्रिक हानि वाले ग्लास का उपयोग इन्सुलेटिंग और सपोर्टिंग सामग्री के रूप में किया जाता है। आवास और कंडक्टर कोवर मिश्र धातु से बने होते हैं जो उच्च तापमान पर सिंटर किए जाते हैं, और सतह को सोने से मढ़ दिया जाता है। केंद्र कंडक्टर में विभिन्न समाप्ति शैलियाँ हैं जैसे कि गोल्ड वायर बॉन्डिंग, सोल्डरिंग और मेटिंग आदि।ग्लास इंसुलेटर छोटे, हल्के, हेर्मेटिक, उच्च विश्वसनीय होते हैं और हाल के वर्षों में इलेक्ट्रॉनिक्स विनिर्माण उद्योगों में व्यापक रूप से उपयोग किए जाते हैं।
विशिष्टता:
| उत्पाद का नाम | ग्लास टू मेटलमल्टी-पिन हेडर |
| इम्पीडेंस | अन्य |
| प्रकार | 20 पिन |
| पंक्तियाँ | 2 पंक्तियाँ |
| रंग | सोने से मढ़ |
| आवास और पिन सामग्री | कोवर 4J29 |
|
ग्लास सामग्री
ग्लास का रंग
|
7050 या 7070 प्रकार या DM308
हरा या सफेद
|
| आवृत्ति रेंज | NA |
| VSWR | NA |
| वोल्टेज का सामना करें | ≥300V |
|
हेर्मेसीटी लीक दर |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ एकल पिन के लिए, ≥1000MΩ मल्टी-पिन के लिए, |
| ऑपरेटिंग तापमान | -65℃~+260℃ |

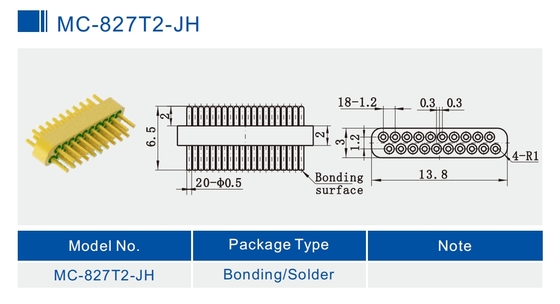

विस्तृत छवि
इकाई:मिमी
उत्पाद सूची:
| 50Ω RF सिंगल-पिन JM सीरीज | सोल्डरिंग मेटिंग और बॉन्डिंग विकल्प |
| 50Ω RF सिंगल-पिन JM स्टैंडर्ड सीरीज | सोल्डरिंग मेटिंग और बॉन्डिंग विकल्प |
| 50Ω RF सिंगल-पिन JM नॉन-स्टैंडर्ड सीरीज | सोल्डरिंग मेटिंग और बॉन्डिंग विकल्प |
| DC सिंगल-पिन JK सीरीज | सोल्डरिंग और बॉन्डिंग विकल्प |
| DC सिंगल-पिन JK स्टैंडर्ड सीरीज | सोल्डरिंग और बॉन्डिंग विकल्प |
| DC सिंगल-पिन JK नॉन-स्टैंडर्ड सीरीज | सोल्डरिंग और कील हेड बॉन्डिंग विकल्प |
|
मल्टी-पिन हेडर JMC सीरीज
|
1-3 पंक्तियों के साथ 1-9 पिन विकल्प |
| कस्टम आयाम |
विस्तृत श्रृंखला |
कैटलॉग-ग्लास-टू-मेटल हेर्मेटिक सील्स.pdf
विशेषताएँ:
- छोटा आकार
- हल्का
- हेर्मेटिक
- स्थिर गुणवत्ता और उच्च विश्वसनीयता
- आंतरिक कंडक्टर: गोल्ड वायर बॉन्डिंग, सोल्डरिंग और मेटिंग विधि विकल्प के लिए
अनुप्रयोग:
इलेक्ट्रॉनिक्स पैकेज, इलेक्ट्रॉनिक्स काउंटरमेशर्स, उपग्रहों, मिसाइलों, रडार और सैन्य, एवियोनिक्स, एयरोस्पेस और ऑटोमोटिव क्षेत्र में अन्य की विस्तृत अनुप्रयोग श्रृंखला। इसका उपयोग SMA, मिलीमीटर वेव उत्पादों के साथ किया जा सकता है।
लाभ:
- 1.27um सोने से मढ़ के साथ सैन्य ग्रेड
- सख्तसहिष्णुता नियंत्रण
- विकल्प के लिए मानक और कस्टम डिज़ाइन।
- उच्चलागत प्रभावी उत्पाद और सेवाएं
- मानक आकारों के लिए बड़े स्टॉक
- कस्टम उत्पादों के लिए तेज़ डिलीवरी
ध्यान दें:
हमारे पास 100,000 से अधिक प्रकार के हेर्मेटिक ग्लास टू मेटल सील कनेक्टर, हैं, यदि आपको उपयोग किया जा रहा कनेक्टर नहीं मिलता है, तो कृपया अपनी जानकारी के साथ हमसे संपर्क करें।
