उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | 2 छेद निकला हुआ किनारा एसएमपी आरएफ कनेक्टर | नमूना: | एसएमपी-जेएफडी30जी-एफ |
|---|---|---|---|
| आवृति सीमा: | 0.3MHz-18GHz, 40GHz | आवास: | स्टेनलेस स्टील, पैसिविशन |
| पैकेजिंग विवरण: | तांबे की मिश्र धातु, सोने की परत | इंटरफ़ेस प्रपत्र: | पूर्ण निरोध |
| मॉडल नंबर: | 50Ω | इन्सुलेशन प्रतिरोध: | >5000MΩ |
| डीडब्ल्यूवी: | 500V | आपूर्ति की योग्यता: | 2 छेद निकला हुआ किनारा माउंट |
| भुगतान की शर्तें: | पीटीएफई | न्यूनतम आदेश मात्रा: | 2.79 मिमी |
| तापमान: | -55℃~+125℃ | भंडार: | उपलब्ध नहीं है |
| पैकेजिंग विवरण: | तांबा मिश्र धातु, सोने की चढ़ाना | मुक़ाबला: | 50Ω |
| आवास: | स्टेनलेस स्टील, पास होना | ||
| प्रमुखता देना: | पूर्ण डिटेंट एसएमपी पुरुष प्लग,एसएमपी पुरुष प्लग 2 छेद,एसएस फुल डिटेंट माइक्रोस्ट्रिप कनेक्टर |
||
SMP RF कनेक्टर एक पुश-ऑन सबमिनिएचर RF कोएक्सियल कनेक्टर है जिसे 40Ghz तक के उच्च-आवृत्ति अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह अपने कॉम्पैक्ट आकार और विश्वसनीय प्रदर्शन के लिए जाना जाता है, जो इसे विभिन्न इलेक्ट्रॉनिक उपकरणों, प्रणालियों, संचार, स्टैकोम, रडार आदि में बोर्ड के बीच कनेक्शन के लिए आदर्श बनाता है। यह उच्च घनत्व वाले बोर्ड कनेक्शन को महसूस करने के लिए बड़े माउंटिंग स्पेस को बचा सकता है। पुरुष SMP RF कनेक्टर में तीन संरचनाएं होती हैं: पूर्ण डिटेंट, सीमित डिटेंट (जिसे सेमी डिटेंट, हाफ डिटेंट भी कहा जाता है) और स्मूथ बोर (कैचर मिट सहित)।
विभिन्न उपयोग अनुप्रयोगों के अनुसार, उपयोगकर्ता विभिन्न संरचनाओं के साथ पुरुष SMP RF कनेक्टर चुन सकता है। जब उपयोगकर्ता को आवृत्ति हस्तक्षेप की आवश्यकता नहीं होती है, तो वे पूर्ण डिटेंट चुन सकते हैं। पूर्ण डिटेंटमें अधिकतम कनेक्शन प्रतिधारण बल, सर्वोत्तम कंपन प्रतिरोध और प्रभाव प्रदर्शन होता है। यह आमतौर पर केबल कनेक्शन के लिए उपयोग किया जाता है।
जब उपयोगकर्ता को कई बार डालने की आवश्यकता होती है, तो वे सीमित डिटेंट (जिसे सेमी डिटेंट, हाफ डिटेंट भी कहा जाता है) का उपयोग कर सकते हैं। टीवह प्रतिधारण बल मध्यम आधार हैस्मूथ बोर संरचना पर। यह पीसीबी असेंबली और ब्लाइंड मेटिंग कनेक्शन के लिए व्यापक रूप से उपयोग किया जाता है।
जब उपयोगकर्ता को अधिक की आवश्यकता होती है या कई SMP बोर्ड से बोर्ड कनेक्टर को असेंबल करना पड़ता है, तो वे स्मूथ बोर संरचना चुन सकते हैं। स्मूथ बोरमें समान जुड़ाव बल और वियोग बल होता है और यह अक्षीय और रेडियल मिसलिग्न्मेंट की अनुमति देता है। इसका उपयोग अक्सर ब्लाइंड मेटिंग कनेक्शन में किया जाता है।

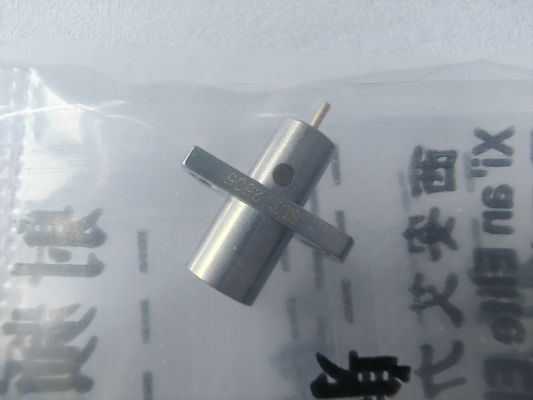

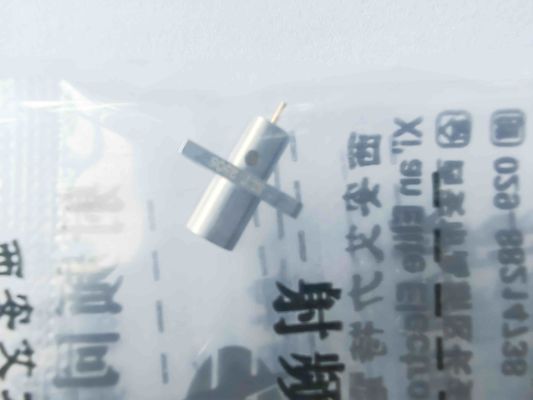

स्टेनलेस स्टील SMP पुरुष पूर्ण डिटेंट कनेक्टर का रूपरेखा आयाम (इकाई: मिमी):SMP-JFD30G-F
स्टेनलेस स्टील पुरुष के लिएशिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया गया है। बॉक्स को आसान पहचान के लिए उत्पाद नाम और विनिर्देशों के साथ लेबल किया गया है।2 होल फ्लैंज माउंट कनेक्टर: SMP-JFD30G श्रृंखला, हमारे पास स्मूथ बोर प्रकार SMP-JFD30G-S भी है।
![]()
अन्य स्टेनलेस स्टीलपुरुषशिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया गया है। बॉक्स को आसान पहचान के लिए उत्पाद नाम और विनिर्देशों के साथ लेबल किया गया है।2 होल फ्लैंज माउंट कनेक्टरसमान मॉडल: SMP-JFD श्रृंखला
![]()
नोट 3: जुड़ाव गहराई: 2.79 मिमी
![]()
नोट 1: जुड़ाव गहराई: 2.79 मिमी
![]()
अधिक उत्पाद, कृपया उत्पाद कैटलॉग के लिए स्वतंत्र रूप से हमसे संपर्क करें sales3@xa-elite.com.cn
Xi'an Elite Electronic RF Connectors & Adapters, Microwave/Waveguide components & Cable Assemblies के एक अग्रणी निर्माता है, जो एयरोस्पेस, विमानन, नेविगेशन, सैटकॉम, रडार,संचार23 से अधिक वर्षों के लिए क्षेत्र।
![]()
SMP RF कनेक्टर के लिए उत्पाद अनुकूलन सेवाएँ:
ब्रांड का नाम:ELT
MOQ:200 पीसी
मूल्य: मात्रा पर निर्भर करता है
कृपया हमें ड्राइंग या विवरण भेजें और हम अपने इंजीनियर को मूल्यांकन की व्यवस्था करने देंगे या हम वैकल्पिक मॉडल की सिफारिश करेंगे या आपको अपना समाधान प्रदान करेंगे।

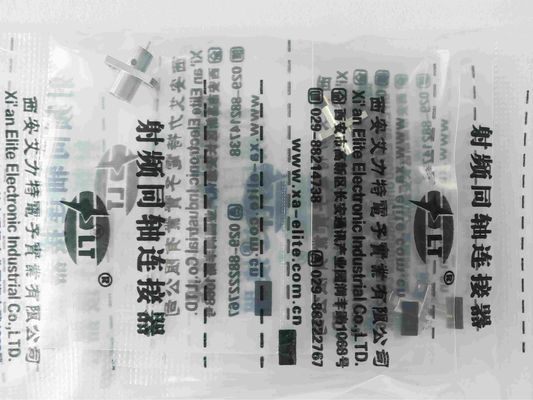

के लिए पैकिंगशिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया गया है। बॉक्स को आसान पहचान के लिए उत्पाद नाम और विनिर्देशों के साथ लेबल किया गया है।:
1 पीस/ छोटा प्लास्टिक बैग
10 पीस/ बड़ा प्लास्टिक बैग
100 पीस/ कार्टन बॉक्स
SMP RF कनेक्टरशिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया गया है। बॉक्स को आसान पहचान के लिए उत्पाद नाम और विनिर्देशों के साथ लेबल किया गया है।शिपिंग के लिए, SMP RF कनेक्टर को कार्टन में रखा जाता है। हम शिपमेंट के बाद ट्रैकिंग नंबर प्रदान करेंगे।
![]()
