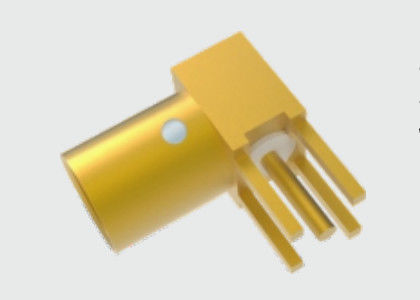

आरए एसएमपी पुरुष अर्ध-डिटेंट माइक्रोस्ट्रिप कनेक्टर पीसीबी के लिए छेद सोल्डर माउंटिंग के माध्यम से

उत्पाद विवरण:

एसएमपी आरएफ कनेक्टरएक पुश-ऑन मेटिंग प्रकार का कनेक्टर है जिसका इंटरफ़ेस अल्ट्रा-स्मॉल है, जो एमएमएक्स कनेक्टर के पैमाने के समान है। यह इसे उच्च-घनत्व वाले ब्लाइंड मेटिंग के लिए अत्यधिक उपयुक्त बनाता है, खासकर प्रिंटेड सर्किट बोर्ड, चेसिस और कैबिनेट से जुड़े अनुप्रयोगों के लिए। इसका उपयोग आम तौर पर जोड़ों में किया जाता है, बोर्ड से बोर्ड पीसीबी कनेक्शन के लिए हमारा समाधान जैसे फुल डिटेंट/लिमिटेड डिटेंट कनेक्टर + इन सीरीज़ एडॉप्टर + स्मूथ बोर कनेक्टर।

विभिन्न कनेक्शन रिटेंशन बलों के आधार पर, एसएमपी आरएफ कनेक्टर को तीन इंटरफ़ेस प्रकारों में विभाजित किया गया है: स्मूथ बोर, लिमिटेड डिटेंट, और फुल डिटेंट, प्रत्येक विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करता है:

1) स्मूथ बोर इंटरफ़ेस: यह प्रकार सबसे कम कनेक्शन रिटेंशन बल प्रदान करता है, जिससे अक्षीय और रेडियल मिसलिग्न्मेंट की अनुमति मिलती है। इसका उपयोग आम तौर पर ब्लाइंड-मेट कनेक्शन या गैर-सटीक माप में किया जाता है और इसका जीवनकाल सबसे लंबा होता है।

2) फुल डिटेंट इंटरफ़ेस: यह प्रकार सबसे अच्छा कनेक्शन रिटेंशन बल और कंपन और झटके के लिए सबसे अच्छा प्रतिरोध प्रदान करता है। एक बार कनेक्ट होने के बाद इसे डिस्कनेक्ट करने में कठिनाई के कारण, इसकी उच्च स्थिरता के बावजूद, यह उत्पाद के जीवनकाल और सुविधा को महत्वपूर्ण रूप से प्रभावित करता है, जिसका जीवनकाल केवल लगभग 500 चक्र होता है। इसका उपयोग अक्सर केबल कनेक्शन के लिए किया जाता है।

3) लिमिटेड डिटेंट इंटरफ़ेस: सेमी-डिटेंट इंटरफ़ेस के रूप में भी जाना जाता है, यह स्मूथ बोर और फुल डिटेंट के फायदों को जोड़ता है, फुल डिटेंट की तुलना में उच्च परीक्षण स्थिरता और लंबा जीवनकाल प्रदान करता है। यह सटीक माप के लिए उपयुक्त है।

एसएमपी आरएफ कनेक्टर मेल राइट एंगल आरए लिमिटेड डिटेंट कनेक्टर (इकाई: मिमी):एसएमपी-जेडब्ल्यूएचडी37

अन्यएसएमपी मेल आरए लिमिटेड डिटेंट या स्मूथ बोर कनेक्टरसमान मॉडल:

एसएमपी आरएफ कनेक्टर मेल आरए लिमिटेड डिटेंट कनेक्टर पीसीबी सोल्डरिंगमॉडल: एसएमपी-जेडब्ल्यूएफडी22 & एसएमपी-जेडब्ल्यूएफडी22-एस

एसएमपी आरएफ कनेक्टर मेल आरए लिमिटेड डिटेंट कनेक्टर फ्लैंज माउंटमॉडल: एसएमपी-जेडब्ल्यूएफडी11

अधिक उत्पाद, कृपया उत्पाद कैटलॉग के लिए हमसे स्वतंत्र रूप से संपर्क करें sales3@xa-elite.com.cn

अनुप्रयोग:

एसएमपी आरएफ कनेक्टर के छोटे पिन या पिनलेस डिज़ाइन के कारण, विद्युत पथ छोटा होता है, जो सिग्नल ट्रांसमिशन गति और स्थिरता में सुधार करने में मदद करता है, जिससे इलेक्ट्रॉनिक उत्पादों के समग्र प्रदर्शन में वृद्धि होती है। एसएमपी घटकों में अच्छा कंपन और प्रभाव प्रतिरोध, और सोल्डर जोड़ों में कम दोष दर भी होती है। यह एसएमपी के साथ सोल्डर किए गए उत्पादों को उत्कृष्ट विश्वसनीयता प्रदर्शित करता है, जिससे उत्पादों की समग्र स्थायित्व बढ़ती है।

एसएमपी आरएफ कनेक्टर सोल्डरिंग तकनीक का व्यापक रूप से संचार, उपभोक्ता इलेक्ट्रॉनिक्स, कंप्यूटर, ऑटोमोटिव इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण और एयरोस्पेस क्षेत्रों में उपयोग किया जाता है। इन क्षेत्रों में, एसएमपी तकनीक एक अपूरणीय भूमिका निभाती है, जो इलेक्ट्रॉनिक उत्पादों के लघुकरण और उच्च-प्रदर्शन विकास को बढ़ावा देती है।

अनुकूलन:

एसएमपी आरएफ कनेक्टर के लिए उत्पाद अनुकूलन सेवाएं:

ब्रांड नाम: ईएलटी

कीमत: मात्रा पर निर्भर

कृपया हमें ड्राइंग भेजें और हम अपने इंजीनियर को मूल्यांकन की व्यवस्था करने देंगे या हम वैकल्पिक मॉडल की सिफारिश करेंगे।

पैकिंग और शिपिंग:

एसएमपी आरएफ कनेक्टर के लिए उत्पाद पैकेजिंग और शिपिंग:

एसएमपी आरएफ कनेक्टर को शिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया जाता है। आसान पहचान के लिए बॉक्स पर उत्पाद का नाम और विनिर्देश लेबल लगे होते हैं।

शिपिंग के लिए, एसएमपी आरएफ कनेक्टर को ऑर्डर की गई मात्रा के आधार पर एक गद्देदार लिफाफे या बॉक्स में रखा जाता है। फिर इसे कुशल डिलीवरी के लिए शिपिंग पते और ट्रैकिंग जानकारी के साथ सील और लेबल किया जाता है।
