अंतरिक्ष की बचत या उच्च आवृत्ति आरएफ कनेक्टर पीसीबी सोल्डरिंग के लिए सीएसएमपी/एसएमपीएस पुरुष कनेक्टर
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| Product Name: | Hermetically Sealed CSMP Male Connector | Frequency: | 0.04GHz~40GHz |
|---|---|---|---|
| Leakage Rate: | 1.01325 X 10-3 Pa.cm3/s | Insulation Resistance: | ≥2000MΩ |
| DWV: | 250 V | Center Conductor: | Kovar Alloy, Gold Plated |
| Outer Conductor: | Kovar Alloy, Gold Plated | Interface Form: | Full Detent |
| Insulation Dielectric: | Glass (Green) | Operating Temp.: | -55℃~+125℃ |
| Storage Temp.: | -55℃~+125℃ | Other Name: | SMPS |
उत्पाद का परिचय:
स्थान की बचत या उच्च आवृत्तिपीसीबी माउंट के लिए सीएसएमपी/एसएमपीएस आरएफ पुरुष कनेक्टर
सीएसएमपी आरएफ कनेक्टर, जिसे एसएमपीएस भी कहा जाता है, जिसमें सोने से ढंके कोवर मिश्र धातु से बने केंद्र कंडक्टर की विशेषता है, 0 से व्यापक आवृत्ति सीमा में लगातार और विश्वसनीय सिग्नल संचरण सुनिश्चित करता है।04GHz से 40GHz तकयह इसे उच्च आवृत्ति अनुप्रयोगों के लिए आदर्श बनाता है जिसमें सटीकता और स्थिरता की आवश्यकता होती है।
≥2000MΩ के एक इन्सुलेशन प्रतिरोध के साथ,सीएसएमपीआरएफ कनेक्टर सिग्नल हानि को कम करता है और चुनौतीपूर्ण परिस्थितियों में भी सिग्नल अखंडता बनाए रखता है, जो महत्वपूर्ण आरएफ प्रणालियों में इसकी समग्र विश्वसनीयता और प्रदर्शन में योगदान देता है।
50Ω प्रतिबाधा रेटिंग के साथ डिजाइन किया गया, CSMP आरएफ कनेक्टर कनेक्टेड घटकों के प्रतिबाधा से मेल खाता है,इष्टतम सिग्नल ट्रांसफर और अधिकतम आरएफ सिस्टम दक्षता के लिए प्रतिबिंब और सिग्नल विकृतियों को कम करना.
सीएसएमपी आरएफ कनेक्टर का कॉम्पैक्ट फॉर्म फैक्टर, जिसे सुपर माइक्रो एसएमपी के रूप में भी जाना जाता है, एसएसएमपी ((मिनी एसएमपी, एसएमपी) से छोटा है, जिससे यह अंतरिक्ष-बचत अनुप्रयोगों के लिए एकदम सही है।इसका छोटा आकार प्रदर्शन पर समझौता किए बिना उच्च घनत्व वाले प्रतिष्ठानों का समर्थन करता है, आधुनिक आरएफ प्रणालियों के लिए एक बहुमुखी समाधान प्रदान करता है।
निष्कर्ष में, सीएसएमपी आरएफ कनेक्टर में बेहतर सामग्री, सटीक इंजीनियरिंग और उच्च-प्रदर्शन क्षमताएं शामिल हैं, जिससे यह विभिन्न आरएफ अनुप्रयोगों के लिए आदर्श विकल्प बन जाता है।चाहे अंतरिक्ष-प्रतिबंधित वातावरण या उच्च आवृत्ति अनुप्रयोगों के लिए, एसएसएमपी और सीएसएमपी आरएफ कनेक्टर विश्वसनीय कनेक्टिविटी और असाधारण संकेत अखंडता प्रदान करते हैं।
विशेषताएं:
- रात्रिभोजसूक्ष्म एसएमपीमिनी प्रकार एसएमपी डिजाइनःकॉम्पैक्ट और हल्के कनेक्टर समाधान की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श। इसका लघु आकार अंतरिक्ष-प्रतिबंधित वातावरण के लिए एकदम सही है।
- उच्च-गुणवत्ता वाली संरचनाएं:शीआन, चीन में निर्मित, एक टिकाऊ कोवर मिश्र धातु बाहरी कंडक्टर के साथ स्वर्ण लेपित, उत्कृष्ट चालकता और विश्वसनीयता सुनिश्चित करता है।
- व्यापक आवृत्ति रेंजःउच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त 0.04GHz से 40GHz सीमा के भीतर।
- हेर्मेटिक सीलिंग:1.01325 X 10-3 Pa.cm3/s पर रेटेड, गैसों या तरल पदार्थों के रिसाव को रोकने के लिए एक कस सील प्रदान करता है, जिससे इसे पर्यावरण कारकों के खिलाफ उच्च सुरक्षा की आवश्यकता वाले वातावरण के लिए आदर्श बनाता है।
- बेहतर इन्सुलेशनःग्लास (ग्रीन) इन्सुलेटर, चुनौतीपूर्ण परिस्थितियों में विश्वसनीय प्रदर्शन के लिए उत्कृष्ट इन्सुलेशन गुण प्रदान करता है।
तकनीकी मापदंडः
| केंद्र कंडक्टर | कोवर मिश्र धातु, सोने से मढ़वाया |
| बाहरी कंडक्टर | कोवर मिश्र धातु, सोने से मढ़वाया |
| बंदपन | 1.01325 X 10^-3 Pa.cm3/s |
| डीडब्ल्यूवी | 250 वी |
| आवृत्ति सीमा | 0.04GHz~40GHz |
| प्रतिबाधा | 50Ω |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ |
| इन्सुलेटर | ग्लास (हरी) |
| तापमान | -55°C~+125°C |
| अन्य नाम | सीएसएमपीएसएमपीएस |
परिदृश्य आयामपीसीबी माउंट के लिए सीएसएमपी/एसएमपीएस आरएफ पुरुष कनेक्टर:
बोर्ड से बोर्ड तक समाधानः
सीएसएमपी पुरुष कनेक्टर (पूरी छूट) + सीएसएमपी महिला एडाप्टर + सीएसएमपी पुरुष कनेक्टर (चमकदार छेद)
अनुप्रयोग:
दसीएसएमपी कनेक्टरबहुमुखी है और इसका प्रयोग निम्न में किया जा सकता हैः
- एयरोस्पेस
- दूरसंचार
- विमानन
- नेविगेशन
- उपग्रह
- रडार
- औद्योगिक और इलेक्ट्रॉनिक्स
इसका लघु आकार, व्यापक आवृत्ति रेंज और हेर्मेटिक सीलिंग इसे मांग वाले वातावरण के लिए एक विश्वसनीय विकल्प बनाते हैं।
अनुकूलन:
सीएसएमपी आरएफ कनेक्टर के लिए उत्पाद अनुकूलन सेवाएंः
उत्पाद अनुकूलन सेवाएं मिनी-टाइप एसएमपी, मिनी-साइज एसएमपी और मिनी-साइज एसएमपी के लिए उपलब्ध हैं।
MOQ: 200 पीसी
पैकिंग और शिपिंगः
यह सीएसएमपी आरएफ कनेक्टर आपके दरवाजे तक सुरक्षित वितरण सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया गया है।

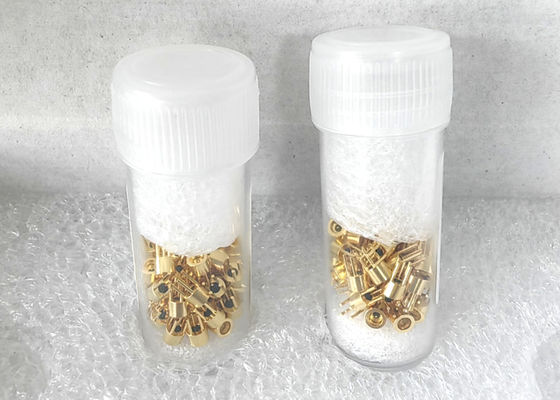

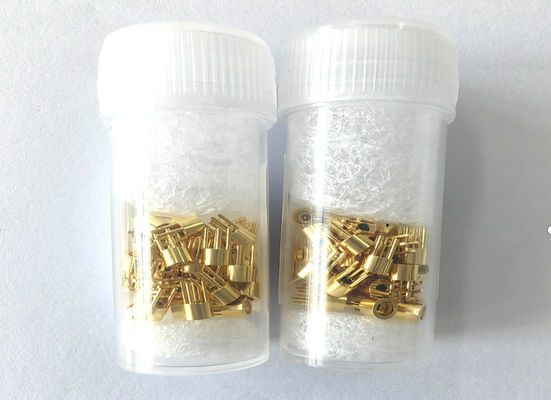

पैकेजः50pcs/ प्लास्टिक की बोतल
बाहरी कार्टन का आकारः21.5*15.5*12 सेमी (0.040 CBM)
नोटः बाहरी कार्टन में दो छोटे कार्टन हो सकते हैं
