उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | बीएमए आरएफ कनेक्टर | चढ़ाना: | निकल/सोना चढ़ाया हुआ |
|---|---|---|---|
| स्थायित्व: | 500 चक्र | संपर्क सामग्री: | पीतल, BeCu |
| सामग्री: | स्टेनलेस स्टील | डिजाइन मानक:: | आईईसी 1169-33 |
| प्रकार: | सीधा | लिंग: | महिला |
| प्रमुखता देना: | आईईसी 1169-33 आरएफ समाक्षीय कनेक्टर,500 चक्र स्थायित्व आरएफ समाक्षीय कनेक्टर,माइक्रोस्ट्रिप डिजाइन आरएफ समाक्षीय कनेक्टर |
||

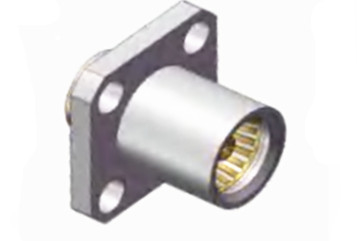

माइक्रोस्ट्रिप के साथ बीएमए स्टेनलेस स्टील महिला आरएफ समाक्षीय कनेक्टर
बीएमए श्रृंखला के कनेक्टर, आईईसी1169-33 मानकों के अनुसार विकसित और निर्मित, एक उपन्यास स्प्रिंग प्लेट डिजाइन का दावा करते हैं जो विश्वसनीय संपर्क और बेहतर विद्युत गुणों को सुनिश्चित करता है।ये कनेक्टर अक्षीय और रेडियल फ्लोट क्षमता का अनूठा लाभ प्रदान करते हैं, प्रत्येक कनेक्शन बिंदु और एक हल्के संरचना के बीच न्यूनतम दूरी के साथ जोड़ा जाता है, जो उन्हें चेसिस और कैबिनेट्री के भीतर अंधा संभोग अनुप्रयोगों के लिए आदर्श बनाता है।व्यापक रूप से इस तरह के विधानसभाओं के लिए मॉड्यूलर कनेक्शन में इस्तेमाल किया, बीएमए श्रृंखला अंतरराष्ट्रीय समकक्षों के साथ विनिमेय है, तेजी से संलग्न करने और हटाने की सुविधा।वे अक्सर रेडियो उपकरणों और उपकरणों में समाक्षीय केबल कनेक्शन स्थापित करने के लिए उपयोग किया जाता है.
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50 ओम | |
| आवृत्ति सीमा | डीसी~18GHz | |
| नामित वोल्टेज | 250 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1000 वीआरएमएस (समुद्र के अधिकतम स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000 एमओएचएम | |
| संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤2.0mOhm |
| केंद्र कंडक्टर | ≤0.5mOhm | |
| वीएसएमआर | ≤1.3 | |

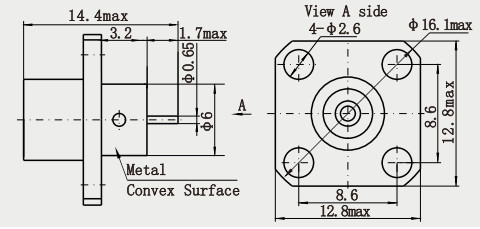

उत्पाद का विवरण
| सामग्री और यांत्रिक गुण | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने से सजी |
| महिला/सोकेट | Sn-P कांस्य | सोने से सजी | |
| लचीलापन संपर्क | बेरिलियम कांस्य | निकेल लेपित | |
| शेल / आवास | पीतल, स्टेनलेस स्टील | निकेल लेपित | |
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 चक्र | ||
| RoHS अनुरूप | हाँ |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 0.6N अधिकतम |
| अनकपलिंग बल | 0.6 N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -55 से +155°C |
| आईपी रेटिंग (जोड़ा) | IP64 |
विशेषताएं:
1. ब्लाइंड स्लाइड-इन कनेक्शन: इस प्रकार का कनेक्शन न केवल सुविधाजनक और तेज़ है, बल्कि थ्रेडेड कनेक्शन से उत्पन्न होने वाली असुविधा और समस्याओं से भी बचा जाता है,जैसे संकीर्ण स्थान में धागे कसने की कठिनाई, आदि, और साथ ही, धागे के पहनने या ढीले होने के कारण अविश्वसनीय कनेक्शन के जोखिम को कम करता है।
2उच्च स्तर की मानकीकरणः बीएमए कनेक्टर डिजाइन और उत्पादन के लिए प्रासंगिक अंतरराष्ट्रीय मानकों और मानदंडों का पालन करते हैं,विभिन्न निर्माताओं द्वारा निर्मित बीएमए कनेक्टर्स के बीच अच्छी विनिमेयता और संगतता सुनिश्चित करना, जो उत्पाद की बहुमुखी प्रतिभा और अन्तरक्रियाशीलता के लिए अनुकूल है।
आवेदनः
परीक्षण और माप उपकरण
1स्पेक्ट्रम विश्लेषक: स्पेक्ट्रम विश्लेषक का उपयोग संकेतों की स्पेक्ट्रल विशेषताओं को मापने के लिए किया जाता है,अपने इनपुट और आउटपुट बंदरगाहों परीक्षण और परीक्षण केबल के तहत उपकरणों को जोड़ने के लिए आरएफ समाक्षीय कनेक्टर का उपयोग करने की जरूरत हैबीएमए महिला माइक्रोस्ट्रिप आरएफ समाक्षीय कनेक्टर स्पेक्ट्रम विश्लेषक की माप सटीकता में सुधार के लिए एक अच्छा संकेत मिलान और कम हानि प्रदान कर सकते हैं।
2वेक्टर नेटवर्क विश्लेषक: वेक्टर नेटवर्क विश्लेषकों का उपयोग नेटवर्क मापदंडों, जैसे फैलाव मापदंडों, प्रतिबाधा, आदि को मापने के लिए किया जाता है।और एक आरएफ समाक्षीय कनेक्टर की आवश्यकता परीक्षण के तहत नेटवर्क को परीक्षण उपकरण से जोड़ने के लिए.बीएमए महिला माइक्रोस्ट्रिप आरएफ समाक्षीय कनेक्टर स्थिर संकेत संचरण और सटीक माप परिणाम प्रदान करते हैं।
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
