उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | बीएमए आरएफ कनेक्टर | चढ़ाना: | निकल/सोना चढ़ाया हुआ |
|---|---|---|---|
| स्थायित्व: | 500 चक्र | संपर्क सामग्री: | पीतल, BeCu |
| सामग्री: | पीतल | डिजाइन मानक:: | आईईसी 1169-33 |
| प्रकार: | सीधा | लिंग: | महिला |
| प्रमुखता देना: | उच्च प्रदर्शन आरएफ समाक्षीय कनेक्टर,पीतल आरएफ समाक्षीय कनेक्टर,4-छेद आरएफ समाक्षीय कनेक्टर |
||

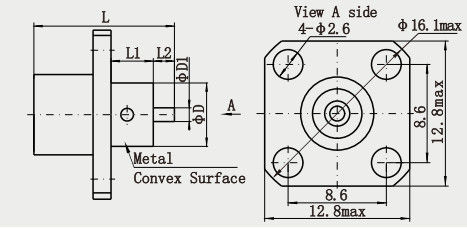

पीतल बीएमए महिला 4-छेद फ्लैंज उच्च प्रदर्शन आरएफ समाक्षीय कनेक्टर
बीएमए श्रृंखला एक अंधा मैट कनेक्टर का प्रतिनिधित्व करती है जिसे आईईसी1169-33 मानक के अनुपालन में सावधानीपूर्वक इंजीनियर और निर्मित किया गया है।यह बेहतर विद्युत गुणों के साथ विश्वसनीय कनेक्टिविटी सुनिश्चित करता हैइस कनेक्टर का एक प्रमुख लाभ अक्षीय और रेडियल दोनों तरह से तैरने की क्षमता में निहित है, जो प्रत्येक संपर्क बिंदु और इसके हल्के डिजाइन के बीच न्यूनतम रिक्ति द्वारा सुविधाजनक है।इसे चेसिस के अंदर अंधा युग्मन की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बनाता है.
चेसिस कैबिनेट्री के लिए मॉड्यूलर कनेक्शन में व्यापक रूप से उपयोग किया जाता है, बीएमए श्रृंखला अंतरराष्ट्रीय समकक्षों के साथ संगतता का दावा करती है, जो त्वरित संलग्न और विघटन प्रक्रियाओं को सक्षम करती है।ये कनेक्टर रेडियो आवृत्ति उपकरण और परिष्कृत उपकरणों के भीतर समाक्षीय केबल लिंक स्थापित करने में प्रचलित हैं, उच्च आवृत्ति संचार सेटअप में उनकी बहुमुखी प्रतिभा और विश्वसनीयता को रेखांकित करता है।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50 ओम | |
| आवृत्ति सीमा | डीसी~18GHz | |
| नामित वोल्टेज | 250 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1000 वीआरएमएस (समुद्र के अधिकतम स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000 एमओएचएम | |
| संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤2.0mOhm |
| केंद्र कंडक्टर | ≤0.5mOhm | |
| वीएसएमआर | ≤1.3 | |
उत्पाद का विवरण
| सामग्री और यांत्रिक गुण | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने से सजी |
| महिला/सोकेट | Sn-P कांस्य | सोने से सजी | |
| लचीलापन संपर्क | बेरिलियम कांस्य | निकेल लेपित | |
| शेल / आवास | पीतल, स्टेनलेस स्टील | निकेल लेपित | |
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 चक्र | ||
| RoHS अनुरूप | हाँ |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 0.6N अधिकतम |
| अनकपलिंग बल | 0.6 N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -55 से +155°C |
| आईपी रेटिंग (जोड़ा) | IP64 |
विशेषताएं:
1छोटे आकारः अल्ट्रा कॉम्पैक्ट ब्लाइंड प्लग और स्लाइड-इन डिजाइन के साथ, कुछ अन्य पारंपरिक आरएफ समाक्षीय कनेक्टर्स की तुलना में, इसका आकार छोटा है,विशेष रूप से स्थान सीमित अवसरों में उपयोग के लिए उपयुक्तआधुनिक संचार उपकरणों में उच्च घनत्व वाले एकीकरण क्षेत्रों के रूप में।
2विश्वसनीय संपर्कः अच्छा विद्युत कनेक्शन सुनिश्चित कर सकता है, संपर्क प्रतिरोध को कम कर सकता है, संकेत संचरण की स्थिरता और सटीकता सुनिश्चित कर सकता है, संकेत हानि और प्रतिबिंब को कम कर सकता है।
3उत्कृष्ट यांत्रिक और विद्युत प्रदर्शनः इसमें अच्छी यांत्रिक शक्ति और स्थिरता है, और यह भौतिक तनाव और पर्यावरण परिवर्तनों के एक निश्चित स्तर का सामना कर सकता है।इसका उत्कृष्ट विद्युत प्रदर्शन, जैसे कि उच्च इन्सुलेशन प्रतिरोध, मजबूत डाइलेक्ट्रिक प्रतिरोध वोल्टेज, निम्न वोल्टेज वीएसडब्ल्यूआर, आदि, प्रभावी रूप से उच्च आवृत्ति संकेतों की संचरण गुणवत्ता सुनिश्चित कर सकते हैं।
आवेदनः
1. बेस स्टेशन निर्माण: मोबाइल संचार बेस स्टेशनों में, बीएमए महिला माइक्रोस्ट्रिप आरएफ समाक्षीय कनेक्टर का उपयोग बेस स्टेशन में विभिन्न आरएफ उपकरणों को जोड़ने के लिए किया जाता है, जैसे कि पावर एम्पलीफायर,फिल्टर, एंटीना आदि, ताकि संकेतों का स्थिर प्रसारण और उपकरणों का कुशल संचालन सुनिश्चित किया जा सके।इसके विश्वसनीय विद्युत प्रदर्शन और यांत्रिक स्थिरता बेस स्टेशन में लंबे समय और उच्च भार काम की आवश्यकताओं को पूरा कर सकते हैं.
2माइक्रोवेव संचार प्रणालीः माइक्रोवेव संचार प्रणाली में, कनेक्टर का उपयोग माइक्रोवेव ट्रांससीवर मॉड्यूल, मिक्सर,माइक्रोवेव संकेतों के संचरण और प्रसंस्करण को महसूस करने के लिए युग्मक और अन्य माइक्रोवेव उपकरण.
3उपग्रह संचार पृथ्वी स्टेशनः उपग्रह संचार प्रणाली में, बीएमए महिला माइक्रोस्ट्रिप आरएफ समाक्षीय कनेक्टर का उपयोग पृथ्वी स्टेशन के आरएफ फ्रंट-एंड उपकरणों को जोड़ने के लिए किया जाता है,जैसे कम शोर एम्पलीफायरउपग्रह संचार से संबंधित अन्य उपकरणों के साथ-साथ प्राप्त और प्रेषित उपग्रह संकेतों की गुणवत्ता सुनिश्चित करने के लिए।
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
