उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी आरएफ कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | स्थायित्व: | 500 चक्र |
| संपर्क सामग्री: | पीतल, BeCu | सामग्री: | पीतल |
| डिजाइन मानक:: | आईईसी 60169-17 | प्रकार: | सीधा |
| प्रमुखता देना: | हेर्मेटिक रेट आरएफ कोएक्सियल कनेक्टर,पीसीबी अनुप्रयोग आरएफ समाक्षीय कनेक्टर |
||

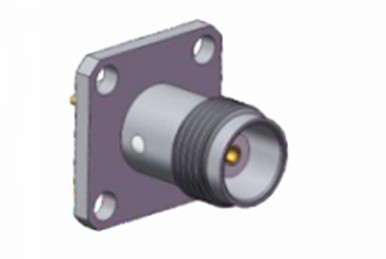

पीसीबी अनुप्रयोगों के लिए उच्च-प्रदर्शन टीएनसी महिला हेर्मेटिक सीधी आरएफ समाक्षीय कनेक्टर
टीएनसी श्रृंखला बीएनसी कनेक्टर का एक थ्रेड इवोल्यूशन है, जो इसके पेंच थ्रेड युग्मन सुविधा की विशेषता है। ये लघु, थ्रेड,और जलरोधक कनेक्टर DC से 11GHz स्पेक्ट्रम में एक समान 50 ओम प्रतिबाधा और कार्य प्रदान करते हैं. टीएनसी कनेक्टर के दो प्रकार हैंः मानक और रिवर्स ध्रुवीयता। लागत प्रभावी डाई-कास्ट और मोल्ड सामग्री से उनके निर्माण के बावजूद,जो औद्योगिक या प्रीमियम ग्रेड उत्पादों के प्रदर्शन से मेल नहीं खा सकते हैं, वे विभिन्न व्यावसायिक उपयोगों में उत्कृष्ट हैं। आमतौर पर एंटीना कनेक्शन में नियोजित, टीएनसी कनेक्टर एवियोनिक्स, संचार और विभिन्न औद्योगिक क्षेत्रों में व्यापक अनुप्रयोग पाते हैं। इसके अतिरिक्त,रिवर्स ध्रुवीयता और टीएनसी कनेक्टर के 75-ओहम संस्करण भी उपलब्ध हैं.
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
डीसी~4GHz
|
|||
|
नामित वोल्टेज
|
2500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
750VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
संपर्क प्रतिरोध
|
बाहरी कंडक्टर
|
≤6mΩ
|
||
|
केंद्र कंडक्टर
|
≤1.5mΩ
|
|||
|
वीएसएमआर
|
≤1.3
|
|||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -30 से +70°C |

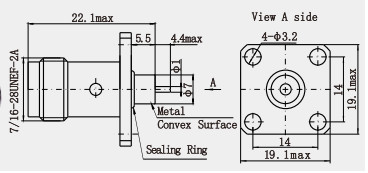

विस्तृत चित्र
विशेषताएं:
पर्यावरण अनुकूलन क्षमता
उच्च गुणवत्ता वाली सामग्रीः आमतौर पर पीतल या स्टेनलेस स्टील से बनी होती है, सतह को क्षरण प्रतिरोध में सुधार और सेवा जीवन को बढ़ाने के लिए निकेल-प्लेटेड या गोल्ड-प्लेटेड किया जा सकता है,कुछ कनेक्टर भी जलरोधक हैं, धूलरोधी और अन्य गुण, बाहरी या कठोर वातावरण के लिए उपयुक्त।
व्यापक तापमान सीमाः कार्य तापमान सीमा आमतौर पर व्यापक होती है, उदाहरण के लिए कुछ कनेक्टर -65 °C से +165 °C के तापमान सीमा में सामान्य रूप से काम कर सकते हैं,विभिन्न वातावरणों में उपयोग की जरूरतों को पूरा करने के लिए.
आवेदनः
1. पोजिशनिंग और निगरानी क्षेत्र
उपग्रह नेविगेशन माप एंटीना: कई आउटडोर परिदृश्यों में जैसे भूगर्भ मानचित्रण, महासागरीय सर्वेक्षण, भूकंपीय निगरानी, पुल विरूपण निगरानी आदि,टीएनसी कनेक्टर उपग्रह नेविगेशन माप एंटीना को बाहरी उपकरणों से जोड़ता है, वायरलेस सिग्नल प्रसारित करता है और बिजली की आपूर्ति करता है, और सेंटीमीटर स्तर की सटीक माप और स्थिति को महसूस कर सकता है।
2एयरोस्पेस क्षेत्र
विमानन नियंत्रण प्रणाली: इसका उपयोग विमानन संचार की सटीकता और विश्वसनीयता सुनिश्चित करने के लिए संबंधित रेडियो उपकरणों को जोड़ने के लिए किया जाता है।विमानों की सुरक्षित उड़ान और वायु यातायात नियंत्रण को सुचारू बनाने के लिए.
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
