उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | सामग्री: | पीतल |
| संपर्क सामग्री: | पीतल, BeCu | स्थायित्व: | 500 चक्र |
| डिजाइन मानक:: | आईईसी 60169-17 | प्रकार: | 4-छेद निकला हुआ किनारा माउंट |
| प्रमुखता देना: | टीएनसी महिला आरएफ कनेक्टर,आरएफ कनेक्टर को सुरक्षित रूप से माउंट करना,4-होल फ्लैंज आरएफ कनेक्टर |
||

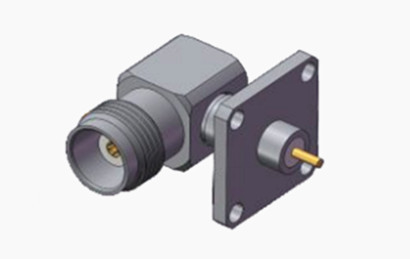

सुरक्षित माउंट के लिए टीएनसी महिला दाएं कोण 4-छेद फ्लैंज आरएफ कनेक्टर
टीएनसी श्रृंखला बीएनसी कनेक्टर का एक घुमावदार अनुकूलन है, जिसमें विश्वसनीय संभोग के लिए पेंच धागे शामिल हैं।टीएनसी आरएफ कनेक्टर डीसी से 11 गीगाहर्ट्ज तक की आवृत्ति सीमा में एक सुसंगत 50 ओम प्रतिबाधा बनाए रखते हैंदो प्रकार के होते हैं: मानक और रिवर्स पोलरिटी। मरम्मत और मोल्ड घटकों से निर्मित होने के बावजूद, जो औद्योगिक या प्रीमियम ग्रेड विकल्पों के प्रदर्शन से मेल नहीं खा सकते हैं,ये लागत प्रभावी कनेक्टर विभिन्न व्यावसायिक सेटिंग्स में उत्कृष्ट हैंआमतौर पर एंटीना कनेक्शन में उपयोग किए जाने वाले, टीएनसी कनेक्टर विमानन, रक्षा, संचार और विभिन्न औद्योगिक क्षेत्रों में व्यापक उपयोग पाते हैं। इसके अतिरिक्त,रिवर्स ध्रुवीयता और टीएनसी कनेक्टर के 75-ओहम संस्करण भी उपलब्ध हैं.
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
डीसी~4GHz
|
|||
|
नामित वोल्टेज
|
2500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
750VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
संपर्क प्रतिरोध
|
बाहरी कंडक्टर
|
≤6mΩ
|
||
|
केंद्र कंडक्टर
|
≤1.5mΩ
|
|||
|
वीएसएमआर
|
≤1.3
|
|||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |

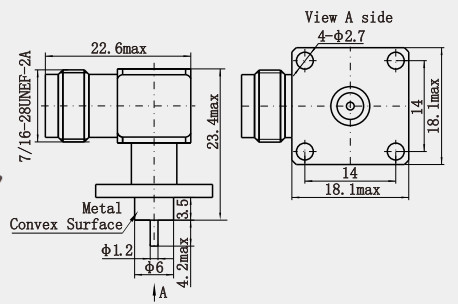

विस्तृत चित्र
विशेषताएं:
1-सही कोण डिजाइनः स्थान सीमित परिदृश्यों के लिए उपयुक्त, स्थापना और वायरिंग के लिए सुविधाजनक।
2. माइक्रोस्ट्रिप लाइन इंटरफेसः माइक्रोस्ट्रिप सर्किट के लिए उपयुक्त है, जो अच्छा उच्च आवृत्ति सिग्नल ट्रांसमिशन प्रदर्शन प्रदान करता है।
34-छेद फ्लैंजः कनेक्शन की स्थिरता सुनिश्चित करने के लिए विश्वसनीय यांत्रिक निर्धारण प्रदान करता है।
4स्थायित्वः उच्च गुणवत्ता वाली सामग्री और संरचनात्मक डिजाइन लगातार कनेक्शन और कठोर वातावरण के अनुकूल है।
5विद्युत चुम्बकीय संगतताः सिग्नल हस्तक्षेप और हानि को कम करने के लिए अच्छा परिरक्षण प्रदर्शन।
6व्यापक संगतताः विभिन्न अनुप्रयोग परिदृश्यों के अनुकूल, उपकरणों और ब्रांडों की एक विस्तृत श्रृंखला के साथ संगत।
आवेदनः
टीएनसी कनेक्टर का व्यापक रूप से वायरलेस संचार, परीक्षण और माप, औद्योगिक स्वचालन, इलेक्ट्रॉनिक्स, एयरोस्पेस और चिकित्सा उपकरणों में उपयोग किया जाता है।इन सभी क्षेत्रों में स्थिर और कुशल संकेत संचरण सुनिश्चित करने के लिए विश्वसनीय आरएफ कनेक्शन की आवश्यकता होती हैइसके बाद, मैं प्रत्येक क्षेत्र में विशिष्ट अनुप्रयोगों पर विचार करता हूं। उदाहरण के लिए, वायरलेस संचार उपकरण जैसे बेस स्टेशन और राउटर; परीक्षण और माप में नेटवर्क विश्लेषक;औद्योगिक स्वचालन में वायरलेस सेंसरइलेक्ट्रॉनिक्स में संचार उपकरण; एयरोस्पेस में उपग्रह संचार; और चिकित्सा उपकरणों में एमआरआई मशीनें।
नोटः
हमारे पास 10,000 से अधिक प्रकार केटीएनसी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
