उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी आरएफ कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | स्थायित्व: | 500 चक्र |
| संपर्क सामग्री: | पीतल, BeCu | डिज़ाइन मानक: | आईईसी 60169-17 |
| सामग्री: | निक्ल से पोलिश किया हुआ | प्रकार: | सीधा |
| प्रमुखता देना: | 4-छेद फ्लैंज आरएफ समाक्षीय कनेक्टर,टीएनसी महिला आरएफ समाक्षीय कनेक्टर,माइक्रोस्ट्रिप आरएफ समाक्षीय कनेक्टर |
||

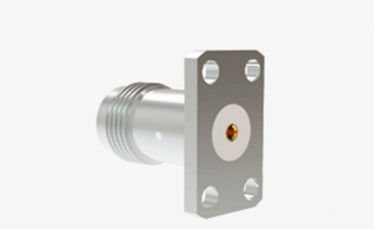

टीएनसी महिला 4-छेद फ्लैंज माइक्रोस्ट्रिप के साथ आरएफ समाक्षीय कनेक्टर
टीएनसी श्रृंखला का उत्पाद मूल रूप से बीएनसी कनेक्टर का एक घुमावदार अनुकूलन है, जो सुरक्षित युग्मन के लिए अपने पेंच धागे से पहचाना जाता है। ये लघु, घुमावदार,और पनरोक आरएफ कनेक्टर DC से 11 GHz आवृत्ति सीमा के भीतर एक स्थिर 50 ओम प्रतिबाधा और कार्य सुनिश्चित करते हैं. दो मुख्य प्रकार के टीएनसी कनेक्टर मानक और रिवर्स ध्रुवीयता हैं। मुख्य रूप से डाई-कास्ट और मोल्ड सामग्री से बने हैं, ये सस्ती कनेक्टर विभिन्न वाणिज्यिक उपयोगों के लिए आदर्श हैं।भले ही उनका प्रदर्शन औद्योगिक या उच्च प्रदर्शन स्तर तक न पहुंचे, वे व्यापक रूप से एवियोनिक्स, संचार और कई सामान्य औद्योगिक क्षेत्रों में उपयोग किए जाते हैं। इसके अलावा, रिवर्स ध्रुवीयता और टीएनसी कनेक्टर के 75-ओहम संस्करण भी उपलब्ध हैं।
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
|
विद्युत विशेषताएं
|
||||
| आवृत्ति सीमा |
डीसी~4GHz
|
|||
|
प्रतिबाधा
|
50Ω | |||
|
नामित वोल्टेज
|
2500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
750VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
संपर्क प्रतिरोध
|
बाहरी कंडक्टर
|
≤6mΩ
|
||
|
केंद्र कंडक्टर
|
≤1.5mΩ
|
|||
|
वीएसएमआर
|
≤1.3
|
|||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| केबल प्रतिधारण | 100 एन मिनट |
| संपर्क को बनाए रखना | 10N मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -30 से +70°C |
| आईपी रेटिंग (जोड़ा) | IP64 |
विशेषताएं:
विश्वसनीय यांत्रिक प्रदर्शन
1. ठोस कनेक्शन: ग्रिड कनेक्शन का उपयोग, कुछ अन्य कनेक्टर्स की तुलना में एक उच्च कनेक्शन विश्वसनीयता है, तनाव और टोक़ की एक निश्चित डिग्री का सामना कर सकते हैं,ढीला या गिरना आसान नहीं है, यह सुनिश्चित करने के लिए कि पर्यावरण के विभिन्न जटिल उपयोग में एक स्थिर कनेक्शन बनाए रखा जा सकता है।
2. कंपन और झटके प्रतिरोधी: अच्छा विरोधी कंपन प्रदर्शन, विमान, एयरोस्पेस, रडार का पता लगाने और अन्य कंपन अधिक तीव्र अवसरों के लिए उपयुक्त है,सामान्य कार्य के कठोर यांत्रिक वातावरण में हो सकता है, कनेक्शन की विफलता या सिग्नल के टूटने और अन्य समस्याओं के कारण होने वाले कंपन और झटके को प्रभावी ढंग से कम करता है।
आवेदनः
1केबल टीवी प्रणालीः केबल टीवी प्रणाली में, केबल टीवी फ्रंट-एंड उपकरण को जोड़ने के लिए टीएनसी एडाप्टर का उपयोग किया जा सकता है,वितरण नेटवर्क और उपयोगकर्ता टर्मिनलों को उपयोगकर्ताओं की देखने की जरूरतों को पूरा करने के लिए टीवी संकेतों के संचरण और वितरण को महसूस करने के लिए.
2प्रसारण टॉवर: प्रसारण टॉवर में, ट्रांसमीटरों को जोड़ने के लिए टीएनसी एडाप्टर का प्रयोग किया जाता है।टीवी और रेडियो संकेतों को प्रसारित करने के लिए एंटेना और फीडर सिस्टम ताकि दर्शकों और श्रोताओं के लिए उच्च गुणवत्ता वाली कार्यक्रम सामग्री प्रदान की जा सके.
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
