उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी आरएफ कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | डिज़ाइन मानक: | आईईसी 60169-17 |
| संपर्क सामग्री: | पीतल, BeCu | स्थायित्व: | 500 चक्र |
| प्रकार: | आरए | आवेदन: | आरएफ |
| लिंग: | पुरुष से महिला | ||
| प्रमुखता देना: | महिला आरएफ समाक्षीय एडाप्टर कनेक्टर,टीएनसी आरएफ समाक्षीय एडाप्टर कनेक्टर,उच्च प्रदर्शन आरएफ समाक्षीय एडाप्टर कनेक्टर |
||

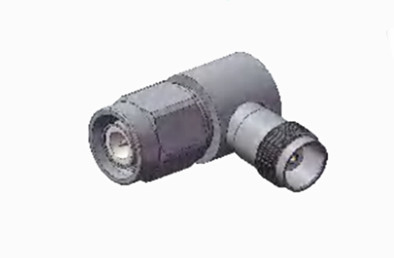

उच्च प्रदर्शन टीएनसी दाएं कोण पुरुष से महिला आरएफ समाक्षीय एडाप्टर कनेक्टर
टीएनसी सीरीज का उत्पाद बीएनसी कनेक्टर का एक थ्रेडेड वेरिएंट है, जो इसके पेंच-थ्रेड युग्मन तंत्र से प्रतिष्ठित है। ये लघु,घुमावदार इकाइयां जलरोधक हैं और एक स्थिर 50 ओम प्रतिबाधा बनाए रखते हैं, DC से 11 GHz तक की आवृत्ति रेंज में काम करता है। दो प्रकार हैंः मानक और रिवर्स ध्रुवीयता। आमतौर पर डाई-कास्ट और मोल्ड घटकों से बनाया जाता है,ये लागत प्रभावी कनेक्टर औद्योगिक या उच्च गुणवत्ता वाले ग्रेड उत्पादों के प्रदर्शन से मेल नहीं खा सकते हैं लेकिन विभिन्न वाणिज्यिक अनुप्रयोगों के लिए उपयुक्त हैंआमतौर पर एंटीना कनेक्शन में उपयोग किए जाने वाले, टीएनसी कनेक्टर विमानन, संचार और विभिन्न औद्योगिक क्षेत्रों में व्यापक उपयोग पाते हैं। इसके अतिरिक्त,रिवर्स ध्रुवीयता और टीएनसी कनेक्टर के 75 ओम संस्करण भी उपलब्ध हैं.
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
विद्युत विशेषताएं | ||||
प्रतिबाधा | 50Ω | |||
आवृत्ति सीमा | डीसी~4GHz | |||
नामित वोल्टेज | 2500VRMS (समुद्र स्तर पर अधिकतम) | |||
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 750VRMS (समुद्र स्तर पर अधिकतम) | |||
इन्सुलेशन प्रतिरोध | ≥2000MΩ | |||
संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤6mΩ | ||
केंद्र कंडक्टर | ≤1.5mΩ | |||
वीएसएमआर | ≤1.3 | |||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |
का विस्तृत चित्रउच्च प्रदर्शन टीएनसी दाएं कोण पुरुष से महिला आरएफ समाक्षीय एडाप्टर कनेक्टर
इकाई: ((मिमी)
विशेषताएं:
1. कनेक्शन स्थिरता
थ्रेडेड कनेक्शन संरचनाः स्क्रू युग्मन संरचना का उपयोग, यह डिजाइन कनेक्टिंग के दौरान एडाप्टर को उपकरण या केबल पर मजबूती से तय करने की अनुमति देता है,यहां तक कि लंबे समय तक निरंतर कंपन वातावरण में भी, या जब आकस्मिक रूप से बाहरी बलों के अधीन खींचने, लेकिन यह भी कनेक्शन की स्थिरता सुनिश्चित करने के लिए, निरंतरता और संकेत संचरण की स्थिरता की रक्षा करने के लिए।
2विद्युत गुण
अच्छा वोल्टेज प्रतिरोधः आमतौर पर उच्च वोल्टेज का सामना करने में सक्षम, उदाहरण के लिए कुछ टीएनसी एडाप्टर 500V तक के वोल्टेज का सामना कर सकते हैं,जो उन्हें कुछ उच्च वोल्टेज सर्किट अनुप्रयोगों में एक स्पष्ट लाभ देता है, और जटिल विद्युत वातावरणों के लिए बेहतर अनुकूलन कर सकते हैं।
उत्कृष्ट उच्च आवृत्ति प्रदर्शनः ऑपरेटिंग आवृत्ति रेंज 0-11GHz और यहां तक कि उच्चतर (जैसे 0-18GHz) को कवर करती है, जो कुछ अन्य सामान्य आरएफ कनेक्टरों (जैसे4GHz और उससे कम के लिए डिज़ाइन किए गए BNC प्लग)इसलिए, उच्च आवृत्ति संकेतों के साथ काम करते समय, यह प्रभावी रूप से संकेत हानि और विकृति को कम कर सकता है, यह सुनिश्चित करता है कि संकेत उच्च गुणवत्ता की स्थिति में प्रेषित किया जाता है।
आवेदनः
संचार क्षेत्र
वायरलेस बेस स्टेशन निर्माणः वायरलेस संचार नेटवर्क के निर्माण के दौरान, टीएनसी एडेप्टर का उपयोग आरएफ उपकरण, एंटीना सिस्टम और बेस स्टेशनों में ट्रांसमिशन केबलों को जोड़ने के लिए किया जाता है।यह विभिन्न लिंक के बीच संकेतों के स्थिर और कुशल संचरण सुनिश्चित कर सकता हैउदाहरण के लिए, 5जी बेस स्टेशनों के निर्माण में, 5जी नेटवर्क का उपयोग करने के लिए,उच्च गति डेटा संचरण सुनिश्चित करने के लिए बेस स्टेशनों और एंटीना सरणी को जोड़ने के लिए टीएनसी एडेप्टर का व्यापक रूप से उपयोग किया जाता है.
उपग्रह संचार: टीएनसी एडाप्टर उपग्रह संचार ग्राउंड स्टेशनों के उपकरणों को जोड़ने में महत्वपूर्ण भूमिका निभाते हैं। यह उपग्रह संचार उपकरणों को जोड़ सकता है,उपग्रह संचार की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए ग्राउंड स्टेशनों और उपग्रहों के बीच उच्च गुणवत्ता वाले आरएफ सिग्नल संचरण को प्राप्त करने के लिए एंटीना फीडर और अन्य संबंधित उपकरण.
रेडियो प्रसारण और प्राप्त प्रणालीः रेडियो स्टेशन और प्रसारण स्टेशन के प्रसारण और प्राप्त प्रणाली में, ट्रांसमीटर, रिसीवर,एंटीना और अन्य उपकरण ऑडियो और वीडियो संकेतों के सटीक संचरण को सुनिश्चित करने के लिए, और प्रसारण के प्रभाव और गुणवत्ता में सुधार।
नोटः
हमारे पास 10,000 से अधिक प्रकार केटीएनसी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
